Методы речевого скремблирования впервые появились во время второй мировой воины. Среди последних достижений в этой области следует отметить широкое исполь­зование интегральных схем, микропроцессоров и процессоров цифровой обработки сиг­налов (ЦПОС). Все это обеспечило высокую надежность устройств закрытия речи с умень­шением их размера и стоимости.

Аналоговым скремблерам удалось избежать многих трудностей, связанных с пере­дачей речевого сигнала и/или его параметров, присущих цифровым системам закрытия речи, и в тоже время достичь определенного уровня развития, обеспечивающего сред­нюю и даже высокую степень защиты речевых сообщений. Поскольку скремблированные речевые сигналы в аналоговой форме лежат в той же полосе частот, что и исходные открытые, это означает, что их можно передавать по обычным коммерческим каналам связи, используемым для передачи речи, без затребования какого-либо специального оборудования, такого, как, например, модемы. Поэтому устройства речевого скремблирования не так дороги и значительно менее сложны, чем устройства дискретизации с последующим цифровым шифрованием.

Аналоговые скремблеры, по их режиму работы, можно разбить на два следующих класса:

1) статические системы, схема кодирования которых остается неизменной в течение всей передачи речевого сообщения;

2) динамические системы, постоянно генерирующие кодовые подстановки в ходе передачи (код может быть изменен в процессе передачи несколько раз в течение каждой секунды).

Очевидно, что динамические системы обеспечивают более высокую степень защиты, поскольку резко ограничивают возможность легкого прослушивания переговоров посто­ронними лицами.

Процесс аналогового скремблирования представляет собой сложное преобразование речевого сигнала с его последующим восстановлением (с сохранением разборчивости речи) после прохождения преобразованного сигнала по узкополосному каналу связи, подвер­женному воздействию шумов.

Возможно преобразование речевого сигнала по трем параметрам: амплитуде, часто­те и времени. Считается, что использовать амплитуду нецелесообразно, так как изменя­ющиеся во времени затухание канала и отношение сигнал/шум делают чрезвычайно сложным точное восстановление амплитуды переданного сигнала. Практическое приме­нение получило только частотное и временное скремблирование и их комбинации. Как вторичные ступени скремблирования в этих системах могут использоваться ограничен­ные виды амплитудного скремблирования.

Как уже отмечалось выше, существует два основных вида частотных скремблеров инверсный и полосовой. Оба основаны на преобразованиях спектра исходного речевого сигнала для скрытия передаваемой информации и восстановлении полученного речевого сообщения путем обратных преобразований.

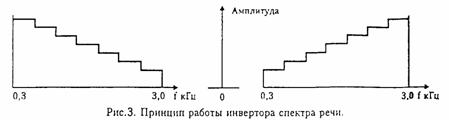

Инверсный скремблер осуществляет преобразование речевого спектра, равносильное повороту частотной полосы речевого сигнала вокруг некоторой средней точки (рис.3). При этом достигается эффект преобразования низких частот в высокие частоты, и наоборот.

Данный способ обеспечивает невысокий уровень закрытия, так как при перехвате легко устанавливается величина частоты, соответствующая средней точке инверсии в полосе спектра речевого сигнала.

Некоторое повышение уровня закрытия обеспечивает полосно-сдвиговый инвертор, осуществляющий разделение полосы на две субполосы, при этом точка разбиения выс­тупает в роли некоторого ключа системы. В дальнейшем каждая субполоса инвертируется вокруг своей средней частоты. Этот вид скремблирования, однако, также слишком прост для вскрытия при перехвате и не обеспечивает надежного закрытия. Повысить уровень закрытия можно путем изменения по некоторому закону частоты, соответствующей точке разбиения полосы речевого сигнала (ключа системы).

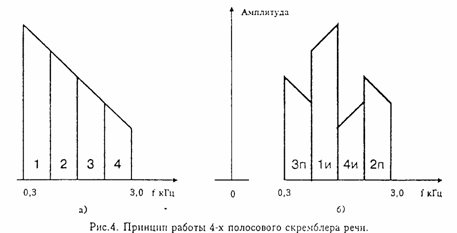

Речевой спектр можно также разделить на несколько частотных полос равной шири­ны и произвести их перемешивание и инверсию по некоторому правилу (ключ систе­мы). Так функционирует полосовой скремблер (рис.4).

Изменение ключа системы позволяет повысить степень закрытия, но требует введе­ния синхронизации на приемной стороне системы. Основная часть энергии речевого сиг­нала сосредоточена в небольшой области низкочастотного спектра, поэтому выбор вари­антов перемешивания ограничен, и многие из систем характеризуются относительно высокой остаточной разборчивостью.

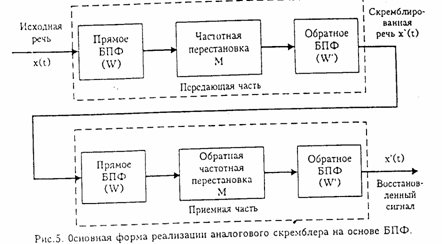

Существенное повышение степени закрытия речи может быть достигнуто путем реа­лизации в полосовом скремблере быстрого преобразования Фурье (БПФ). При этом количество допустимых перемешиваний частотных полос значительно увеличивается, что обеспечивает высокую степень закрытия без ухудшения качества речи. Можно дополни­тельно повысить степень закрытия путем осуществления задержек различных частот­ных компонент сигнала на разную величину. Пример реализации такой системы пока­зан на рис.5

Главным недостатком использования БПФ является возникновение в системе боль­шой задержки сигнала (до 300 мс), обусловленной необходимостью использования весовых функций. Это приводит к затруднениям в работе дуплексных систем связи.

Временные скремблеры основаны на двух основных способах закрытия: инверсии по времени сегментов речи и их временной перестановке. По сравнению с частот­ными скремблерами задержка у временных скремблеров намного больше, но существу­ют различные методы ее уменьшения.

В скремблерах с временной инверсией речевой сигнал делится на последовательность временных сегментов и каждый из них передается инверсно во времени - с конца. Такие скремблеры обеспечивают ограниченный уровень закрытия, зависящий от дли­тельности сегментов. Для достижения неразборчивости медленной речи необходимо, чтобы длина сегмента составляла около 250 мс. Это означает, что за­держка системы будет равна примерно 500 мс, что может оказаться неприемлемым для некоторых приложений.

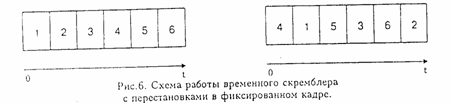

Для повышения уровня закрытия прибегают к способу перестановки временных от­резков речевого сигнала в пределах фиксированного кадра (рис.6). Правило перестановок является ключом системы, изменением которого можно существенно повысить сте­пень закрытия речи. Остаточная разборчивость зависит от длительностей отрезков сиг­нала и кадра и с увеличением последнего уменьшается.

Главным недостатком скремблера с фиксированным кадром является большая вели­чина времени задержки системы, равная удвоенной длительности кадра. Этот недо­статок устраняется в скремблере с перестановкой временных отрезков речевого сигнала со скользящим окном. В нем число комбинаций возможных перестановок ограничено таким образом, что задержка любого отрезка не превосходит установленного максималь­ного значения. Каждый отрезок исходного речевого сигнала как бы имеет временное окно, внутри которого он может занимать произвольное место при скремблировании. Это окно скользит во времени по мере поступления в него каждого нового отрезка сигнала. За­держка при этом снижается до длительности окна.
