2.3.4. Коммутационные панели (пэтч-панели).

Пэтч-панели (или панели переключения) предназначены для обеспечения гибких соединений между горизонтальными или магистральными кабелями и портами активного оборудования в телекоммуникационных шкафах. Пэтч-панели имеют модульные гнезда, аналогичные гнездам телекоммуникационных розеток или активного оборудования. В качестве портов активного оборудования ЛВС наиболее часто используются 8 -позиционные модульные гнезда, поэтому удобно соединять порт активного оборудования и порт пэтч-панели с помощью модульного аппаратного шнура (или пэтч-корда).

Пэтч-панели более удобны для использования по сравнению с технологией терминирования, используемой в коммутационных блоках, особенно для конечных пользователей, поскольку каждое гнездо на пэтч-панели однозначно соответствует розетке на рабочем месте.

Коннекторы на пэтч-панелях располагаются в соответствии с проектом производителя, и можно встретить как коннекторы, расположенные через одинаковые интервалы, так и расположенные группами по 4 или 6. Как правило, нумеруются коннекторы в соответствии с порядком их следования на пэтч-панели, но почти всегда предусматривается возможность альтернативной маркировки портов.

Пэтч-панели поддерживают стандартные схемы разводки (Т568А и Т568В). Можно использовать пэтч-панель со схемой разводки Т568А для реализации схемы B, но в таком случае необходимо произвести реверсирование пар на коннекторе и, кроме того, при таком подходе резко возрастает вероятность ошибок в коммутации вследствие внесенной путаницы.

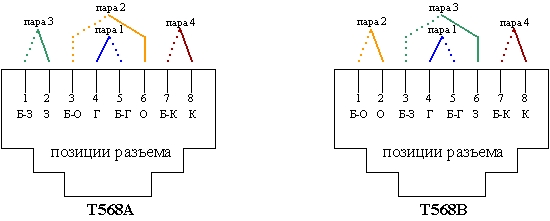

Рис.8 Схемы разводки T568A и T568B, определенные в стандарте ANSI/TIA/EIA-568-A.

Стандартные пэтч-панели, в общем случае, используют один из видов контакта со смещением изоляции (IDC) на задней части панели для терминирования магистральных или горизонтальных кабелей. Существует две основные конструкционные версии пэтч-панелей.

Первая - панели, использующие или группы коннекторов с общим терминационным блоком или индивидуальные коннекторы с собственными точками терминирования, расположенными на обратной их стороне. Вторая - панели с многопортовыми коннекторами, предназначенные в основном для специальных приложений.

Технология терминирования пэтч-панелей идентична терминированию коннекторов телекоммуникационных розеток на рабочем месте или коммутационных блоков. Существуют пэтч-панели, использующие отдельные контакты IDC, блоки 110, блоки 66, блоки BIX и блоки KRONE. Каждый метод обладает своими преимуществами и недостатками и, как правило, выбор зависит от личного отношения компании-монтажника. Следует отметить, что использование стандартных блоков 66, в общем, не рекомендуется в высокоскоростных кабельных системах, в особенности в системах с характеристиками выше категории 3. Использование современных блоков категории 5 можно рекомендовать при условии наличия сертификата UL.

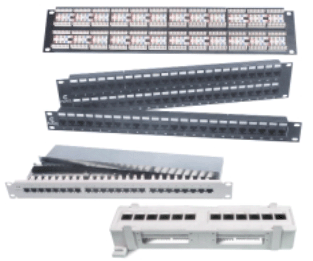

Рис.9 Пэтч-панели

Пэтч-панели, с точки зрения стандартов, относятся к разряду коммутационного оборудования и должны обладать определенным категорийным рейтингом рабочих характеристик для обеспечения функционирования соответствующих приложений. Большинство современных панелей специфицированы для работы с компонентами категории 3, 4 или 5. Стандарт TIA 568-А и другие кабельные стандарты требуют, чтобы все коммутационное оборудование имело маркировку категории его рабочих характеристик. В качестве маркировки определены следующие обозначения "Category п" или "Cat п", где п - номер категории, 3, 4 или 5. Допускается обозначение "С" с расположенным внутри номером категории. При отсутствии маркировки можно считать панель не категорийной и не пригодной для высокопроизводительных кабельных систем.

К числу наиболее вероятных проблем, связанных с использованием пэтч-панелей, можно отнести организацию терминируемых кабельных потоков и подключаемых пэтч-кордов. Для решения подобных проблем существует огромное разнообразие специальных приспособлений для управления кабельными потоками, так называемых кабельных органайзеров. Некоторые пэтч-панели выпускаются с интегрированными органайзерами и устройствами компенсации натяжения кабелей, как с обратной, так и с внешней стороны. На боковых сторонах аппаратных стоек могут монтироваться боковые вертикальные органайзеры, упрощающие организацию кабелей и пэтч-кордов, проходящих от одной пэтч-панели к другой. Для организации кабелей между стойками используются кабельные лотки и лестницы (открытые лотки с поперечными перекладинами), соединяющие верхние части стоек. В крупных телекоммуникационных шкафах и аппаратных могут быть использованы телекоммуникационные трассы под фальшполами.

2.3.5. Пэтч-корды.

Пэтч-корд представляет собой короткий отрезок гибкого кабеля, терминированный с обоих концов 8-позиционными модульными вилками. Пэтч-корд аналогичен пользовательским шнурам на рабочем месте и в телекоммуникационном шкафу. В общем, все эти кабельные шнуры упоминаются под разными названиями, отражающими в большей степени их назначение, а не конструкцию.

Например, шнур, коммутирующий две точки подключения (patch) называется пэтч-кордом или шнуром переключения, а идентичный ему шнур, коммутирующий точку подключения и хаб носит название аппаратный шнур или шнур активного оборудования. Шнур, соединяющий рабочую станцию с коннектором телекоммуникационной розетки также называется аппаратным шнуром. Аппаратные шнуры иногда носят название пользовательских шнуров, поскольку они в основном подключаются конечным пользователем, а не монтажником. И, наконец, все эти шнуры иногда называют кабелями. Единственной условной чертой, отличающей пэтч-корд от пользовательского шнура, является его меньшая длина.

Рис.10 Пэтч-корд

Основной характеристикой пэтч-корда является его гибкость. Это означает, что он должен быть изготовлен из многожильных проводников и иметь гибкую пластиковую внешнюю оболочку. Как правило, пэтч-корды состоят из четырех медных многожильных пар 100 0м с размером проводника 24 AWG в пластиковой изоляции и в общей пластиковой оболочке. Разрешается использовать проводники размером 22 AWG, но применяются они редко. Пластиковая изоляция - это обычно PVC (ПВХ) или компаунд со сходными характеристиками. Поскольку пэтч-корды используются на рабочих местах и в телекоммуникационных шкафах, не являющихся пространствами категории plenum, они не требуют применения специальных материалов оболочки.

Цветовая кодировка проводников пэтч-кордов может быть самой разнообразной, но, в основном, применяется стандартный 4-парный код. Стандарт TIA 568-А, кроме основного, предлагает альтернативный цветовой код, в который входят восемь уникальных сплошных цветов.

Для пэтч-кордов существует отдельная система требований к рабочим характеристикам, которые несколько отличаются от характеристик горизонтального кабеля. Большинство требований к передающим свойствам такие же, за исключением допущения увеличения затухания на 20% (TIA 568-А) по сравнению с одножильными проводниками и некоторых требований к конструкции. Это требование более жесткое по сравнению с требованием ISO 11801, в котором допустимое отклонение значений затухания определено в 50%. Пределы затухания различны для трех категорий рабочих характеристик и определены для длины 100 м. При приобретении готовых пэтч-кордов необходимо удостовериться, что они сертифицированы производителем на соответствие требованиям стандарта TIA 568-А к определенной категории рабочих характеристик. Сертификационное тестирование независимой организацией, такой как, например, UL, является показателем качества и гарантий. Тестирование пэтч-кордов представляет собой довольно сложную задачу для конечного пользователя и для производителя. Стандарты содержат детальные спецификации требований к рабочим характеристикам кабельных компонентов и коммутационного оборудования, но на настоящий момент не существует спецификаций для пэтч-кордов в сборе. Кроме этого, некоторые тесты, такие как тест NEXT, дают не достоверные результаты для линий короче 15 м вследствие явления, называемого резонансом. Многие тестеры не способны измерять характеристики кабеля короче 6 м. Производители телекоммуникационных компонентов для тестирования пэтч-кордов используют сетевые анализаторы - лабораторные анализаторы частотных характеристик с высокими уровнями точности измерений. Вследствие этого, при изготовлении пэтч-кордов в непроизводственных условиях единственной гарантией качества рабочих характеристик пэтч-корда является использование высококачественных компонентов, и тщательное соблюдение технологических правил. Качество работы имеет первостепенное значение, поскольку необходимо произвести развитие пары перед присоединением модульной вилки. Если развитие пары не удалось минимизировать, вилка терминированная подобным образом, внесет свой вклад в деградацию рабочих характеристик линии в гораздо большей степени, чем недостатки ее конструкции. Именно по этой причине, вследствие неотвратимого развития пар при терминировании, конструкция модульной вилки до сих пор не имеет спецификаций высокочастотных рабочих характеристик. В Приложении B к стандарту TIA 568-А показаны и описаны детальные процедуры сборки и терминирования пэтч-кордов.
