Горизонтальная кабельная система должна иметь топологическую конфигурацию "звезда". Каждое рабочее место соединено непосредственно с горизонтальным кроссом (НС) в телекоммуникационном шкафу (ТС). Максимальная протяженность любого горизонтального кабельного сегмента не должна превышать 90 м независимо от типа используемой передающей среды.

Горизонтальные кабели по своему количеству занимают первое место во всем объеме кабельных сегментов телекоммуникационной инфраструктуры здания. Несмотря на то, что стандарт Е1А/Т1А 568 суживает круг возможных вариантов кабельной продукции, одним из основных моментов при планировании СКС является правильный выбор типа передающей среды для обеспечения поддержки вероятных изменений в будущем.

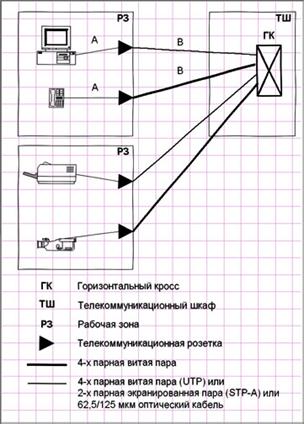

Рис.6 Пример горизонтальной кабельной системы

Применяемый тип кабеля должен служить более одного планируемого периода развития телекоммуникационной сети. В горизонтальной подсистеме стандартом 586 разрешается использовать следующие типы передающих сред:

· Кабель UTP 4 пары, 100 ом

· Многомодовое оптическое волокно 62,5/125 мкм

· Кабель STP-A 2 пары,150 ом

· Коаксиальный кабель 50 ом

Коаксиальный кабель 50 0м признается стандартом '568 в качестве передающей среды, но не рекомендуется для новых систем. Разрешается монтаж дополнительных коаксиальных розеток. Такие розетки являются дополнением и не могут заменять минимально требуемые стандартом.

Компоненты, предназначенные для поддержки специфических приложений (например, всевозможные типы адаптеров и конверторов), не могут быть использованы в качестве элемента горизонтальной кабельной системы. При необходимости они должны располагаться вне по отношению к телекоммуникационной розетке или горизонтальному кроссу. Это требование стандарта имеет своей целью обеспечение максимальной универсальности кабельной системы и ее независимость от конкретных приложений и интерфейсов.

Одной из основных проблем "медных" кабельных систем является их подверженность воздействию электромагнитных помех. По этой причине стандарт '568 предписывает при проектировании кабельных систем учитывать расположение потенциальных источников помех. Конкретные спецификации по разделению кабельных инфраструктур и источников помех определены в стандарте ANSI/EIA/TIA-569.

При каблировании открытых офисных пространств часто применяется плоский 4-парный подковровый кабель. Место сопряжения такого кабеля и круглого распределительного кабеля, приходящего от горизонтального кросса, носит название "переходной точки" (ТР -Transition Point). Стандарт допускает применение одной переходной точки между различными формами одного типа кабеля на одном сегменте горизонтального кабеля.

Стандарт запрещает использование в горизонтали шунтированных отводов, (то есть появление одних и тех же пар кабеля на нескольких телекоммуникационных розетках, или, говоря простым языком, - запараллеливание линий), а также использование муфт для металлических кабелей. Необходимость использования муфт в горизонтальных сегментах, длина которых не может превышать 90 м, необоснованна, в то время как их наличие может значительно ухудшать рабочие передающие характеристики горизонтальной линии.

В случае волоконно-оптических систем установка муфт разрешена, но рекомендуется ограничить их применение телекоммуникационным шкафом. Как правило, муфты в волоконно-оптических системах и применяются в телекоммуникационных шкафах при терминировании распределительных волоконно-оптических кабелей так называемыми шнурами pig-tail. Эта технология позволяет осуществлять переход и подключение распределительных кабелей, содержащих в себе волокна, как правило, небольшого размера (диаметр буфера ~ 250 мкм) с коннекторами, требующими терминирования волокна с буферами большего размера (~ 900 мкм). Шнур pig-tail представляет собой короткий отрезок волоконно-оптического кабеля длиной около 1-3 м, терминированный в заводских условиях коннектором. Соединение распределительного кабеля и шнура pig-tail осуществляется с помощью, как правило, сварной муфты, обеспечивающей высококачественный переход с низкими потерями порядка 0,01 - 0,1 дБ.

При каблировании рабочих мест стандарт '568 для обеспечения минимального универсального сервиса конечному пользователю предписывает устанавливать, как минимум, две телекоммуникационные розетки на каждом индивидуальном рабочем месте. Число розеток (2) было выбрано на основании среднестатистической конфигурации современного телекоммуникационного сервиса - телефония и приложения передачи данных (ЛВС). Одна из двух розеток по требованию стандарта должна быть совместима с 4-парным кабелем UTP 100 0м (категории 3 или выше), а вторая - или с 4-парным кабелем UTP 100 0м (рекомендуется категория 5), или с 2-парным кабелем STP-A 150 0м или с многомодовым волоконно-оптическим кабелем 62,5/125 мкм. Если в горизонтальной кабельной системе были применены экранированные компоненты, требующие подсоединения к телекоммуникационной системе заземления, стандарт требует, чтобы эта система заземления отвечала соответствующим строительным нормативам, а также стандарту ANSI/TIA/EIA-607. Поскольку в различных регионах и странах могут действовать местные национальные нормативы по заземлению, приведенное выше требование стандарта можно трактовать следующим образом:" . система заземления должна отвечать соответствующим строительным нормативам, а также местным и национальным нормативам и инструкциям по системам заземления".

2.3. Коммутационное оборудование.

2.3.1. Рабочее место.

Рабочее место по определению стандарта служит интерфейсом между горизонтальной кабельной системой, заканчивающейся телекоммуникационной розеткой, и активным оборудованием конечного пользователя. Оборудование рабочего места и кабель (аппаратный шнур), используемый для подключения активного оборудования к ТО, не входят в сферу действия стандарта '568. Ниже перечислены некоторые спецификации, относящиеся к каблированию рабочего места.

Длины горизонтальных кабелей определяются из предположения, что максимально допустимая длина кабеля для подключения активного оборудования на рабочем месте равна 3 м. Рабочие характеристики (категория) шнуров активного оборудования должны соответствовать или быть лучше рабочих характеристик пэтч-кордов той же категории.

Адаптеры и устройства, предназначенные для поддержки специфических приложений, должны устанавливаться вне по отношению к телекоммуникационной розетке. При использовании таких адаптеров предполагается, что они совместимы с категорией того горизонтального кабеля, к которому они подсоединяются.

2.3.2. Телекоммуникационный шкаф.

Телекоммуникационные шкафы в общем случае рассматриваются как устройства, предназначенные для обслуживания горизонтальной распределительной системы. Кроме этой основной функции, они могут выполнять и дополнительные - в них допускается размещение промежуточных и главных кроссов. Ниже перечислены некоторые спецификации, относящиеся к каблированию телекоммуникационных шкафов.
