Структурированная кабельная система (СКС) является основополагающей базой на протяжении всего времени существования информационной сети. Это основа, от которой зависит функционирование всех деловых приложений. Правильно спроектированная, смонтированная кабельная система снижает расходы любой организации на всех фазах своей жизни.

По данным статистики несовершенные кабельные системы являются причиной до 70% всех простоев информационной сети. Монтируя СКС, созданную в соответствии с положениями стандартов, можно эффективно устранять значительную долю времени простоев.

Несмотря на то, что кабельная система, как правило, существует дольше большинства других сетевых компонентов, ее стоимость составляет небольшую часть общих инвестиций в информационную сеть. Таким образом, использование структурированной кабельной систем является весьма убедительным способом инвестирования в производительность любой организации или компании.

Кабельная система является компонентом сети с самым продолжительным временем жизни, дольше которого существует только каркас здания. Кабельная система, созданная на основе стандартов, гарантирует долговременное функционирование сети и поддержку многочисленных приложений, обеспечивая отдачу от инвестиций на всем протяжении ее существования.

2.2.3. Витая пара.

Витая пара (twisted pair) - это кабель на медной основе, объединяющий в оболочке одну или более пар проводников. Каждая пара представляет собой два перевитых вокруг друг друга изолированных медных провода. Кабели данного типа зачастую сильно отличаются по качеству и возможностям передачи информации. Соответствия характеристик кабелей определенному классу или категории определяют общепризнанные стандарты (ISO 11801 и TIA-568). Сами характеристики напрямую зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические процессы, проходящие в кабеле при

передачи сигнала.

Кабель типа "витая пара" (TP, Twisted Pair) бывает двух видов: экранированная витая пара (STP, Shielded Twisted Pair) и неэкранированная витая пара (UTP, Unshielded Twisted Pair). Также подразделяется на одножильную и многожильную витую пару, а также витую пару для внешней прокладки.

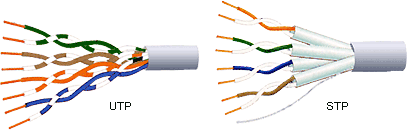

Рис.3 Кабель витая пара

Неэкранированная витая пара (Unshielded Twisted Pair): разделяется на категории 1,2,3,4,5,5e,6;7. Самые распространённые в настоящее время категории - 5 и 5е, со скоростью передачи данных 10,100 и 1000 Мб/с. Кабели выпускаются в 4-парном исполнении. Все пары имеют определённый цвет и шаг скрутки. Обычно две пары предназначены для передачи данных, а две – для передачи голоса. Для соединения кабеля с оборудованием используются вилки и розетки RJ-45. Диаметр кабеля: 22 AWG, 24 AWG, 26 AWG. Чем больше номер, тем меньше его диаметр.

Экранированная витая пара (Shielded Twisted Pair): разделяется на категории 5,5e,6,7. Основное назначение этих кабелей – поддержка высокоскоростных протоколов. Экранированная витая пара хорошо защищает передаваемые сигналы от внешних помех и используется только для передачи данных.

Преимущества и недостатки витой пары:

плюсы: Простота установки, отказоустойчивость, высокая производительность.

минусы: Ограниченная длина, слабая помехоустойчивость от наводок (силовые трансформаторы, передающие устройства, лампы дневного света).

Таблица 1. Параметры физического уровня для сетей Ethernet и Fast Ethernet

Характеристический импеданс соответствует входному импедансу однородной линии передачи бесконечной длины то есть линии передачи предельной длины, терминированной нагрузкой со значением ее собственного характеристического импеданса. В общем случае, характеристический импеданс - это комплексное число с резистивной и реактивной компонентами. Он является функцией частоты передаваемого сигнала и не зависит от длины линии. При очень высоких частотах характеристический импеданс асимптотически стремится к фиксированному резистивному сопротивлению. Например, коаксиальные кабели обладают импедансом 50 или 75 0м на высоких частотах. Типичное значение импеданса для кабелей "витая пара" - 100 0м при частотах свыше 1 МГц.

Затухание сигнала - это отношение в децибелах (дБ) мощности входного сигнала к мощности сигнала на выходе при соответствии импедансов источника и нагрузки характеристическому импедансу кабеля. Значение входной мощности может быть получено путем измерения мощности при непосредственном подключении нагрузки к источнику без прохождения сигнала по кабелю. В случаях, когда в местах терминирования импедансы не идеально соответствуют друг другу, отношение входной мощности к выходной носит название вносимых потерь или вносимого затухания.

Переходное затухание на ближнем конце (Near End Crosstalk, NEXT) - параметр, характеризующий затухание сигнала помехи, наведенного сигналом, проходящим по одной паре проводников, на другую, расположенную поблизости. Измеряется в дБ. Чем выше значение NEXT, тем лучше изоляция помехам между двумя парами проводников.

Обратные потери (потери при отражении). Когда импеданс кабеля и нагрузки не совпадает, сигнал, распространяющийся по кабелю, частично будет отражаться в точке интерфейса кабель-нагрузка.

Мощность отраженного сигнала носит название потерь при отражении или обратных потерь. Чем лучше совместимость импедансов, тем меньше отражаемая мощность и тем ниже обратные потери.

Временная задержка распространения сигнала. Сигнал, распространяющийся от входной точки к выходной, приходит с временной задержкой, величина которой является отношением длины кабеля к скорости распространения сигнала V в передающей среде. В случае идеальной линии передачи, состоящей из двух проводников в вакууме, скорость распространения сигнала равна скорости распространения света в вакууме с. На практике скорость распространения сигнала в кабеле зависит от свойств диэлектрических материалов, окружающих проводники.
