Таблица 3.

Данные об удельной поверхности сорбентов (по адсорбции воздуха)

Однако, данные об удельной поверхности нескольких образцов, полученные по адсорбции азота, сильно расходятся с вышеописанными. Так, Sуд(СКТ) = 563,76м2/г, Sуд(СКТ + МЖ (водн., олеат ТЭА)) = 489,32 м2/г.

Это расхождение можно объяснить тем, что при адсорбции воздуха большой вклад внесла адсорбция кислорода, которая методикой 2.3.4 не учитывается. В связи с этим, полученные данные о величине удельной поверхности по адсорбции воздуха оказались сомнительными.

На рис.20 представлено распределение объема пор по значению эффективных радиусов. Площадь под кривой равна общему объему пор.

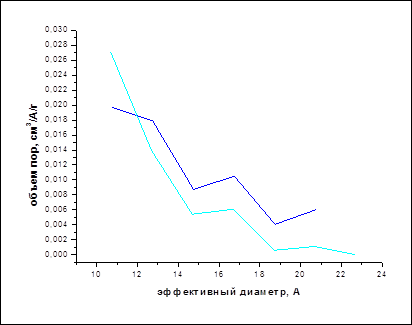

Рис. 20. Дифференциальная структурная кривая

● – активированный уголь (СКТ), ■ – активированный уголь (СКТ), пропитанный МЖ (водн., олеат ТЭА)

3.5. Намагниченность.

Данным методом анализа исследовались образцы различных МЖ (дисперсионная среда, стабилизатор, возраст) и магнитные сорбенты.

Из данных о намагниченности насыщения была установлена линейная зависимость намагниченности насыщения от концентрации магнитного материала, т.е. чем больше массовая доля магнитного компонента в образце, тем выше намагниченность насыщения. Намагниченность насыщения сорбентов, полученных пропиткой сорбента магнитной жидкостью, оказалась выше, чем сорбентов, полученных механическим смешением с магнетитом. Увеличение концентрации магнитного материала (а, следовательно, и намагниченности насыщения) при прочих одинаковых условиях у пропитанных жидкостью образцов по сравнению с полученными механическим смешением с магнетитом можно объяснить тем, что за счет капиллярных сил жидкость, несущая магнитный материал, увлекается в объем сорбента.

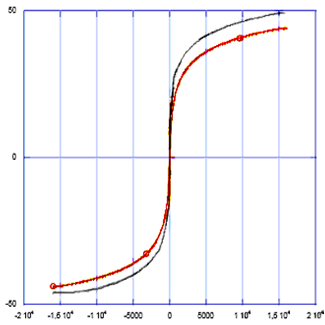

Анализируя рис.21 можно подтвердить данные количественного анализа о том, что присутствие сорбента несколько замедляет переход Fe3O4 в γ-Fe2O3, обладающий меньшими магнитными свойствами.

Таблица 4.
