Исследование распределения электропроводности в пересжатых детонационных волнах в конденсированных взрывчатых веществах
33. Ершов А.П., Зубков П.И., Лукьянчиков Л.А. Электрофизические свойства детонационной плазмы и быстродействующие взрывные размыкатели тока // ПМТФ. 1977. №6. С. 19-23.
34. Корольков В.Л., Мельников Л.А., Цыпленко А.П. Электрический пробой продуктов детонации // ЖТФ. 1974. Т. 44, №12. С.2537-2538.
35. Зубков П.И., Лукъянчиков Л.А., Рябинин Ю.В. Электрическая прочность разлетающихся продуктов детонации // ПМТФ. 1976. №1. С. 134-138.
36. Матыцин А.И., Ставер А.М., Лямкин А.И. Эмиссия электронов при действии ударных волн на пористое вещество // III Всес. симпозиум по импульсным давлениям: Тез. докл. М., 1979. С.81-82.
37. Тиман Б.Л. Влияние взаимодействия частиц на ионизационное равновесие в термически ионизованном газе // ЖЭТФ. 1953. Т. 25, №6(12). С.733.
38. Физика взрыва. Под ред. К.П. Станюкевича. М.: Наука, 1975.
39. O.V. Evdokov, M.G. Fedotov, G.N. Kulipanov. et al. Dynamics of the formation of the condensed phase particles at detonation of high explosives // Proceedings of the 13th National Synchrotron Radiation Conference. Novosibirsk, Russia, July 17 – 21, 2000. Nuclear instruments & methods in physics research. 2001. V.470, Nos.1 – 2, P.236 – 239.
40. Алешаев А.Н., Зубков П.И., Кулипанов Г.Н., Применение синхротронного излучения для исследования детонационных и ударно-волновых процессов // ФГВ. 2001. Т. 37, №5. С. 104.
41. I.Yu. Mal’kov and V.M. Titov. Structure and properties of detonation soot particles. 1996, page 783.
Приложение
Перечень рисунков и таблиц
Рис.1
Рис.2
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
Рис.8
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис.15
Рис.16
Рис.17
Рис.18
Рис.19
Рис.20
Рис.21
Рис.22
Рис.23
Рис.24
Рис.25
Рис.26
Рис.27
Таблица 1
Таблица 2
Таблица 3

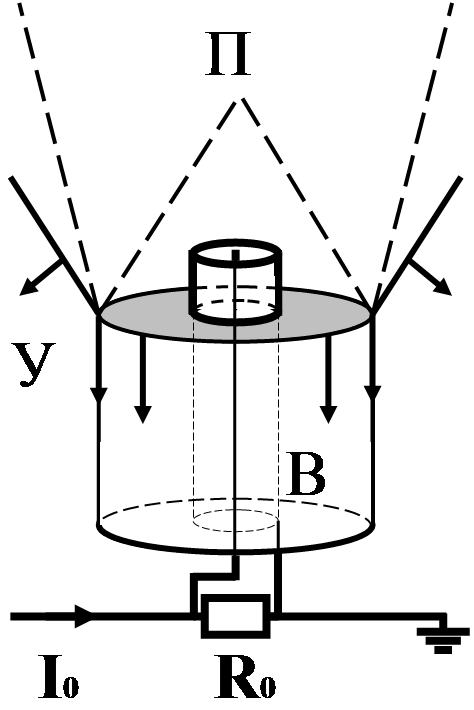

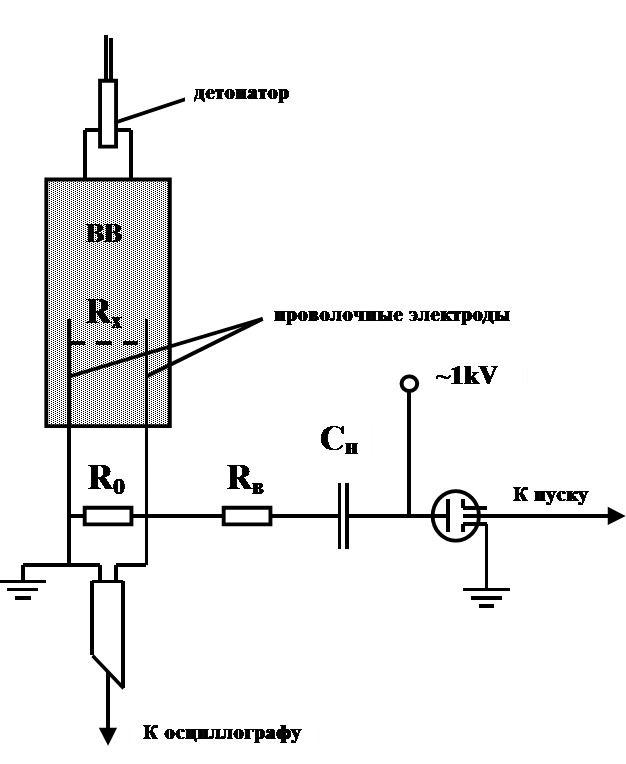

Схема электроконтактного метода измерения электропроводности продуктов взрыва.
Рис.1

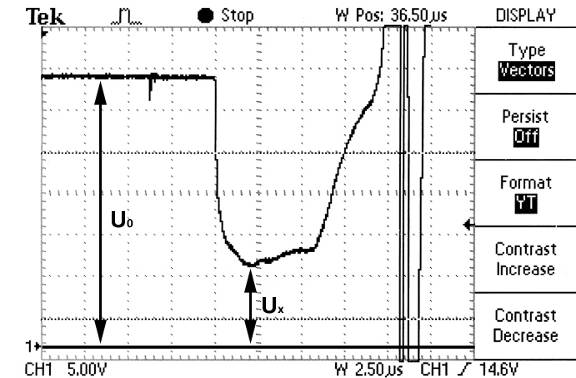

Типичная осциллограмма, получаемая при использовании
контактного метода.
Рис.2
 |

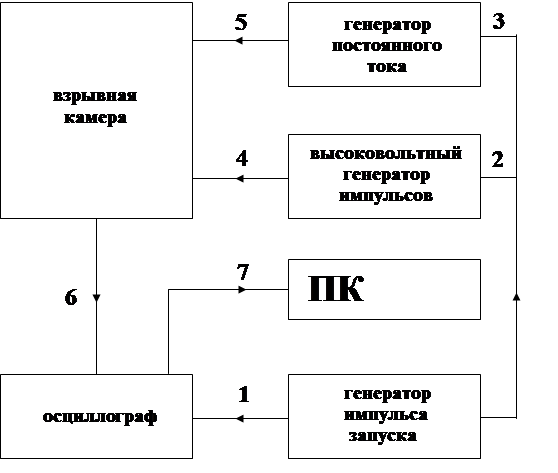

1 – сигнал на запуск осциллографа
2 – сигнал на запуск генератора импульсов для подрыва детонатора
3 – сигнал на запуск генератора тока
4 – инициирующий сигнал на подрыв детонатора
5 – подача постоянного тока на измерительный контур
6 – сигнал напряжения на измерительных электродах
7 – загрузка результатов на персональный компьютер
Рис.3

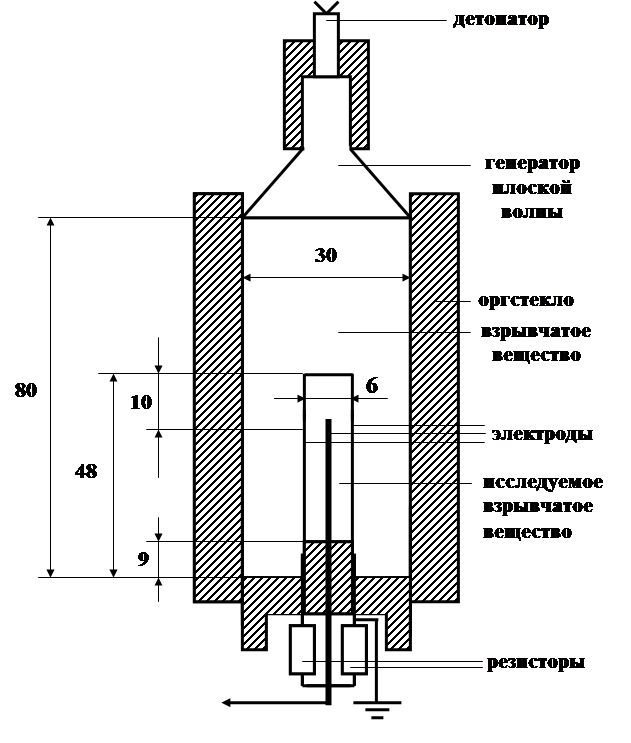

Геометрия итоговой измерительной ячейки.
Рис.4

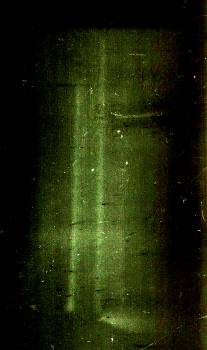

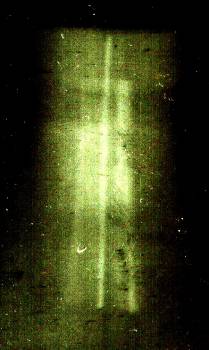

Регистрация положения электродов методом рентгенографии при детонации заряда в различные моменты времени (стрелка указывает на фронт детонации)
Рис.5
|
|
|
|
|
 |
1 – продукты детонации, затронутые волной разгрузки
2 – продукты детонации, незатронутые волной разгрузки
3 – измерительные электроды и характерное растекание тока
4 – невозмущенное взрывчатое вещество
5 – ударная волна в воздухе
Рис.6

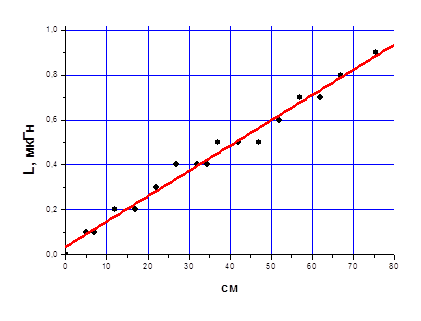

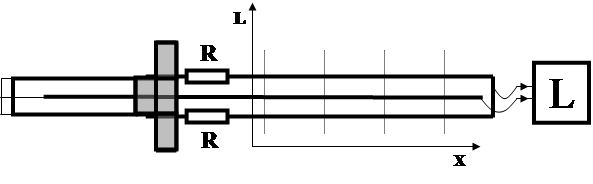

а) вариация длины измерительного контура измерительной ячейки в опытах по измерению индуктивности контура.
б) зависимость индуктивности измерительной ячейки от длины контура, экстраполированная прямой линией.
Рис.7

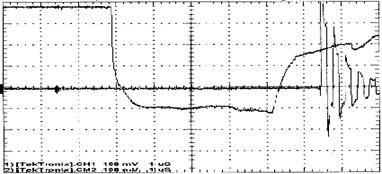

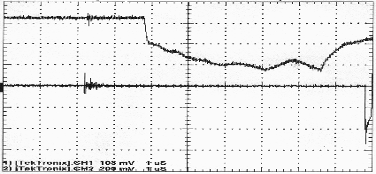

Осциллограмма эксперимента с насыпным октогеном при нормальной детонации.
Рис.8

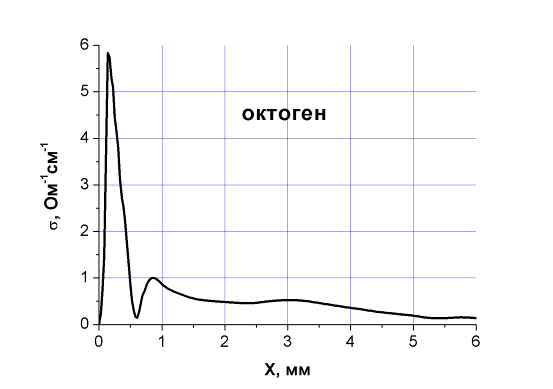

Распределение электропроводности в насыпном октогене при нормальной детонации.
Рис.9
