Исследование распределения электропроводности в пересжатых детонационных волнах в конденсированных взрывчатых веществах
Рефераты >> Химия >> Исследование распределения электропроводности в пересжатых детонационных волнах в конденсированных взрывчатых веществах

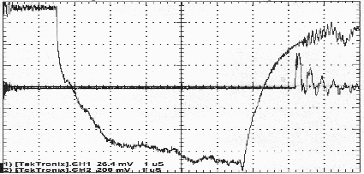

Осциллограмма эксперимента с насыпным гексогеном при нормальной детонации.

Рис.10

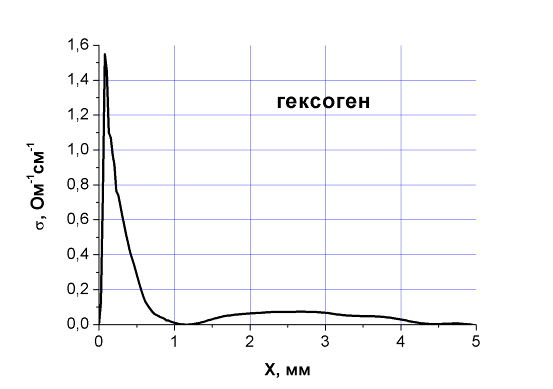

Распределение электропроводности в насыпном гексогене при нормальной детонации.

Рис.11

Осциллограмма эксперимента с насыпным тэном при нормальной детонации.

Рис.12

Распределение электропроводности в насыпном тэне при нормальной детонации.

Рис.13

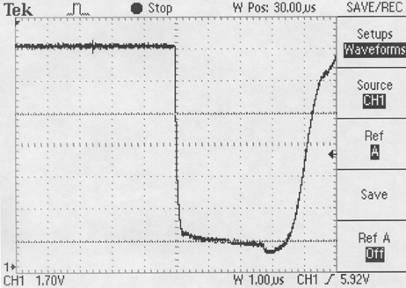

Осциллограмма эксперимента с насыпным тротилом при нормальной детонации.

Рис.14

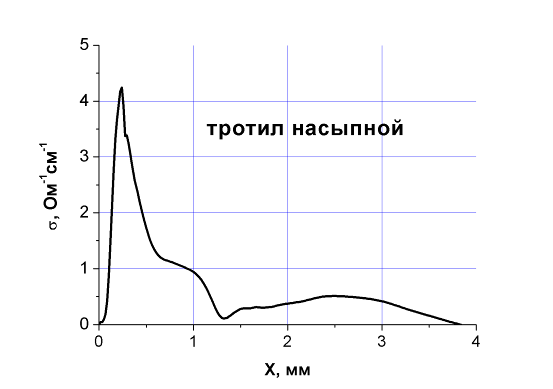

Распределение электропроводности в насыпном тротиле при нормальной детонации.

Рис.15

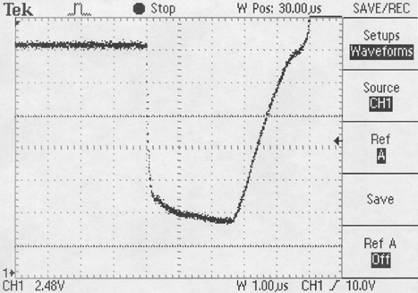

Осциллограмма эксперимента с литым тротилом при нормальной детонации.

Рис.16

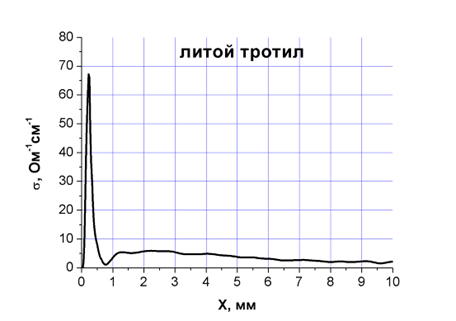

Распределение электропроводности в литом тротиле при нормальной детонации.

Рис.17

Осциллограмма эксперимента с насыпным октогеном при пересжатой детонации.

Рис.18

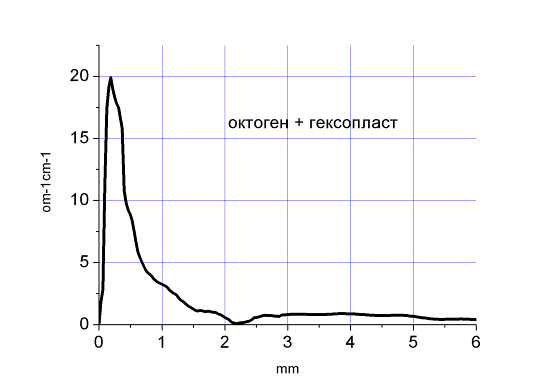

Распределение электропроводности в насыпном октогене при пересжатой детонации.

Рис.19

Осциллограмма эксперимента с насыпным гексогеном при пересжатой детонации.

Рис.20

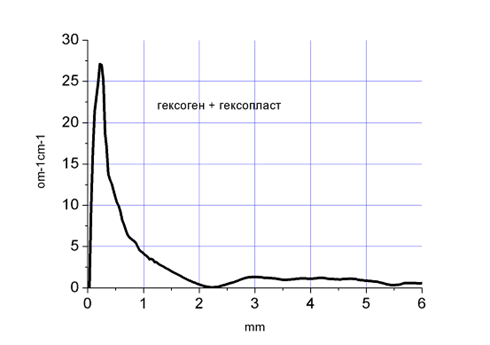

Распределение электропроводности в насыпном гексогене при пересжатой детонации.

Рис.21

Осциллограмма эксперимента с насыпным тэном при пересжатой детонации.

Рис.22

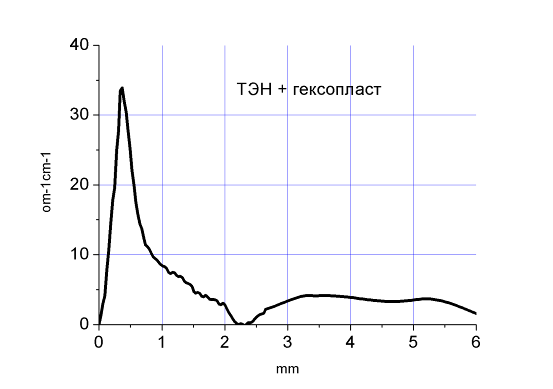

Распределение электропроводности в насыпном тэне при пересжатой детонации.

Рис.23

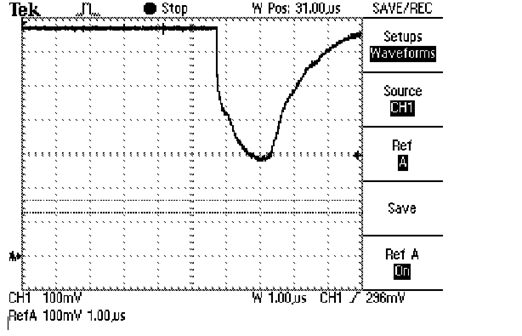

Осциллограмма эксперимента с насыпным тротилом при пересжатой детонации.

Рис.24

Распределение электропроводности в насыпном тротиле при пересжатой детонации.

Рис.25

Осциллограмма эксперимента с насыпной стеариновой кислотой.

Рис.26

Осциллограмма эксперимента с насыпным октогеном при нормальной детонации с появлением и исчезновением электропроводности.

Рис.27

Таблица 1

взрывчатое

вещество

плотность, ρ, г/см3

Δρ/ρ, %

скорость детонации, D , км/сек

ΔD/D, %

Октоген

1.29

7

6.9

2

Гексоген

1.12

7

6.37

2

Тэн

1.05

7

5.7

4

Литой тротил

1.629

7

6.85

2

Гексопласт

1.42

7

7,6

1

Таблица 2

взрывчатое

вещество

при

нормальной детнации

максимальное значение электро-проводности,

σ, Ом-1см –1

среднее значение равновесной электро-проводности,

σ, Ом-1см –1

ширина зоны высокой проводимости, l1 , мм

ширина особенности проводимости, l2 , мм

Октоген

6

0.5

0.6

0.2

Гексоген

1,5

0.1

0.7

0.4

Тэн

0.9

0.1

0.7

0.4

Литой тротил

70

5

0.6

0.2

Насыпной тротил

4

0.5

0.6

0.3

Таблица 3

взрывчатое

вещество

при

пересжатой

детонации

максимальное значение электро-проводности,

σ, Ом-1см –1

среднее значение равновесной электро-проводности,

σ, Ом-1см –1

ширина зоны высокой проводимости, l1 , мм

ширина особенности проводимости, l1 , мм

Октоген

20

1

0.5

0.3

Гексоген

27

1

0.5

0.3

Тэн

35

4

1

0.3

Насыпной тротил

55

4

2

0.3
