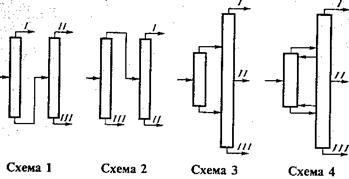

Рис. 1.8. Схемы разделения смеси на три продукта [17]. I-III – продукты.

На примере разделения смеси гексан–гептан–октан–нонан показано, что при одинаковой суммарной тепловой нагрузке кипятильников колонн схемы с полностью (схема 5 (см. рис. 1.9)) и частично связанными потоками (схема 4) обеспечивают четкость разделения на 4 – 9% выше, чем схемы из простых колонн (схемы 1 – 3 (см. рис. 1.9)).

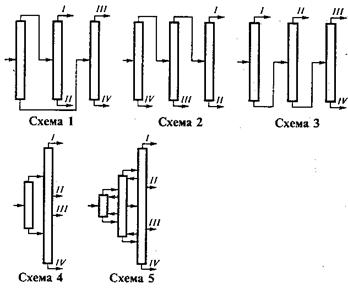

Рис. 1.9. Схемы разделения смеси на четыре продукта [17]. I – IV — продукты.

2. ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЯ.

Целью настоящей работы является определение оптимальных рабочих параметров процесса экстрактивной ректификации смеси ацетон-хлороформ азеотропного составав сложной колонне с боковой укрепляющей секцией. К таким параметрам относятся температура и расход разделяющего агента, тарелки подачи исходной смеси и экстрактивного агента, уровень отбора в боковую секцию и величина бокового отбора. В качестве критерия оптимизации использовали энергетические затраты в кипятильнике колонны.

Решение поставленной задачи осуществляли путем вычислительного эксперимента с использованием программного комплекса РRО-П.

3. РАСЧЕТНО-ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ.

3.1. Критерий оптимизации.

В качестве критерия оптимизации при подборе оптимальной совокупности рабочих параметров процесса мы использовали энергетические затраты в кубе колонны (Qкип). При этом Qкип рассчитывались исходя из уравнения общего теплового баланса сложной колонны с боковой секцией, которое имеет вид следующий вид:

QF + QЭА + Qкип = QD1 + QD2 + QW + Qконд1 + Qконд2, (3.1)

где QF = F*CF*TF – количество тепла, поступающее с потоком исходной смеси;

QЭА = РЭА*СЭА*ТЭА – количество тепла, поступающее в колонну с потоком экстрактивного агента;

QD1 = D1*CD1*TD1 – количество тепла, отводимое с потоком дистиллята основной колонны;

QD2 = D2*CD2*TD2 – количество тепла, отводимое с потоком дистиллята боковой секции;

QW = W*CW*TW – количество тепла, отводимое с кубовым потоком основной колонны;

Qконд1 = D1(R+1)r1 – количество тепла, отводимое при конденсации пара для создания потоков дистиллята и флегмы в основной колонне;

Qконд2 = D2(R+1)r2 – количество тепла, отводимое при конденсации пара для получения потоков дистиллята и флегмы в боковой секции.

Откуда затраты тепла в кипятильнике:

Qкип = QD1 + QD2 + QW + Qконд1 + Qконд2 – QF – QЭА (3.2)

или в развернутом виде:

Qкип = D1CD1TD1 + D2CD2TD2 + WCWTW + D1(R1+1)r1 + D2(R2+1)r2 –

– FCFTF – PЭАСЭАТЭА. (3.3)

Потоки D1, D2 и W при заданном качестве продуктов определяются из общего материального баланса и зависят от количества и состава питания, а также от соотношения F:ЭА. Следовательно, теплосодержание верхнего и нижнего продуктов основной колонны и дистиллята боковой секции также зависят от этих величин.

Энергозатраты на проведение процесса будут определяться температурой и расходом экстрактивного агента, подаваемого в колонну, флегмовыми числами в основной колонне (R1) и в боковой секции (R2). Величины R1 и R2 зависят от профиля концентраций в колонне, на формирование которого в данном случае оказывает влияние не только положение тарелок подачи исходной смеси и ЭА, его температура и расход, но и положение тарелки отбора парового потока в боковую секцию и его количество.

3.2. Описание технологической схемы процесса.

Технологическая схема состоит из одной сложной колонны с боковой укрепляющей секцией (рис.3.1).

Рис.3.1. Экстрактивная ректификация смеси ацетон-хлороформ в одной сложной колонне с боковой укрепляющей секцией.

В верхнюю часть сложной колонны подается ЭА, а в среднюю часть - исходная смесь ацетон–хлороформ. В качестве дистиллята основной колонны отбирается практически чистый ацетон. Ниже тарелки питания происходит отбор парового потока в боковую секцию. Поток жидкости из нижней части боковой секции возвращается в колонну на ту же тарелку. В дистилляте боковой секции выделяется хлороформ. ДМФА извлекается в кубе основной колонны и возвращается рециклом в ее верхнее сечение. Для восполнения потерь ЭА предусмотрена подача некоторого свежего количества ДМФА.

3.3. Моделирование фазового равновесия в системе ацетон – хлороформ – ДМФА.

Для расчета оптимальных рабочих параметров процесса необходимо иметь данные о фазовом равновесии в исследуемой системе. Физико – химические свойства чистых веществ приведены в таблице 3.1.

Таблица 3.1.

Физико – химические свойства компонентов.

В смеси ацетон – хлороформ имеется азеотроп с максимумом температуры кипения (Тазкип=63,93ºC, содержание ацетона 22% мас.) [21]. Равновесие жидкость-пар в системе ацетон-ДМФА экспериментально исследовано в работе [22]. Для моделирования фазового равновесия использовали уравнение NRTL, параметры которого приведены в [23].

3.4. Расчет оптимальных рабочих параметров.

При фиксированном количестве, составе, температуре исходной смеси энергозатраты в кубе сложной колонны с боковой секцией определяются несколькими параметрами, а именно: флегмовыми числами в основной колонне и боковой секции, температурой и расходом экстрактивного агента.

Флегмовые числа в основной колонне и боковой секции зависят от количества потока, отбираемого в боковую секцию и положения тарелок питания и отбора.

В колонну экстрактивный агент обычно подают при температуре, близкой к температуре кипения дистиллята, которым в нашем случае является практически чистый ацетон. Проведенные ранее расчеты для экстрактивной ректификации данной смеси промышленного состава показали, что с увеличением температуры подачи в колонну ДМФА энергозатраты в кипятильнике снижаются. Например, при увеличении ТЭА с 50 до 60ºC сокращение энергозатрат составляет около 4%, а при увеличении ТЭА с 60 до 70ºC- уже около 3%. При дальнейшем росте ТДМФА снижение энергозатрат на каждые 10ºC еще меньше. С другой стороны, чем при более высокой температуре ДМФА подается в экстрактивную колонну, тем меньше тепла можно получить за счет его охлаждения. Таким образом, для точного определения температуры подачи ДМФА в колонну необходимо провести технико-экономический расчет схемы. На данном этапе для снижения размерности задачи оптимизации мы приняли ТЭА=60ºC, что позволит использовать его тепло в производственных нуждах, например для подогрева исходной смеси.
