СО2+Н2О=Н2СО3

Н2СО3+SrCl2=SrCO3+2HCl

HCl=H++Cl-

При протекании генераторного тока катионы водорода восстанавливаются:

2Н+2е - =Н2

На цинковом аноде при протекании тока образуются ионы цинка, взаимодействующие со вспомогательным электролитом, содержащим хлористый калий и ферроцианид калия:

Zn-2e-=Zn2+; 3Zn2++2Fe (CN)64+→K2Zn3[ (CN)6]2

Образовавшаяся комплексная соль цинка выпадает в осадок.

3 Конструкция.

Анализатор выполнен в виде измерительного блока, датчика и газового тракта. Для работы анализатора необходимо также устройство сжигания, которое может поставляться в комплекте анализатора. Для автоматического ввода значения массы навески в комплекте может поставляться корректор массы.

3.1 Измерительный блок конструктивно выполнен в виде унифицированной конструкции АСЭТ УТК. Для доступа к монтажу передней панели, последняя выполнена откидывающейся. Фиксация панели осуществляется двумя винтами, расположенными под крышками боковых стенок блока. Радиатор крепится к тыльной части блока также винтами. Монтаж блока выполнен на печатных платах, входная высокоомная часть усилителя рН-метра выполнена в виде отдельного экранированного блока. Экран усилителя от корпуса блока изолирован.

Печатные платы установлены в разъёмах, соединяющихся друг с другом объёмным монтажом. На передней панели блока размещены:

· Цифровой индикатор"%С";

· Цифровой индикатор" Навеска, г";

· Кнопки ручного набора массы навески;

· Цифровой индикатор "Время, мин."; кнопка "Сброс";

· Регулятор "Раб.точка" с лимбом;

· Регулятор "Градуировка" с лимбом;

· Кнопка проверки рабочей точки;

· Программный переключатель установки времени анализа;

· Выключатель сетевого питания и выключатель таймера.

3.2 Датчик выполнен в виде стойки, с двумя кронштейнами, на которых установлены:

· Сосуд электролитической ячейки;

· Электродная система рН-метра;

· Мешалка;

· Генераторные электроды;

· Выключатели генераторного тока и двигателя мешалки;

· Компенсатор холостого счёта.

3.3 Сосуд электролитической ячейки имеет два отсека, заполненные растворами и разделённые перегородкой. Правый отсек сосуда – катодный, левый – анодный. Отсеки электрически соединены с помощью токопроводящей плёнки, закрывающей отверстие между отсеками.

В качестве плёнки, проницаемой для электрического тока, применена гидратцеллюлозная плёнка (целлофан). Допускается использовать сорта целлофана, применяемые в пищевой и мясомолочной промышленности. Необходимо, чтобы применяемая плёнка впитывала воду, и при этом сохраняла достаточную механическую прочность. Важным критерием пригодности плёнки является соответствие величины тока титрования прибора номинальному значению (4А+0,2А для АН-7529 и 0,4А+0,02А для АН-7560) в течение всего срока работы плёнки (обычно плёнку меняют каждый раз при смене раствора). Плёнка крепится между двумя резиновыми накладками с помощью вкладыша, зажимаемого клиньями.

3.4 Электродная система рН-метра из стеклянного (измерительного) электрода и вспомогательного электрода.

Электродная система соединяется специальным антивибрационным кабелем со входом рН-метра, находящегося в измерительном блоке.

3.5 Мешалка, предназначенная для перемешивания поглотительного раствора, выполнена из нержавеющей стали, а её конструкция, состоящая из цилиндрической сетки с вращающимися внутри её проволочным ротором, обеспечивает эффективное поглощение углекислого газа раствором.

Мешалка приводится во вращение двигателем. Ось мешалки вращается в шарикоподшипнике, установленном на кронштейне крепления ячейки.

Вращение оси должно происходить по часовой стрелке (вид сверху), во избежание свинчивания мешалки.

На оси мешалки под крышкой ячейки установлена резиновая втулка, которая препятствует выходу брызг вместе с газом из сосуда вдоль оси наружу. При эксплуатации датчика нужно следить, чтобы эта резиновая втулка была прижата вверх с небольшим усилием, при котором зазор между резиновой втулкой и крышкой ячейки отсутствует, а трение между втулкой и платой не тормозит вращение мешалки.

3.6 Анод и катод, являющиеся генераторными электродами, конструктивно выполнены различно. В качестве анода используются сменные цинковые пластины толщиной 1÷3 мм марки ЦО или ЦР ГОСТ 3640-65. анод крепится винтом в левом отсеке сосуда электролитической ячейки.

Катод выполнен из нержавеющей стали в виде U-образной скобы с поперечными перемычками. Катод крепится к верхней крышке правого отсека сосуда ячейки симметрично относительно окна перегородки.

3.7 Тумблер "Мешалка" предназначен для включения и выключения двигателя мешалки, обеспечивающей перемешивание поглотительного раствора ячейки с целью увеличения эффективности поглощения углекислого газа, получающегося в результате сжигания проб анализируемых образцов.

Тумблер "Ток" предназначен для включения и выключения цепи тока генераторных электродов, обеспечивающего кулонометрическое титрование поглотительного раствора.

3.8 Компенсатор "Холостого счёта" предназначен для уменьшения интенсивности самопроизвольного счёта индикатора "%С" из-за наличия примесей в техническом кислороде.

Компенсатор состоит из 10 резисторов, коммутируемых переключателем "Компенсация". Компенсация обеспечивается подщелачиванием поглотительного раствора током, величина которого определяется положением переключателя "Компенсация" независимо от системы автоматического титрования.

4. Газовый тракт.

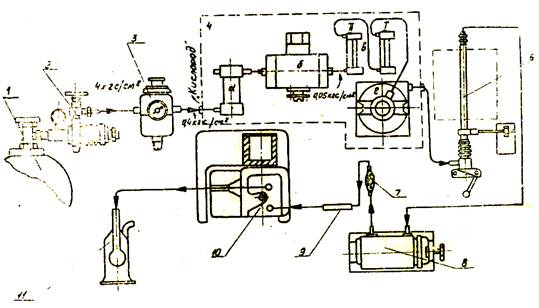

Рис.3.Газовый тракт анализатора АН-7529.

1-баллон; 2-редуктор; 3-редуктор-фильтр; блок газоподготовки (а – фильтр; б – редуктор-ограничитель; в – ротаметры; г – поглотитель); 5-дожигатель; 6-сожигательная трубка; 7-фильтр-поглотитель; 8-фильтр; 9-дроссель (капилляр); 10-сосуд ячейки; 11-склянка Дрекселя.

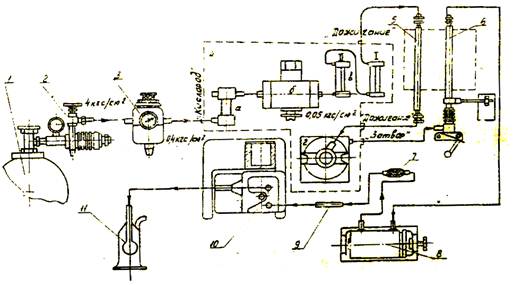

Рис.4.Газовый тракт анализатора АН-7560.

1-баллон; 2-редуктор; 3-редуктор-фильтр с манометром; 4-блок газоподготовки (А-фильтр, Б-редуктор-ограничитель, В-ротаметры, Г-поглотитель); 5-дожигательная трубка; 6-сожигательная трубка; 7-фильтр-поглотитель; 8-фильтр; 9-дроссель (капилляр); 10-сосуд ячейки; 11-склянка Дрекселя.

4.1 В состав газового тракта (рис.3 и 4) входят:

· Редуктор кислородный;

· Редуктор-фильтр с манометром;

· Блок газоподготовки;

· Фарфоровая трубка печи Ø 14 мм (дожигания) - только для АН=7560;

· Фарфоровая трубка печи Ø 23 мм с затвором и пробкой;

· Фильтр;

· Фильт-поглотитель окислов серы;

· Дроссель (капиллярный);

· Поглотительный сосуд ячейки датчика;

· Склянке Дрекселя;

· Соединительные резиновые рукава и трубки.

4.2 В качестве редуктора, понижающего давление до 0,4±0,1 МПа (4±1 кгс/см2), применяется кислородный редуктор ДКП-1-65. давление на входе редуктора должно составлять не менее 0,6 МПа и не более 15,0 МПа.
