Воздух, отфильтрованная жидкость и промывная вода из внутренней части барабана 7 идут в сепаратор 11, где воздух отделяется от жидкой фазы и идет на ПВФЛ.

Фильтрат из сепаратора 11 по барометрической трубе 12 идет в сборник фильтровой жидкости 13, откуда насосом 14 откачивается на дистилляцию.

При вращении барабана приставший к фильтрующей поверхности слой бикарбоната натрия попадает под от­жимной валик 6 для ликвидации образующихся на по­верхности осадка трещин, через которые могут попадать внутрь барабана воздух и промывная вода. После от­жимного валика осадок промывается слабой жидкостью или водой, поступающей из напорного бачка 4 для про­мывной воды в корыто 3, распределяющее воду ровной струей по ширине барабана. Количество подаваемой на промывку воды регулируют при помощи крана, установ­ленного между напорным бачком 4 и корытом 3. Про­мывная вода смешивается с фильтровой жидкостью внут­ри барабана и вместе с ней идет в сепаратор 11.

Промытый бикарбонат натрия вновь уплотняется вто­рым по направлению вращения барабана отжимным ва­ликом 6, подсушивается просасываемым через слой осад­ка воздухом, подаваемым по трубопроводу 5, и срезается с фильтрующей ткани ножом 8 на транспортер 10, кото­рый подает сырой бикарбонат натрия в содовую печь.

Кальцинация гидрокарбоната натрия

Кальцинация - термическое разложение гидрокарбоната натрия – является заключительной стадией в производстве кальцинированной соды. Основным назначением отделения кальцинации является получение определенного количества кальцинированной соды в виде непрерывного материального потока.

Технический бикарбонат натрия должен иметь белый цвет. Появление окраски указывает на коррозию стальных аппаратов в отделениях абсорбции и карбонизации. Окрашивает осадок окись железа, попадающая в него в результате коррозии.

Процесс кальцинации можно показать уравнением:

2 NaHCO3(тв.)=Na2CO3(тв.)+СО2(газ)+Н2О(пар).

Кроме этой основной реакции при нагревании технического бикарбоната могут протекать дополнительные реакции:

(NH4)2CO3↔2NH3(газ)+СО2(газ)+Н2О(пар),

NH4 HCO3↔2NH3(газ)+СО2(газ)+Н2О(пар).

Хлористый аммоний взаимодействует при нагревании с бикарбонатом натрия по реакции

NH4Cl(раств.)+ NaHCO3 (тв)↔NaCl(тв)+ NH3(газ)+СО2(газ)+Н2О.

Карбамат натрия в присутствии воды при нагревании переходит в соду согласно реакции

2NaCO2NH2+ Н2О↔ Na2CO3(тв.)+СО2(газ)+2NH3(газ).

Таким образом, в результате кальцинации в твердой фазе остаются Na2CO3 и NaCl, а в газовую фазу переходят NH3, СО2 и Н2О.

Наличие влаги в гидрокарбонате усложняет аппаратурное оформление, так как влажный гидрокарбонат натрия малосыпуч, комкуется и налипает на стенки аппаратов. Последнее объясняется тем, что влага, представляющая собой насыщенный раствор NaHCO3, при контакте с горячей поверхностью интенсивно испаряется. Выделяющаяся твердая фаза, кристаллизуясь, образует плотно прилипающую к поверхности корку.

Твердый слой соды, обладающей низкой теплопроводностью, ухудшает теплопередачу, а в содовых печах, обогреваемых снаружи топочными газами, - приводит к перегреву и прогоранию стенки печи. Для борьбы с этим явлением влажный гидрокарбонат натрия смешивают с горячей содой (ретуром). При этом образуется новая твердая фаза – трона (NaHCO3· Na2CO3·2 Н2О). Свободная влага связывается в кристаллизационную, и продукт становится сыпучим.

При кальцинации бикарбоната натрия и троны в газовую фазу выделяются СО2, NH3 и водяные пары. Аммиак и углекислый газ должны бать возвращены в производство. Углекислый газ используют в процессе карбонизации аммонизированного рассола, для чего полезно иметь газ с высоким содержанием СО2.

Процесс кристаллизации можно разделить на три периода по времени. Первый период характерен быстрым подъемом температуры. Разложения бикарбоната н наблюдается, и все тепло расходуется на подогрев материала, удаление кристаллизационной воды из троны и разложение углеаммонийных солей. Второй период характеризуется постоянством температуры материала (t~125°С). Подводимое тепло расходуется на термическое разложение NaHCO3. третьем периоде температура реакционной массы начинает резко возрастать. Это говорит о том, что процесс разложения бикарбоната закончился и подводимое тепло расходуется на нагрев полученной соды. На практике для ускорения процесса разложения NaHCO3 температуру соды на выходе из печи держат в пределах 140 – 160°С.

Технологическая схема процесса кальцинации

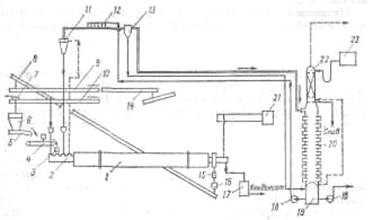

Рис. 11. Схема отделения кальцинации:

1- паровой конденсатор; 2- питающий смеситель; 3.15 – ячейковые питатели; 4,10 – ленточные транспортеры; 5 – вибропитатель;6-течка-бункер; 7-плужковый сбрасыватель; 8,9,14,16-транспортеры; 11-циклон; 12-коллектор газа кальцинации; 13-сепаратор;17-сборник конденсата; 18-центробежные насосы; 19-сборник слабой жидкости; 20-холодильник газа кальцинации;21-редукционная охладительная установка (РОУ); 22-промыватель газа кальцинации;23-сборник промывной жидкости.

Отмытый па фильтрах влажный гидрокарбонат натрия с общего ленточного транспортера 10 с плужковым сбрасывателем 7 подается в бункер 6 вибропитателя 5, откуда вибропитателем и ленточным транспортером 4 через ячейковый питатель 3 подается в смеситель 2. В смеситель же поступает ретурная сода и сода, отделяемая от газов кальцинации в циклоне 11.

Подготовленную в смесителе трону направляют в межтрубное пространство барабана кальцинатора 1. В результате тепловой обработки троны получают кальцинированную соду и газы кальцинации. Кальцинированная сода через ячейковый питатель 15 выводится из кальцинатора и поступает па систему транспорте­ров 8, 9, 16. С наклонного транспортера 8 через питатель произ­водится отбор соды в смеситель. Остальная сода транспорте­рами 9, 14 подается на склад.

Газы кальцинации удаляются из кальцинатора через сме­ситель 2, в котором с помощью компрессора создается вакуум. По пути к компрессору газы проходят сухую очистку в циклонах 11 и мокрую — в цеховом коллекторе газа кальцинации 12 и промывателе 22. Перед промывателем газы кальцинации охлажда­ются в холодильнике 20.

На орошение в коллектор газа кальцинации подают так назы­ваемую слабую жидкость, образующуюся при конденсации водя­ных паров в холодильнике газов кальцинации. Эта жидкость, соприкасаясь с газом, поглощает частично аммиак и содовую пыль, стекая после этого в сборник 19.

В холодильнике 20 газ проходит сверху вниз по межтрубному пространству, а в трубках противотоком движется охлаждающая вода. Для предупреждения закристаллизовывання трубок холо­дильника и лучшей промывки газа от содовой пыли межтрубное пространство орошается слабой жидкостью. В промывателе газ орошается водой, при этом он дополнительно охлаждается и пол­ностью отмывается от соды и аммиака.

Для обогрева кальцинатора подают водяной пар высокого давления. Перед подачей в кальцинатор он проходит редукцион­ную охладительную установку (РОУ), где его температура сни­жается до 270°С, а давление — до 3 МПа. В трубках кальци­натора пар конденсируется, отдавая тепло кальцинируемому материалу. Конденсат из кальцинатора выводится в сборник конденсата 17 и далее в расширители, где преобразуется в пар низкого давления.
