Максимальный водозабор: Q=955,55 л/с, HГ=40 м

, м

Таблица 4.6 - Определение значений Q и H при максимальном водоразборе (при пожаре)

По данным таблиц 4.4 и 4.5 построим характеристики трубопроводов

H – Qтр для трех режимов работы станции, совместно с главными характеристиками рабочих насосов.

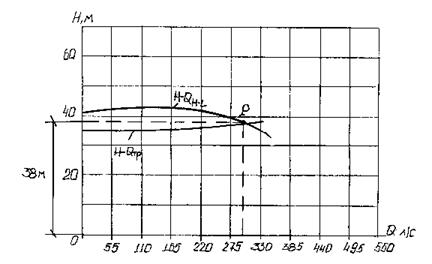

Рис. 4.6 - Характеристика трубопровода (I ступень)

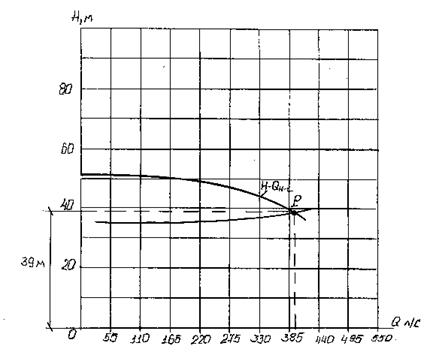

рис. 4.7 - Характеристика трубопровода (II ступень)

4.2.8 Параллельная работа насосов.

В проекте предусмотрена параллельная работа двух одинаковых насосов Д 1000 – 40 (I ступень) и Д 1250 – 65 (II ступень) на два одинаковых напорных трубопровода d=500 мм.

Режим работы рассчитывается по принятой схеме графическим способом (рис 4.8,4.9).

Режимная точка системы: «2 насоса – 2 трубопровода» характеризуется расчетными параметрами:

I ступень: QI= 585,60 л/с, HI=38 м;

II ступень: QI= 790,55 л/с, HI=39 м.

Рис. 4.8 - Характеристика параллельной работы двух насосов на два трубопровода (I ступень).

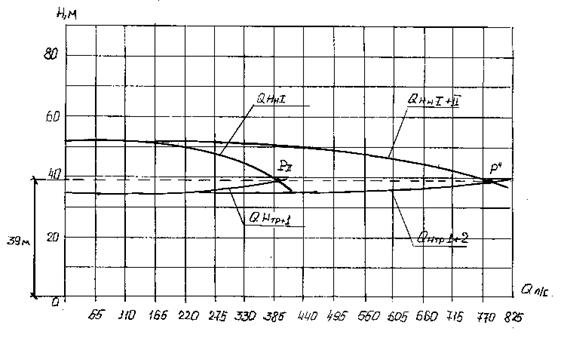

Рис. 4.9 - Характеристики параллельной работы двух насосов на два трубопровода (II ступень).

4.2.9 Определение заглубления насосной станции.

Величина заглубления насосной станции Hзагл, м определяется:

где Zз – геодезическая отметка поверхности земли у насосной станции – 75 м;

Zп – геодезическая отметка пола машинного зала, м определяется по формуле:

,

где hн – высота насоса =1,1 м;

hр – высота рамы на которой закреплен насос =0,2 м;

hф – высота фундамента насоса =0,5 м.

Насосная станция II подъема проектируется частично заглубленной. Пол машинного зала находится на отметке 72,7. Величина заглубления:

м.

4.3 Эксплуатация насосной станции.

4.3.1. Система заливки насосов.

Для обеспечения нормальных условий эксплуатации основного оборудования и сооружений насосной станции необходимо устройство различных вспомогательных систем, также использующих насосные и воздуходувные установки: вентиляции, маслоснабжения, заливки насосов (вакуум - систем), дренажа, осушения, удаления осадка, технического водоснабжения.

При установке насоса с положительной высоте насоса возникают проблемы с пуском насосной установки. В настоящем проекте следует предусмотреть установку с вакуум-насосами и вакуум-котлом.

Требуемую подачу вакуум-насоса, определяют Qвн, л/с, необходимого для заливки насоса по формуле:

, (4.13)

где Wтр – объем воздуха в смывающем трубопроводе, м3;

м3; (4.14)

Wк – объем воздуха корпуса насоса = 0,05 м3;

k – коэффициент запаса, учитывающий возможность проникновения воздуха через неплотности (сальники, флановые соединения) принимаем равным 1,05;

t – время, требуемое для создания необходимого для заливки разрегиения, принимаем t =4 мин;

Hат – напор, соответствующий атмосферному давлению, принимаем равным 10 м;

Hвс – геометрическая высота всасывания насоса, с учетом явления ковитации, определяемой по формуле:

, (4.15)

где, приведенная высота атмосферного давления принимаем 10 м;

- высота давления насыщенных водяных паров, для температуры воды 10° принимаем равной 0,12 м;

- ковитационный запас, определяемый по формуле:

, (4.16)

где n – частота вращения рабочего колеса = 1450 об/мин;

Q – подача воды насосом = 0,292 м3/с;

с – постоянная, зависит от быстроходности насоса принимаем равной 1050.

м;

- потери напора во всасывающем трубопроводе = 0,6466 м.

И так, высота всасывающего насоса с учетом явления ковитации Hвс, м:

м.

Требуемая подача вакуум-насоса:

л/с (4.17)

4.3.2 Подбор вакуум-насоса.

Подбираем вакуум-насос КВН-Н со следующими техническими характеристиками:

Таблица 4.7 - Технические характеристики вакуум-насосов.
