УСЛОВНЫЕ ЗНАКИ

Пункт управления (штаб) корпуса

Пункт управления (штаб) дивизии

Пункт управления (штаб) бригады, укрепленного района (цвет знака в соответствии с принадлежностью к виду ВС, роду войск, спец. войск)

Пункт управления (штаб) полка, отряда, комендатуры.

Командно-наблюдательный (командный) пункт (штаб) батальона, дивизиона, пункт управления комендатуры ВОСО, радиолокационной роты.

Командно-наблюдательный пункт роты: 1 - в обороне и в пешем порядке в наступлении; 2 - в движении на БМП (на другой технике - с соответствующим знаком). Командно-наблюдательный пункт взвода - с одной черточкой.

Наблюдательный пункт (пост), с указанием принадлежности с буквами внутри знака: А - артиллерийской, И - инженерный, Х - химический, Т - технического наблюдения. Цвет знака по роду войск.

Пункт управления (штаб)в движении.

1.Пункты управления

Разграничительная линия между армиями, тыловая граница армии.

Разграничительная линия между корпусами, тыловая граница корпуса.

Разграничительная линия между дивизиями (бригадами), их зонами, районами ответственности, тыловая граница соединения.

Разграничительная линия между полками отрядами.

Разграничительная линия между батальонами, заставами.

Районы расположения (сосредоточения), исходный район соединения, части и подразделения. Планируемый район обозначается пунктирной линией.

Расположение соединения, части в пунктах постоянной дислокации.

Район базирования авиационного соединения, части.

П р и м е ч а н и я:

1. Стационарные защищенные пункты управления обозначаются теми же знаками с короткой подсечкой у основания флажка, передовые и вспомогательные - знаками 3/4 их размера.

2. Воздушные, железнодорожные и корабельные пункты управления обозначаются теми же знаками, но 3/4 их размеры с обозначением соответствующего транспортного средства у основания флажка.

3. Цвет знака - по роду войск. Возле знаков или внутри них при необходимости могут наносится дополнительные надписи (время, состав, принадлежность и др.)

4. Без надписи возле знака - штаб.

2. Разграничительныелинии, расположения и боевые действия войск

Позиционный район, район огневых, стартовых позиций соединения, части ракетных войск и артиллерии и зенитных ракетных войск (указывается соответствующим знаком)

Район, занимаемый соединением (частью, подразделением) рода войск и специальных войск, с соответствующей надписью.

Район огневых позиций: артиллерийской группы, артиллерийского дивизиона с указанием расположения батареей ( условный знак вооружения указывается соответствующим знаком).

Положение соединения, части, подразделения в наступлении. Положение роты (взвода) - с двумя (одной) черточками.

Соединение, часть, подразделение в обороне.

Укрепленный район

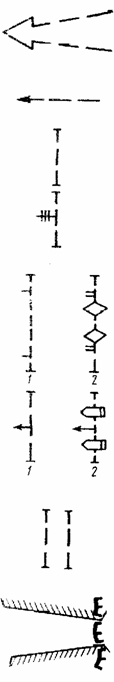

Боевые задачи соединения, части, подразделения в наступлении: 1 - ближайшая задача; 2 - дальнейшая задача.

Направление главного удара соединения.

Направление наступления (атаки) контратаки части, подразделения

Исходный рубеж, исходный рубеж для форсирования, рубеж регулирования.

Рубеж развертывания в батальоне колонны (в ротные и взводные колонны - соответственно с двумя и одной черточкой)

Рубежи: 1 - спешивания мотострелкового подразделения; 2 - посадки мотострелковых подразделений десантом на танки (на другую технику - с соответствующими знаками; штрихи - в сторону противника)

Рубеж перехода в атаку (ввода в бой, контратаки) мотострелкового и танкового подразделения на БМП (на другой технике и танкового подразделения - с соответствующими знаками)

Рубеж вероятной встречи с противником

Участок прорыва

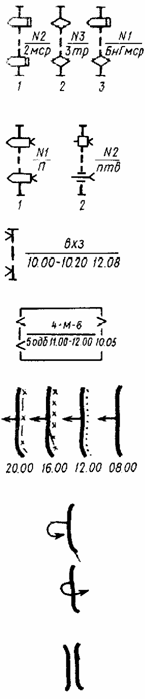

Огневой рубеж: 1 - мотострелкового подразделения на БМП; 2 - танкового подразделения; 3 - бронегруппы (на другой технике - с соответствующими знаками)

Рубеж развертывания: 1 - противотанкового резерва полка; 2 - противотанкового взвода с указанием номера рубежа и принадлежности (других подразделений - с соответствующими знаками и надписями)

Рубеж маскировки аэрозолями (дымами) с указанием подразделения, выполняющего дымопуск, время и даты

Район, маскируемый дамами, с указанием площади (4 км2), количества машин (6) и времени

Положение наступающих войск к определенному времени

Подразделение остановлено на достигнутом рубеже (атака отражена)

Подразделение отходит с занимаемого рубежа

Фронт (рубеж), занимаемый подразделениями сторон в бою.

Рубеж развертывания огнеметной части, подразделения

Огнеметное подразделение в боевых порядках войск

Рубеж включения станций помех оптико-электронным средством
