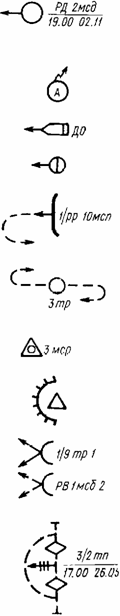

Разведывательный дозор (РГ - разведывательная группа; БРД - боевой разведывательный дозор; ИРД - инженерный, ХРД - химический разведывательный дозор) с указанием номеров, принадлежности и времени начала действий

Группа специального назначения армии

Дозорное отделение на БМП (на другой технике с соответствующими знаками и надписями)

Пеший дозор (2-3 военнослужащих)

Подразделение (группа), проводящее поиск (налет), с указанием его принадлежности

Пешие патрульные (пунктиром указывается маршрут патрулирования)

Секрет с указанием принадлежности

Сторожевой пост

Подразделение (группа) в засаде (с указанием его принадлежности): 1 - в огневой засаде; 2 - в разведывательной засаде

Разведка боем

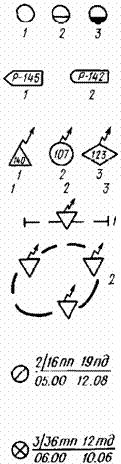

Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)

Посты: 1 - радиопеленгаторный УКВ; 2 - радиопеленгаторный КВ; 3 - радиотехнический

1 - радиоприемник; 2 - радиотехническая станция; 3 - радиопеленгатор

Разведывательно-сигнализационное устройство (РСУ); 2 - ретранслятор; 3 - устройство приема и отображения информации

Установка РСУ: 1 – на рубеже; 2 – в районе

Место захвата пленного с указанием его принадлежности, времени и даты захвата

Место изъятия документов убитого с указанием его принадлежности, время и дата изъятия документов

Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)

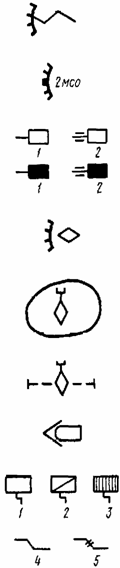

Траншея с ходом сообщения

Окоп с перекрытой щелью (блиндажом), занятый мотострелковым отделением

Деревоземляные огневые сооружения: 1 - для пулемета; 2 - для орудия

Танк в окопе (орудие, миномет и другие огневые средства - с соответствующим знаком). Цвет знака окопа такой же, как и цвет знака огневого средства

Район навешивания тралов

Рубеж навешивания тралов

Автомобиль в укрытии (другие виды техники - с соответствующими знаками и соответствующего цвета)

Укрытия: 1 - убежище; 2 - блиндаж; 3 - долговременное сооружение; 4 - открытая щель; 5 - перекрытая щель

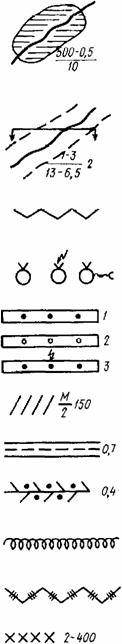

Затопленный участок местности с указанием ширины участка (500 м) и продолжительности затопления (10 ч)

Прогнозируемая зона затопления местности при полном разрушения плотины с указанием направления и параметров волны активного затопления в створе: ширина (1 км), глубина (3 м), время добегания волны (13 ч), продолжительность затопления (6,5 ч), скорость распространения (2 м/с)

Эскарп (контрэскарп)

Фугасы: 1 - неуправляемый; 2 - управляемый по радио; 3 - управляемый по проводам

Минные поля (размеры - в масштабе карты): 1 - противотанковые; 2 - противопехотные; 3 - управляемые

Надолбы с указанием их вида (М - металлические, ЖБ - железобетонные), количество рядов (2) и протяженности (150 м)

Противотанковый ров с указанием протяженности (0,7 км)

Минированный завал с указанием протяженности (0,4 км)

Малозаметное заграждение (проволочная спираль, сеть на низких кольях, проволока внаброс). Для обозначения электризуемых заграждений ставится знак

Проволочное заграждение (количество штрихов - число рядов)

Участок заграждений из ежей с указанием количества рядов (2) и протяженности (400 м)

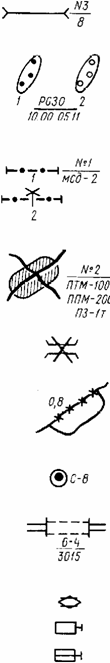

Проход в заграждении с указанием его номера и ширины (8 м)

Минные поля, установленные средствами дистанционного минирования, с указанием средства и времени установки: 1 - противотанковое; 2 - противопехотное

Рубеж минирования подвижного отряда заграждений: 1 - с указанием номера рубежа, принадлежности и номера ПОЗ; 2 - на вертолетах

Узел инженерных заграждений с указанием его номера, типа (ПТМ, ППМ) количества (100, 200) мин и массы подрывных зарядов (1 т)

Разрушенный мост, объект (синий цвет - противником, красный цвет - своими силами)

Разрушенный (неисправный) участок дороги с указанием его протяженности (0,8 км) и объезда

Пункт водоснабжения (С - скважина, р - родник, К - колодец) с указанием производительности (8 м3/ч)

Туннель с указанием его высоты (6 м), ширины (4 м) и длины (3015 м)

Танковый мостоукладчик

Гусеничный плавающий бронетранспортер

Гусеничный самоходный паром (паромно-мостовая машина

Понтонный парк (ПМП - понтонно-мостовой парк, ТПП - тяжелый понтонный парк)

Инженерная техника на колесной базе (ТММ - тяжелый механизированный мост, ПКТ - путепрокладчик)

Инженерная техника на гусеничной безе (БАТ - путепрокладчик)

Переправа танков под водой с указанием глубины (3 м), ширины водной преграды (180 м), ширины трассы (40 м), характера дня (П - песчаное, Т - твердое) и скорости течения (0,8 м/с)

Десантная переправа с указанием количества и типа переправочно-десантных средств

Участок форсирования с указанием вида переправы (ПМП - понтонно-мостовая; ГСП - гусеничный самоходный паром; ПММ - понтонно-мостовая машина), количество паромов и грузоподъемности

Мост на жестких опорах с указанием его длины (120 м), ширины (4 м), грузоподъемности (60 т) и вида (Н - низководный, В - высоководный, П - подводный, Д - деревянный, К - каменный, М - металлический, ЖБ - железобетонный

Мост на плавучих опорах с указанием типа и парка, длины моста (120 м) и грузоподъемности (60 т)

Ледяная переправа с указанием его общей длины (250 м), типа и длины составных частей (140 и 110 м), грузоподъемности (60 т)

Ледяная переправа с указанием ее номера и грузоподъемности (60 т)

Противоминные заграждения

Брод с указанием его глубины (0,8), длины (120 м), характер дна (П – песчаное), скорости течения (0,5 м/с)
