Другим мероприятием по защите кабелей от коррозии блуж-дающими токами является повышение переходного сопротивления между кабелем и окружающим его грунтом, а также между ка­белем и рельсами электрической железной дороги или трамвая. Для этого кабели стараются по возможности прокладывать вдали от рельсов. В местах пересечения кабелей с рельсами устраивают кабельную канализацию из асбестоцементных труб. Наряду с при­менением дополнительных изолирующих покрытий аналогично защите от почвенной коррозии осуществляют прокладку кабелей в деревянных или железобетонных желобах.

При прокладке кабелей по металлическим или железобетонным мостам эти кабели тщательно изолируют, не допуская электриче­ского соединения металлических оболочек кабеля или стальных труб, в которых он проложен, с металлическими деталями мостов.

Повышение переходного сопротивления между кабелем и рель­сами достигается также выполнением рекомендаций по прокладке и монтажу кабелей. К их числу относятся рекомендации об изоля­ции кабеля от корпусов релейных шкафов, изоляция от муфты светофорного станка и металлического основания светофорной мачты и т. п.

Электрические методы защиты. Наряду с перечисленными методами защиты широко применяются электрические методы за-щиты кабелей от коррозии блуждающими токами. К электрическим методам защиты относятся электрический дренаж, катодная за-щита, анодные электроды и электрическое секционирование.

Электрический дренаж представляет собой устройство для от-вода блуждающих токов со свинцовой оболочки и брони проло-женного в земле кабеля в ту электрическую систему, которая создает эти токи.

Присоединение электрического дренажа к кабелю произво-дится в точке, где потенциал кабеля выше потенциала той части сети, куда отводятся блуждающие токи, т. е. в анодной зоне. Если такое состояние потенциалов остается постоянным, то при-меняется так называемый простой электрический дренаж. Как видно из рис. 25, а, простой дренаж представ-ляет собой изолированный от земли провод, соединяющий оболочку и броню защищаемого кабеля с тяговым рельсом или другой частью обратной сети. Так как при наличии дренажа ток из обо-лочки и брони кабеля отводится через дренажный провод, то элек-тролиз (коррозия) в месте выхода тока из оболочки кабеля отсут-ствует. Резистор R в цепь дренажа включается для ограничения тока в этой цепи. Для этой же цели служит плавкий предохрани-тель Пр. Включенное параллельно предохранителю реле Р при перегорании предохранителя замыкает свои контакты и по сиг-нальной цепи передается сигнал о выключении дренажной уста-новки. Подключив к зажимам 1-2 амперметр и выключив ру-бильник, можно измерить величину отводимого через дренаж тока.

Приведенный на рис. 25, а электрический дренаж весьма прост по конструкции, но обладает существенным недостатком, так как применим только в устойчивых анодных зонах. Если в месте подключения дренажа, имеющего двустороннюю проводи-мость, потенциал рельсов изменится и станет выше потенциала оболочки кабеля, то в дренаже появится обратный ток, т. е. ток из рельсов в оболочку кабеля. Протекающий по оболочке кабеля обратный ток будет уходить с оболочки кабеля в землю в другом месте, т. е. образовывать анодную зону там, где дренажа может не оказаться, и, следовательно, в этом месте будет наблюдаться коррозия оболочки кабеля. Поэтому более широкое распро­странение для защиты кабелей от коррозии получили так на­зываемые поляризован­ные дренажи, облада­ющие односторонней проводи­мостью. Известен целый ряд конструкций поляризованных дренажных установок с приме­нением в схеме поляризованных реле и вентилей.

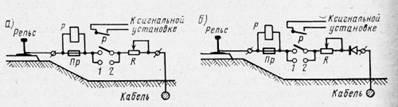

Рис. 25. Принципиальная схема простого и поляризованного дренажа

Рис. 26. Принципиальная схема катодной установки

Рассмотрим в качестве при­мера наиболее прострую схему

поляризованного дренажа с селеновым выпрямителем или герма­ниевым диодом (рис. 25, б), называемого вентильным дре­нажем. Как видно из схемы, ток из оболочки кабеля может свободно идти к рельсам, а в том случае, когда потенциал рельсов станет выше потенциала оболочки кабеля, тока в цепи дренажа практически не будет, так как включенный в цепь вентиль пред­ставляет для токов обратного напряжения большое сопроти­вление.

Катодная защита применяется главным образом в ме­стах с явно выраженными анодными зонами на кабельных оболоч­ках. Принцип действия этой защиты заключается в том, что на участках, где наблюдается выход блуждающих токов из оболочки кабеля, к последней подключают отрицательный полюс какого-либо источника постоянного тока. Обычно постоянный ток полу­чают от выпрямителя (селенового или собранного на германиевых диодах), получающего питание от сети переменного тока.

На рис. 26 показана принципиальная схема катодной уста­новки, состоящей из выпрямителя В, получающего питание от сети переменного тока, напряжением 127/220 В через трансформа­тор Тр. Отрицательный полюс выпрямителя на стороне выпрямлен­ного напряжения подключают в анодной зоне к металлической оболочке и броне кабеля, а положительный полюс - к специаль­ному заземлителю (аноду), имеющему сопротивление растеканию порядка 1-5 Ом и устанавливаемому на расстоянии не менее 50 м от защищаемого кабеля. В приведенной схеме ток от положитель­ного полюса выпрямителя течет по изолированному от земли проводу к заземлителю и далее, растекаясь по земле, входит в обо­лочку кабеля и возвращается по другому проводу к отрицатель ному полюсу выпрямителя.
