Способы и особенности прокладки кабелей связи

Прокладка в канализации

Глубину траншеи для прокладки трубопроводов кабельной канализации выбирают такой, чтобы расстояние между верхней частью трубопровода и поверхностью грунта под тротуаром было не менее 0,5 м, под мостовой - не менее 0,7 м. Ширина траншеи зависит от общей емкости трубо­провода канализации.

Перед укладкой труб дно траншеи выравнивают и хорошо утрамбовывают, а в каменистом грунте устраивают постель из песка или просеянной, земли. Укладку труб в траншее производят с некоторым уклоном (3-4 мм на 1 пог. м трубопровода) в сторону кабельных колодцев для стока воды, которая может попасть в трубопровод.

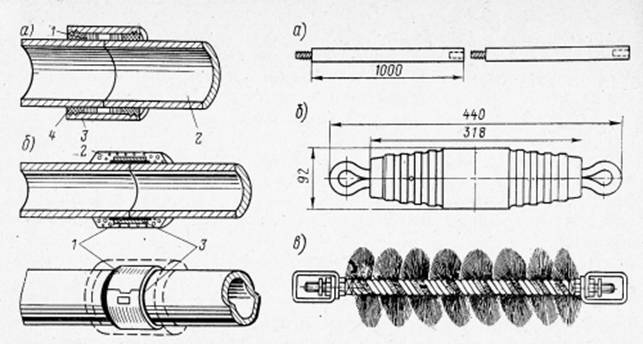

Рис. 3. Заделка стыка асбестоцементных труб Рис. 4. Приспособления для подготовки ка налов к протягиванию кабеля

Укладываемые в траншею асбестоцементные трубы соединяют встык при помощи асбестоцементных муфт (рис. 3, а) с внутрен­ним диаметром, несколько большим наружного диаметра трубы. Между трубой 2 и муфтой 3 для создания герметичности устанав­ливают резиновые кольца или заделывают зазоры смоляной пак­лей /, после чего место стыка заделывают цементным раствором или заливают битумной мастикой 4.

Более широкое распространение получил способ соединения труб при помощи манжет 1 из кровельной стали, затягиваемых на. стыках (рис.3, б) с последующей заделкой 2 цементным раствором. Под манжету перед ее затяжкой прокладывают бандаж 3 из гидроизола или ткани (мешковины, миткаля), пропитанной битумной мастикой.

Находит также применение соединение асбестоцементных труб при помощи полиэтиленовых манжет в виде цилиндрической трубы длиной 90 мм. Внутренний диаметр манжеты на 5 мм меньше наружного диаметра соединяемых труб и манжеты надевают на стык, предварительно их подогрев в воде до 80-90°, вследствие чего их диаметр увеличивается и они размягчаются. Разогретую манжету сначала надевают на один конец трубы до выступа, имеющегося в середине манжеты, а затем с другой стороны на конец второй трубы до выступа. После остывания манжеты она суживается и плотно облегает место соединения труб. Полиэтиле­новые трубы соединяют между собой встык при помощи сварки. При прокладке многоотверстной канализации устраивают блок из нескольких труб, заделывая стыки в общий бетонный пояс. В местах установки колодцев отрывают котлован, в который опускают при помощи крана, или лебедки детали сборного железо­бетонного колодца, соединяя их затем цементным раствором. Трубопроводы заводят в отверстия, предусмотренные в боковых стенках колодца, и также заделывают цементным раствором. Сверху на входное отверстие колодца ставят круглый чугунный люк с двумя крышками, а внутри колодца на его сте­нах - стальные кронштейны с консолями для укладки кабелей.

Перед протягиванием кабеля в канализации предварительно проверяют состояние ее каналов. Для этого от одного колодца до другого при помощи свинчивающихся дюралюминиевых палок (рис. 4, а) протягивают стальной трос, а затем при помощи троса пробный цилиндр (рис. 4, б) и стальную щетку (рис. 4, в), чтобы выровнять и сгладить стенки каналов в местах стыка труб и очистить полость труб от сора.

Кабель протягивают в канализации по участкам между смеж­ными колодцами, для чего над одним из колодцев устанавливают на козлах 2 (рис. 5) барабан 1 с кабелем, а у соседнего колодца - ручную или моторную лебедку 7, затем трос 6, протянув через канал трубопровода и пропустив его через блок 5, скрепляют с концом кабеля при помощи стального кабельного чулка 4 и, вращая ручку лебедки, протягивают кабель по каналу. Для того чтобы кабель не повредился о края трубопровода, на входе и выходе трубопровода устанавливают кабельное колено 3 или втулку. Для уменьшения тяговых усилий поверхность свинцовой оболочки кабеля при его протягивании смазывают техническим вазелином. Кабели в пластмассовой оболочке смазывать вазелином нельзя и оболочку таких кабелей при протягивании смачивают водой. До и после протяжки кабеля его испытывают. В колодцах оставляют запас кабеля, необходимый для монтажа соединитель­ных и разветвительных муфт и укладки кабеля по стенам колодца.

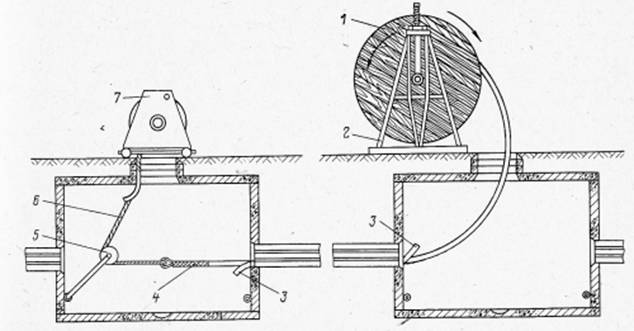

Рис. 5. Протягивание кабеля в канализации

МОНТАЖ КАБЕЛЕЙ

Разделка концов кабелей связи с металлическими оболочками

Состав работ при монтаже кабелей зависит от типа кабеля, способа его прокладки и назначения кабельной линии.

К основным видам монтажных работ относятся сращивание отдельных кусков (строительных длин) кабеля в соединительных и разветвительных муфтах, монтаж оконечных кабельных уст­ройств (оконечных муфт, боксов и т. п.),. а на кабелях, содержа­щихся под избыточным воздушным давлением, -монтаж газо­непроницаемых муфт. Высокое качество и тщательность выполне­ния монтажных работ, точное соблюдение правил и инструкций по монтажу, а также соблюдение чистоты и аккуратности при прове­дении монтажа кабеля в значительной степени предопределяют надежность и бесперебойность действия кабельной линии в экс­плуатации.

Разделку концов и сращивание кабеля, проложенного непосред­ственно в земле, производят в котлованах, а кабеля, проложенного вканализации, -в кабельных колодцах. При этом работам по сращиванию концов кабелей должно предшествовать проведение испытаний и электрических измерений сращиваемых кабелей.

Затем концы кабелей размечают с таким расчетом, чтобы кабель после установки на него муфты можно было уложить на консоли вкабельном колодце или выложить запас кабеля в котловане на случай перезаделки муфты в процессе эксплуатации кабеля. Колодец или котлован очищают от осыпавшейся земли и мусора, а над котлованом независимо от погоды устанавливают палатку. Концы сращиваемых кабелей укладывают на козлы и прочно к ним привязывают.

Разделку концов голых освинцованных кабелей марок ТГ, ТЗГ и др. производят следующим образом. Концы кабелей обре­зают ножовкой с таким расчетом, чтобы они перекрывали друг друга на длину, равную или несколько большую длины устанавли­ваемой свинцовой муфты, и на свинцовой оболочке Делают отметки (рис. 6,а) будущего положения краев муфты при ее последую­щей запайке. Если при соединении концов кабелей применяется цилиндрическая свинцовая муфта без разреза, то ее надевают конусом вперед на один из концов кабеля и временно продвигают по кабелю в сторону, чтобы она не мешала дальнейшей разделке; при использовании муфты с поперечным разрезом одну из ее поло­вин надевают на один, а другую на другой конец кабеля. Отступив от отметок на кабеле на 30-40 мм, на оболочке кабелей делают круговые надрезы и от них к концам кабелей по два продольных надреза (рис, 6, б) с расстоянием между ними 6-8 мм. Эти надрезы надо делать достаточно аккуратно, чтобы не повредить расположенную под свинцовой оболочкой поясную изоляцию кабеля. Образовавшуюся в результате надрезов узкую полоску свинца захватывают плоскогубцами (рис. 6, б) и отрывают. После этого захватывают оставшуюся часть свинцовой оболочки (рис. 6, г), разгибают и также удаляют.
