Сигнальные кабели со свинцовой оболочкой и все типы сигналь­ных кабелей и кабелей связи с неметаллическими оболочками не ставятся, под избыточное давление и проверку их состояния осу­ществляют только путем электрических измерений сопротивления изоляции, отсутствия сообщения жил между собой и их обрыва, а также наружным осмотром кабеля при раскатке его с барабана. При этом измерение сопротивления изоля­ции жил и испытание их на обрыв у сигнальных и контрольных кабелей производят при помощи мегомметра, как это показано на рис.2.

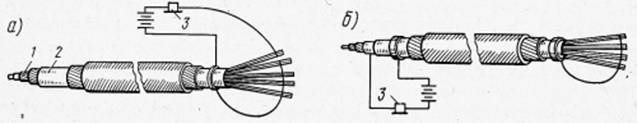

Рис. 1. Проверка жил кабеля связи

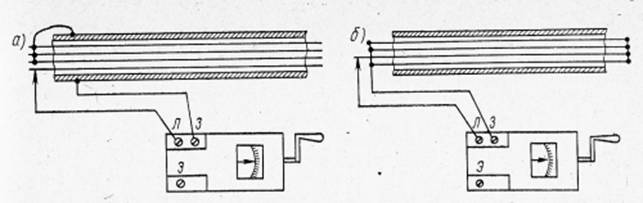

Рис. 2. Проверка жил сигнальных и контрольных кабелей при помощи мегомметра

Разделку кабеля для измерений при помощи мегомметра про­изводят так же, как и при измерении сообщения жил между собой и обрыва жил. При измерении изоляции жилы (рис. 2, а) один проводник, присоединенный к выводу Л мегомметра, соединяют с испытываемой жилой, а другим проводником соединяют вы­вод 3 с металлической оболочкой или с остальными жилами, со­единенными между собой (у кабелей с пластмассовой оболочкой). Вращая ручку мегомметра с частотой около 130 об/мин, по его шкале отсчитывают величину сопротивления изоляции жилы. В зависимости от типа мегомметра им можно измерять величину сопротивления изоляции до 500-1000 МОм. При испытании мегом­метром жил на обрыв (рис. 2, б), если проверяемая жила не - имеет обрыва, то при вращении ручки мегомметра стрелка его прибора будет оставаться на нуле. При обрыве стрелка откло­нится влево, указывая величину большого сопротивления, что будет свидетельствовать о наличии обрыва жилы.

По окончании электрических испытаний жилы кабеля обре­зают и металлическую оболочку обоих концов кабеля на барабане запаивают; концы кабелей с неметаллической оболочкой тщательно изолируют при помощи полихлорвиниловой ленты или другим способом для предотвращения попадания в кабель влаги.

Кабели дальней связи и кабели местной связи с металличе­ской оболочкой емкостью 50 пар и более перед прокладкой ставят под избыточное давление.

Укладка кабеля в траншею и защита его от механических повреждений

Размотку кабеля с барабанов и его последующую укладку в траншею производят механизированным или ручным способом.

Если местные условия не позволяют применить механизирован­ный способ прокладки кабеля, то кабель разматывают и уклады­вают вручную. Для этого барабан с кабелем устанавливают около траншеи на металлические или деревянные козлы, чтобы барабан мог свободно вращаться на оси, вставляемой в его втулку. Устанавливают барабан так, чтобы вращение его на оси происходило по стрелке, изображенной на щеке барабана, а кабель при разма­тывании шел сверху барабана.

После установки барабана расшивают закрывающие кабель доски и начинают размотку кабеля, причем барабан вращают за щеки, а не силой тяги кабеля. Разматываемый кабель рабочие несут на руках и сначала укладывают по бровке траншеи, а за-тем опускают его на дно. Число рабочих, участвующих в размотке и укладке кабеля, берут из такого расчета, чтобы масса кабеля, приходящаяся на одного рабочего, не превышала 35 кг. Опущенный в траншею кабель укладывают с некоторой слабиной по слегка волнистой линии без натяжки для предотвращения чрезмерного натяжения кабеля в дальнейшем при усадке и возможных сме­щениях грунта.

При наличии большого количества пересечений трассы кабеля с различными подземными сооружениями, когда кабель опустить в траншею нельзя, производят его протаскивание по дну тран­шеи по роликам при помощи стального троса и ручной лебедки, тягача или трактора.

'Прокладку строительных длин кабеля производят с таким расчетом, чтобы в котлованах, где в последующем производится установка на кабеле соединительных или разветвительных муфт, концы кабеля перекрывали друг друга примерно на 2 м. При двухкабельной системе укладку обоих кабелей в траншею произ­водят одновременно.

После прокладки строительных длин кабеля производят по­вторную проверку их состояния (испытание герметичности обо­лочки, электрические измерения) для того, чтобы выяснить, не повредился ли кабель при прокладке, а затем приступают к за­сыпке траншеи.

В мягких грунтах засыпку производят вынутым из траншеи грунтом, а в каменистых и скальных грунтах кабель предвари­тельно засыпают слоем песка или мягкого грунта толщиной 10 см, образуя «верхнюю постель». Засыпку и утрамбовку грунта в траншее производят в несколько приемов. Сначала насыпают слой грунта толщиной 0,2-0,3 м и плотно его утрамбовывают. Затем насыпают следующий слой грунта такой же толщины и тоже утрамбовывают и т. д. В населенных пунктах и на террито­рии станций засыпку и утрамбовку траншеи производят с одно­временной поливкой слоев грунта водой, что снижает его дальней­шую осадку.

Котлованы, в которых при монтаже кабеля будут устанавли­ваться соединительные, разветвительные муфты и пупиновские ящики при засыпке траншеи оставляют открытыми и засыпают только после окончания монтажных работ.

Защиту прокладываемого кабеля от механических поврежде­ний производят при его прокладке под железнодорожными и трам­вайными путями на пересечении с шоссейными и грунтовыми дорогами, под проезжими частями улиц, в местах пересечений с подземными сооружениями и другими кабелями, заключая ка­бель на участке пересечения в асбоцементные трубы с таким рас­четом, чтобы они выходили на 1 м за пределы пересечения.

Кабели защищают при их прокладке в скалистых грунтах на глубине 0,5 м, в садах и огородах, при прокладке в одной траншее десяти и более сигнальных и других кабелей, а также при прокладке в траншее на глубине менее 1 м силовых кабелей с ра­бочим напряжением выше 1 кВ. В этих случаях кабель для защиты покрывают бетонными плитами или слоем красного, кирпича.

После прокладки кабеля составляют исполнительный план трассы его прокладки. При этом точно замеряют расстояние кабеля от каких-либо ориентиров (например, от оси железнодорожных путей, пикетных и километровых столбиков, построек в населен­ных пунктах и т. п.). Трассу кабелей дальней связи отмечают также при помощи установки замерных столбиков (пикетов), отмечая ими места установки соединительных и разветвительных муфт, поворотов кабеля и т. п. Железобетонные замерные столбики устанавливают на расстоянии 1,5 м от кабеля или муфты в сторону поля, зарывая их в землю на глубину 0,7 м. Каждый столбик снабжается табличкой, на которой условно обозначают назначение столбика, например соединительная муфта, пупиновский ящик, поворот кабеля вправо и т. п.

На план, кроме трассы проложенного кабеля, наносят другие подземные и надземные сооружения, например пересекающие кабель и идущие параллельно трубы водопровода и газопровода, другие кабели, дороги, кюветы и т. п., расположенные в полосе 20-30 м от кабеля.

Составление исполнительного плана облегчает в дальней­шем эксплуатацию кабеля и позволяет более точно и быстро определять места его повреждений.
