Свинцовую оболочку у обреза слегка отгибают наружу, удаляют заусенцы и перевязывают оголенную кабельную скрутку хомутом из проваренной в парафине миткалевой ленты (рис. 6, д) так, чтобы часть ее попала под свинцовую оболочку, что предохраняет поясную изоляцию кабельной скрутки от повреждений об острый край свинцовой оболочки и от разрыва поясной изоляции при последующем отгибании в стороны кабельных пар или четверок. Далее_ с кабельной скрутки сматывают бумажные ленты поясной изоляции и, свернув их в ролики, временно подвязывают к кабелю (рис. 6, в).

У кабелей местной связи марки ТГ или ТБ с воздушно-бумаж­ной изоляцией жил освобожденную от поясной изоляции кабель­ную скрутку, как правило, прошпаривают кабельной массой МКП-1. Для этого концы кабелей помещают над противнем и поли­вают нагретой до 120-130° С кабельной массой до прекращения выделения из кабельной скрутки пены и пузырьков воздуха. Кабели с кордельно-бумажной и пластмассовой изоляцией жил не прошпаривают.

Концы подземных бронированных кабелей ТБ, ТЗБ и др. при установке соединительных и разветвительных муфт обычно разде­лывают в котлованах. Закрепленные в котловане на козлах концы

бронированных кабелей обрезают с таким расчетом, чтобы они перекрывали друг друга на длину, равную или несколько большую длины чугунной муфты (рис. 7, а).

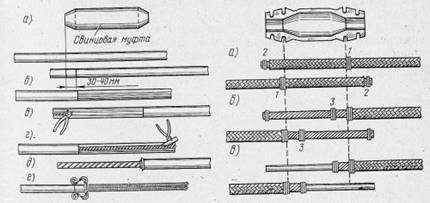

Рис. 6. Разделка концов голого ос- Рис. 7. Разделка концов брониро-

винцованного кабеля ванного кабеля

Против цилиндрических частей муфты на наружный покров из кабельной пряжи устанавли­вают бандажи 1 из трех-четырех витков спаечной проволоки; такие же проволочные бандажи 2 ставят на ленточную броню у обреза кабелей, чтобы при снятии наружного покрова броневые ленты не раскручивались. У бандажей 1 кабельную пряжу обре зают и удаляют. На длине 40-50 мм от обреза кабельной пряжи поверхность броневых лент тщательно зачищают напильником и залуживают. На облуженном месте на расстоянии 15 мм от обреза кабельной пряжи устанавливают бандажи 3 (рис. 7, б) из дв'ух кусков медной проволоки диаметром 1,2 мм и длиной около 750 мм и припаивают их к броне, а оставшиеся концы проволоки скручи­вают и временно отгибают в сторону. Эти концы проволоки в даль­нейшем служат для электрического соединения брони и свинцовой оболочки сращиваемых концов кабелей.

На расстоянии 10 мм от края бандажа 3 броневые ленты пооче­редно надпиливают до половины толщины трехгранным напиль­ником, затем, сняв бандажи 2 и раскрутив бронеленты, их отламы­вают по надпилу. После удаления брони разматывают и осто­рожно отрезают нижний слой кабельной пряжи и кабельной бу­маги, а оголенную свинцовую оболочку (рис. 7, в) протирают до блеска тряпкой, смоченной бензином. Дальнейшая разделка концов бронированного кабеля со свинцовой оболочкой выполняется так же, как и разделка голых освинцованных кабелей. Разделанные и подготовленные к соединению в прямой муфте концы кабеля марки ТЗБ показаны на рис. 8.

Разделка кабелей с алюминиевой оболочкой имеет некоторые особенности по сравнению с разделкой кабелей, имеющих свинцо­вую оболочку. После разметки на алюминиевой оболочке мест будущей установки конусов свинцовой соединительной муфты в местах будущего обреза оболочки на ней трехгранным напильни­ком делают кольцевые надпилы и от этих надпилов в сторону от концов кабеля алюминиевую оболочку залуживают цинково-оловянистым припоем.

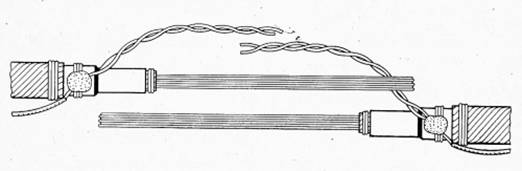

Рис. 8. Концы бронированного кабеля, подготовленные к сращиванию

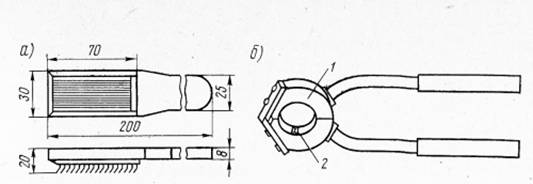

Рис. 9. Кардная щетка и лудильные клещи

Перед залуживанием оболочку в месте нанесения припоя про­тирают тряпкой, смоченной в бензине, и тщательно зачищают стальной кардной щеткой (рис. 9, а). Залуживание производят при помощи лудильных клещей (рис. 9, б), основной деталью которых является паяльная разъемная муфта 1, изготовленная из меди. Внутренний диаметр муфты должен быть равен наружному диаметру залуживаемой оболочки. Внутри одной половины муфты вырезано корытообразное углубление, в котором закреплена стальная пластинка (резец) 2.

Муфту лудильных клещей нагревают пламенем паяльной лампы до температуры плавления цинково-оловянистого припоя и на внутреннюю поверхность муфты наплавляют припой, который скапливается в корытообразном вырезе муфты; затем быстро раздвинув клещи, обхватывают муфтой алюминиевую оболочку и, сжав рукоятки клещей, два-три раза поворачивают их вокруг оси кабеля и снимают; при поворачивании клещей резец снимает с поверхности оболочки пленку окисла и поэтому облуживание поверхности проходит достаточно хорошо. При отсутствии лудиль­ных клещей облуживание выполняют, нагревая место залужива-ния пламенем паяльной лампы и растирая расплавленный припой по поверхности оболочки стальной кардной щеткой, снимающей пленку окисла.

На облуженный поясок оболочки наносят слой обычного свин-цово-оловянистого припоя ПОС-30 и разглаживают его тряпкой, пропитанной прошпарочной кабельной массой. После такого залуживания алюминиевой оболочки разделываемых концов ка­белей оболочку надламывают по сделанному ранее кольцевому надпилу и, вращая по направлению намотки лент поясной изоля­ции, снимают. Дальнейшая разделка выполняется аналогично разделке концов у кабелей со свинцовой оболочкой.

Сращивание жил кабелей в соединительных муфтах

Перед тем как приступить к сращиванию (соединению) жил, из котлована или колодца удаляют все посторонние предметы (об­резки кабельной пряжи, брони и пр.), а на дно котлована или колодца расстилают брезент. Затем подготовляют и протираютбензином инструмент для соединения жил, и монтер, производящий сращивание, тщательно протирает бензином руки. Монтажные материалы непосредственно перед сращиванием жил просушивают, а используемые при сращивании бумажные гильзы, групповые кольца и нитки прошпаривают.

Сращивание начинают с разборки повивов кабеля. Для этого верхний, а затем и последующие повивы кабеля разделяют на два пучка, которые затем отгибают и временно привязывают к обо­лочке. Начиная сращивание жил в кабелях с парной скруткой, обычно сращивают пары жил нижней половины наружного повива, а затем пары жил нижней половины следующего повива и т. д. Затем сращивают все жилы центрального повива и далее все жилы верхних полуповивов в порядке их следования от центрального повива к наружному. При соединении концов кордельных кабелей с четверочной скруткой жил вначале сращивают жилы четверок центрального повива, а затем последующих повивов. Во всех случаях первоначально в каждом повиве сращивают сначала жилы счетной пары или счетной (контрольной) четверки, а затем после­дующие пары или четверки.

Рассмотрим технологию сращивания жил в четверке. Эту операцию начинают с того, что две четверки одинакового порядко­вого номера в сращиваемых концах кабеля выравнивают и уклады­вают рядом. Навитые на эти четверки нитки сдвигают к свинцовой оболочке и затягивают, затем на обе четверки надевают групповые кольца 1 (рис.10, а) и пишут на них номер четверки, а на каждую из жил четверки одного из концов кабеля надевают изолирующие гильзы 2.
