Рис. 14. Опрессованная алюминиевая муфта

При соединении концов кабеля методом холодного опрессования после разделки концов кабеля (без облу-живания алюминиевой оболочки) специальным приспособлением на длине 35-40 мм развальцовывают (расширяют) алюминиевую оболочку обоих концов кабеля и между сердечником кабеля и оболочкой вставляют стальные опорные втулки. Эти втулки защи­щают сердечник кабеля от смятия в процессе дальнейшего опрес­сования.

Затем на один из концов кабеля (рис.14) надевают алюминие­вую трубку-муфту 4, а на другой (если он имеет наружный поли­этиленовый шланг 2) - полиэтиленовую трубку, предназначен­ную для последующей защиты алюминиевой трубки-муфты. После соединения и запайки жил четверки и изолирования места сростка концов кабеля предварительно зачищенные кардной щеткой внутреннюю поверхность трубки-муфты и развальцованные уча­стки 3 концов кабеля смазывают клеем БФ или кварцево-вазели-новой пастой (смесь вазелина с мелким песком). Затем трубку-муфту надвигают на сросток и гидравлическим прессом опрессовы-вают концы муфты при помощи специальных матриц. Опрессован-ный участок 5 муфт указан на рис. 14.

У кабелей с наружным полиэтиленовым шлангом на концы опрессованной муфты делают подмотку из полиэтиленовой ленты, надвигают полиэтиленовую муфту на сросток кабеля и стыки полиэтиленовой оболочки со шлангом кабеля обматывают тремя слоями полиэтиленовой ленты, поверх которой накладывают стеклоленту и участки стыка полиэтиленовой муфты со шлангом кабеля, нагревают пламенем паяльной лампы до потемнения стек-лоленты. После остывания стеклоленту удаляют и на этом уста­новку муфты заканчивают.

Если кабель не имеет наружного полиэтиленового шланга, то для защиты алюминиевой оболочки кабеля и трубки-муфты покры­вают битумно-резиновой мастикой и обматывают полиэтиленовой лентой так же, как и при запайке на кабеле свинцовой муфты. Соединение концов алюминиевой оболочки методом холод­ной сварки отличается от метода холодного опрессования только несколько измененной конструкцией опорных втулок и матриц.

Если в дальнейшем предполагается соединение алюминиевой трубки-муфты с броней кабеля для заземления муфты, до опрессования, то под трубку-муфту с обеих ее концов закладывают луженые медные пластины 0,3X10 мм длиной 100 мм.

Соединение концов кабелей с алюминиевой оболочкой мето­дом взрыва отличается от метода холодного опрессования в основном тем, что вместо пресса используются заряды взрывча­того вещества, устанавливаемые на концы алюминиевой трубки-муфты. При их взрыве взрывная волна плотно соединяет трубку-муфту . с развальцованными концами алюминиевой оболочки кабеля.

Кроме описанных методов соединения концов кабелей с алюми­ниевой оболочкой, получил распространение метод склеива­ния с применением клея ВК-9. При этом методе используются две, входящие одна в другую, алюминиевые полумуфты с горло­винами, соответствующими наружному диаметру алюминиевой оболочки кабелей.

После разделки концов кабелей одну полумуфту надвигают на один конец кабеля, а другую - на оболочку другого его конца. Когда сращивание жил кабеля закончено, полумуфты сдвигают на сросток, предварительно наложив слой клея ВК-9 на поверх­ность полумуфты меньшего диаметра, входящей в другую полу­муфту и на концы кабельной оболочки в месте расположения гор­ловин полумуфт. При этом в случае необходимости для плотной подгонки полумуфт друг к другу и горловин к оболочке в месте их стыков подматывают пропитанный клеем бинт из марли.

Затем на смонтированную муфту и выходящие из нее концы кабельной оболочки на длине 30-40 мм наносят слой клея ВК-9и обматывают их марлевым бинтом. Всего таким образом наматы-. вают 5-6 слоев бинта с промазкой клеем. После этого на смонти­рованную муфту временно устанавливают железный кожух и нагревают его пламенем паяльной лампы с таким расчетом, чтобы температура внутри кожуха не превышала 60-80° С. Прогрев продолжают в течение 1 ч, что достаточно для отвердевания клея. Затем кожух снимают и, как и при других методах соедине­ния концов кабелей, восстанавливают наружные покровы кабеля.

Установка и заливка чугунных предохранительных муфт

Для защиты от повреждения свинцовых муфт, устанавливаемых на бронированных подземных кабелях, их заключают в чугунные предохранительные муфты.

Перед укладкой смонтированной свинцовой муфты в чугунную последнюю, отвернув все болты, разбирают, очищают от пыли и грязи все ее детали и просушивают пламенем паяльной лампы. Затем производят электрическое соединение брони и металли­ческих оболочек обоих концов кабелей между собой. Для этого оставленные ранее концы проволок скручивают друг с другом и припаивают к свинцовой муфте в ее середине (рис. 17). Остав­шийся конец провода обычно выводят через горловину чугунной муфты к заземлению, если таковое предусмотрено, или для соеди­нения с таким же проводом от муфты соседнего кабеля (при двух-кабельной системе).

После этих подготовительных работ нижнюю половину 1 чугунной муфты (рис. 18) кладут на дно котлована и в нее укла­дывают смонтированную свинцовую муфту, предварительно плотно обернув кабель в местах зажима его фланцами 2 лентой из про­смоленной кабельной бумаги для более надежного закрепления кабеля при сборке чугунной муфты. В пазы на бортах нижней половины чугунной муфты закладывают жгуты из кабельной пряжи для того, чтобы воспрепятствовать вытеканию кабельной массы при заливке муфты. После этого на нижнюю половину чугунной муфты накладывают ее верхнюю половину 3 и фланцы 2, а затем скреп­ляют все детали муфты болтами так, чтобы кабель прочно держался в муфте. После сборки чугунную муфту заливают битумной ка­бельной массой марки МБ-90, нагретой до температуры 130- 140° С. Перед заливкой муфту прогревают пламенем паяльной лампы, чтобы кабельная масса при заливке медленнее охлаждалась и проникала во всю полость муфты.

Заливку кабельной массы производят через отверстие 4 в верх­ней половине чугунной муфты равномерными порциями через каждые 5-10 мин по мере осадки остывающей в муфте массы. После заливки отверстие закрывают крышкой и плотно закрепляют болтами. Все болтовые соединения муфты обливают кабельной массой, что снижает интенсивность коррозии и облегчает в даль­нейшем вскрытие муфты при повреждении кабеля.

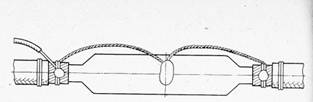

Рис. 15. Перепайка брони и металлической оболочки

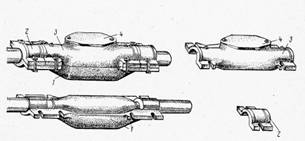

Рис. 16. Монтаж чугунной соединительной муфты

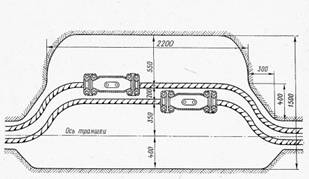

Рис. 17. Размещение чугунных муфт в котловане

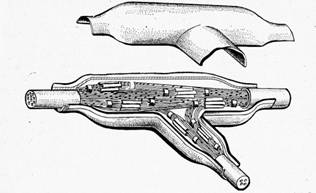

Рис. 18. Размещение четверок магистрального и ответвляющегося кабелей в муфте

МЕХАНИЗАЦИЯ КАБЕЛЬНЫХ РАБОТ

Инструменты и механизмы, применяемые при строительстве и ремонте кабельных линий

При строительстве кабельных линий связи, как правило, все тяжелые и трудоемкие работы максимально механизируют. Ручной труд применяется в тех случаях, когда механизация работ невоз­можна или нецелесообразна.
