Пролет 24-25:
Qx= x=3,22 м
Мх=
Построение эпюры Мвр.1 при временной нагрузке по всему пролету производим путем умножения эпюры Мпост. на к, где
к=V/g=10,3/38,1=0,27
Построение эпюры Мвр.2:
Пролет 22-23:
Мх=
Построение эпюры Мвр.3:
Пролет 21-22:
Мх=
Пролет 24-25:
Мх=

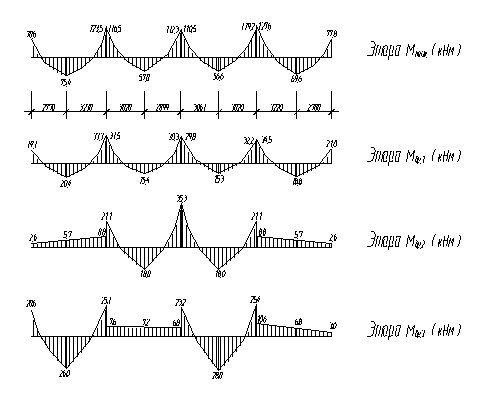

Рисунок 5.3. Эпюры моментов и равномерно распределенных нагрузок

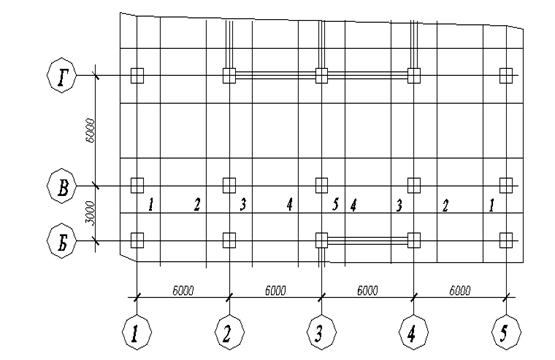

Рисунок 5.4. Схема расположения монолитных плит перекрытия
Распределение моментов производим согласно табл. III. 1 [ 1. стр. 46 ]
Плита №1.
Наибольший опорный момент:
Моп=-77,8-20,6=-98,4 кНм, Мх= кНм
Принимаем конструктивно
Му=Мх=-70,8 кНм
Плита №2.
Наибольший пролетный момент:
Мпр=75,4+26,0=101,4 кНм, Мх= кНм – пролетный момент в надколонной полосе;
Му= кНм – опорный момент в пролетной полосе;
Плита №3.
Наибольший опорный момент:
Моп=-127,6-34,5=-162,1 кНм,
Опорный момент в надколонной полосе:
Мх= кНм
Принимаем конструктивно
Му=Мх=-116,0 кНм
Плита №4.
Наибольший пролетный момент:
Мпр=57,0+18,0=75,0 кНм
Пролетный момент в надколонной полосе:
Мх= кНм
Опорный момент в пролетной полосе:
Му= кНм
Плита №5.
Наибольший опорный момент:
Моп=-112,3-35,8=-148,1 кНм,
Опорный момент в надколонной полосе:
Мх= кНм
Принимаем конструктивно
Му=Мх=-106,6 кНм
Расчет арматуры.
Принимаем бетон класса В25:
Rb=14,5 МПа, Rbt=1.05 МПа, Eb=30000 МПа.
Рабочая арматура класса А-III d=10-40 мм с Rs=365 МПа, Rsc=365 МПа, Es=200000 МПа.
Сечение расчетной полосы плиты: bxh=300x25 см, h0=h-a=25-3=22 см
Коэффициент условий работы для бетона γb2=0,9
Надколонная плита:
Наибольший опорный момент в надколонной плите Мх=Му=-116,0 кНм
По формуле (2.42 [ 2 ] ) граничная высота сжатой зоны:
ξR,
где ω=0,85-0,008Rbγb2
Находим:
A0
По табл.3.1. [ 2] η=0,971; ξ=0,067, условие ξ<ξR – соблюдается т.к. 0,061<0,604
Необходимая площадь сечения арматуры:
As см2
Наибольший пролетный момент в надколонной полосе Мх=52,7 кНм
A0, η=0,984
Необходимая площадь сечения арматуры:
As см2
Таким образом, плита армируется верхней сеткой из арматуры диаметром 12 А-III с шагом 150 мм и нижней сеткой из арматуры диаметром 10 А-III с шагом 150 мм.
Межколонная плита:
Опорный момент пролетной полосы М=-27,6 кНм
A0, η=0,992
Необходимая площадь сечения арматуры:
As см2
Принимаем арматуру диаметром 10 А-III с шагом 150 мм в обоих направлениях.
Наибольший пролетный момент в надколонной полосе Мх=52,7 кНм
A0, η=0,984
Необходимая площадь сечения арматуры:
As см2
Плита армируется нижней сеткой из арматуры диаметром 10 А-III с шагом 150 мм в обоих направлениях.
5.5 Расчет нижней части колонны по осям В-4
Грузовая площадь колонны: Ам2
Постоянные нагрузки:
-от собственного веса покрытия кН
-от собственного веса 4-х перекрытий кН
-от собственного веса 5-ти колонн кН
Итого с учетом γn=0,95 кН
Временные полезные полные нагрузки:
-на покрытии кН
-на перекрытиях кН
Итого с учетом γn=0,95кН
Полная нагрузка NкН
Длительная нагрузка NдлкН
Изгибающий момент в колонне:
-от постоянной нагрузки Мп= +127,6-119,2=8,4 кНм
-от временной полной нагрузки Мвр= -25,4+10,6=-14,8 кНм
-от полной нагрузки Мп=-14,8+8,4=-6,4 кНм
-от длительных нагрузок МдлкНм
Сечение колонны bxh=40x40 см, h0=h-a=40-4=36 см. Расчетная длина колонны l0=0.7H=3,6 м.
Бетон класса В25, арматура класса А-III.
По формуле 18.1 [2]:
Эксцентриситет силы:
e0
Случайный эксцентриситет:
e0 или e0
Поскольку случайный эксцентриситет e0=1,33 см больше эксцентриситета силы e0=0.43 см, его и принимаем для расчета.
При отношении , следует учитывать влияние продольного изгиба.
