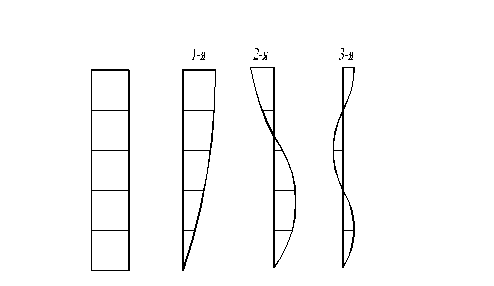

Рисунок 5.5. Формы свободных колебаний
* Расчетная сейсмическая нагрузка Sik в выбранном направлении, приложенная к точке k и соответствующая i-му тону собственных колебаний зданий или сооружений (кроме гидротехнических сооружений), определяется по формуле
Sik = K1 S0ik,
где К1 - коэффициент, учитывающий допускаемые повреждения зданий и сооружений, принимаемый по табл3; СниП II-7-81* =0.25
S0ik - значение сейсмической нагрузки для i-го тона собственных колебаний здания или сооружения, определяемое в предположении упругого деформирования конструкций по формуле
Soik = Qk AbiKwnik,
где Qk - вес здания или сооружения, отнесенный к точке k, определяемый с учетом расчетных нагрузок на конструкции согласно п. 2.1 СниП II-7-81* =0.9
А - коэффициент, значения которого следует принимать равными 0,1; 0.2; 0,4 соответственно для расчетной сейсмичности 7, 8, 9 баллов;
bi - коэффициент динамичности, соответствующий i-му тону собственных колебаний зданий или сооружений, принимаемый согласно п. 2.6 СниП II-7-81*=0.8
Кw - коэффициент, принимаемый по табл. 6 или в соответствии с указаниями разд. 5 СниП II-7-81 =1
Soik =0.9· 0.2·0.8·1=0.144
Сейсмические силы:
Σ S5 = 0,25·0.144·1,27·540 = ~ 25 кН
Σ S4 = 0,25·0.144·1,21·685 = ~ 30 кН
Σ S3 = 0,25·0.144·1,09·685 = ~ 25 кН
Σ S2 = 0,25·0.144·0,75·685 = ~ 19 кН
Σ S1 = 0,25·0.144·0,382·685 = ~ 10 кН
Эти нагрузки распределяются пропорционально жесткостям диафрагм:
- для Д-1 коэффициент распределения
К1 =
- для Д-2 соответственно
К2 =
Нагрузки: на Д-1, на Д-2
S5 = 7,9 кН S5 = 1,3 кН
S4 = 9,5 кН S4 = 1,5 кН
S3 = 7,9 кН S3 = 1,3 кН
S2 = 6,0 кН S2 = 1,0 кН
S1 = 3,2 кН S1 = 0,9 кН
Изгибающие моменты в диафрагме Д-1 на уровне пола 5-го этажа рамы:
М5 = 7,9·3,6 = 28,44 кН·м
на уровне пола 4-го этажа рамы:
М4 = 7,9·7,2+9,5·3,6 = 91,08 кН·м
на уровне пола 3-го этажа рамы:
М3 = 7,9·10,8+9,5·7,2+7,9·3,6 = 182,16 кН·м
на уровне пола 2-го этажа рамы:
М2 = 7,9·14,2+9,5·10,8+7,9·7,2+6,0·3,6 = 294,84 кН·м
на уровне пола 1-го этажа рамы:
М1 = 7,9·17,8+9,5·14,2+7,9·10,8+6,0·7,2+3,2·3,6 = 419,04 кН·м
Диафрагма располагается на собственном свайном фундаменте, поэтому дополнительную вертикальную нагрузку от изгибающего момента воспринимают колонны, с которыми диафрагма связана монолитно, на уровне пола 1-го этажа:
Nдоп = ± кН
Вертикальная нагрузка, приходящаяся на колонну по осям 4-В составляет: N = 1486 кН с грузовой площади 6,0х4,5 = 27,0 м2.
На колону по осям 4-Г с грузовой площадью А = 6х3 = 18 м2 с учетом сейсмической нагрузки, будет действовать нагрузка:
N = кН < 1486 кН
Армирование колонн с диафрагмами принимаем аналогично армированию колонн рам без диафрагм.
7. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
7.1 Технология строительно-монтажных работ
7.1.1 Определение номенклатуры и объемов внутриплощадочных подготовительных и основныхстроительно-монтажных работ
Подсчет объемов строительно-монтажных работ осуществляется в соответствии с правилами исчисления объемов работ технической части каждой главы СНиП IV-2-82.
Исходными данными служат архитектурно-строительная часть и сметная документация.
Таблица 7.1 Ведомость объемов работ
№ |
Наименование работ |
ед. |
количество |
п.п. |
изм. | ||
1 |
2 |
3 |
4 |
Подготовительный период | |||
1 | Планировка площадки |
1000м2 |
7,405 |
2 | Устройство временных зданий и сооружений |
м2 |
266,0 |
3 | Ограждение стройплощадки |
м |
355,6 |
4 | Устройство автомобильных дорог |
м2 |
972,0 |
5 | Устройство временного водопровода |
м |
153,2 |
6 | Устройство временных электросетей |
м |
155,5 |
Подземная часть | |||
1. Земляные работы | |||
7 |
Разработка грунта экскаватором с погрузкой в автосамосвалы |
100м3 |
56,78 |
8 |
Доработка грунта вручную |
100м3 |
3,48 |
9 |
Погрузка грунта экскаватором в автосамосвал |
100м3 |
3,48 |
10 |
Вывоз грунта автомобилем |
10т |
105,46 |
11 |
Обратная засыпка пазух |
100м3 |
2,2 |
2. Фундаменты | |||
12 |
Бурение скважин в грунтах III группы |
м.п. |
520 |
13 |
Погружение свай дизель-молотом в грунты I группы |
шт |
260 |
14 |
Вырубка бетона из оголовников свай |
шт |
260 |
15 |
Устройство щебеночных оснований под фундаменты |
м2 |
623 |
16 |
Устройство бетонной подготовки |
100м2 |
6,23 |
17 |
Устройство монолитного ростверка |
м3 |
181,0 |
Надземная часть | |||
3. Колонны | |||
18 |
Устройство монолитных железобетонных колонн |
м3 |
994 |
19 |
Установка закладных деталей |
т |
1,017 |
20 |
Масляная окраска закладных деталей |
100м2 |
0,252 |
4. Наружные стены | |||
21 |
Устройство монолитных стен из пенобетона δ=500 мм |
м3 |
981,0 |
22 |
Установка арматурных каркасов и сеток в опалубке |
т |
10,516 |
23 |
Установка закладных деталей |
т |
0,895 |
24 |
Заполнение антисейсмичных швов пенопластом |
100м |
7,92 |
