Результат подсчета усилий представлен в табл. 4.2.

Таблица 4.2 - Расчетные сочетания усилий над консолью

Комбинация усилий

М, кНм

N, кН

Мядр, кНм

Внешн. грань

±

Внутрен. грань

±

I основное сочетание

1

При +Мmax (1+5)

62,753

266

89,353

+

36,153

-

2

При -Мmax (1+13)

-99,17

266

-72,57

-

-123,7

+

3

При Nmax (1+2)

-75,142

410

-34,142

-

-116,142

+

II основное сочетание

4

При +Мmax

[1+0,9(5+14)]

75,253

266

101,85

+

48,65

-

5

При -Мmax

[1+0,9(2+13)]

-102

395,6

-57,84

-

-141,57

+

6

При Nmax

[1+0.9(2+5+14)]

72,41

395,6

111,97

+

32,85

-

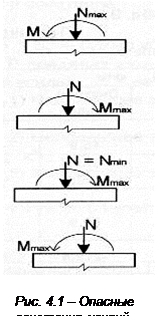

Ниже приводятся наиболее опасные сочетания усилий (рис. 4.1), най­денные по наибольшим ядровым моментам (табл. 4.2):

Ядровое расстояние: м

1. Наиболее сжата грань внешняя (строка 6):

М = 72,41 кНм; N = 395,6 кН;

Мя = 72,41 + 395,6 · 0,1 = 111,97 кНм

2. Наиболее сжата грань внутренняя (строка 5):

М = -102 кНм; N = 395,6 кН;

Мя = -102 - 395,6 · 0,1 = -141,57 кНм

3. Наиболее растянута грань внешняя (строка 2):

М = -99,17 кНм; N = 266 кН;

Мя = -99,17 + 266 · 0,1 = -72,57 кНм

4. Наиболее растянута грань внутренняя (строка 4):

М = 75,253 кНм; N = 266 кН;

Мя = 75,253 - 266 · 0,1 = 48,65 кНм

Разница в абсолютных значениях максимальных ядровых моментов:

Принимаем симметричное армирование.

4.1.2. Определение коэффициента продольного изгиба и подбор сечения арматуры надкрановой части колонны

Исходные данные:

Класс бетона - В 20: RB=11,5 [3, табл.13]; Ев =240000 МПа [3,табл.18];

Класс арматуры A-III; Rs = 365 МПа; Rsc = 365 МПа [3, табл. 22];

Размеры сечения: h = 0.6 м; b = 0.4 м.

1. Подбираем арматуру в сечении над консолью по 2-му сочетанию усилий (табл. 4.2, 5-я строка): М = -102 кНм; N = 395,6 кН;

Свободная длина надкрановой части колонны:

==2·4,3 м = 8,6 м,

где = 2 [3, табл. 32], как для здания с мостовыми кранами при разрезных подкрановых балках, с учетом нагрузки от кранов (сочетание 2+8+13).

Определим гибкость:

Т.к. =50 > 14 то по [3, п. 3.3] требуется учитывать продольный изгиб колонны.

Эксцентриситет силы:

м,

Случайные эксцентриситеты [3, п. 1.21]:

= 0,00717 м;

м;

Так как система статически неопределима, принимаем наибольшее значение: е0 =0,258 м.

Критическая сила определяется по формуле:

где - учитывает влияние длительного действия нагрузки:

φL = =1,78 [3, 21];

где = 1 для тяжёлого бетона [3, табл. 30]; М - момент силы N относительно растянутой или менее сжатой арматуры сечения от всех нагрузок (рис. 4.2):

М = N

Рис. 4.2 – Схема загружения колонны.

Принимая а = 0,04 м, получаем:

М = 395,6·(0,258+0,30-0,04)=204,9кНм;

- то же, от постоянной и длительной части снеговой нагрузки:

=334,4·(0,22+0,6/2-0,04) = 160,5 кН,

где 266+0,5·144·0,95 = 334,4 кН;

-71,985+0,5·(-3,157) ·0,95 = - 73,48 кНм,

здесь =0,5 - по [2, п. 1.7 к)] для IV снегового района; =0,95 - коэффициент сочета­ния [2, п. 1.12];

=0,22м

коэффициент но не менее:

= 0,5 - 0,01 -0,01·11,5 = 0,242 [3, 22]
