ВВЕДЕНИЕ

Балочная клетка представляет собой систему пересекающихся несущих балок, предназначенных для опирания настила перекрытий. В зависимости от схемы расположения балок балочные клетки делят на три типа: упрощенные, нормальные и усложненные.

В упрощенной балочной клетке нагрузка от настила передается непосредственной на балки, располагаемые обычно параллельно короткой стороне перекрытия, затем на вертикальные несущие конструкции (стены, стойки и др.). Такой вариант балочной клетки используется обычно в гражданских бескаркасных зданиях, где небольшие нагрузки и небольшие пролеты.

В промышленных здания обычно используют нормальную и усложненную компоновку балочных клеток. Здесь настил опирается на балки настила, которые опираются на главные балки (нормальны вариант балочной клетки) или на вспомогательные балки, а последние - на главные балки (усложненный вариант балочной клети). В данной курсовой работе рассмотрены эти варианты опирания и приведен расчет наиболее экономичного из них.

В настоящее время металлические конструкции применяют во всех видах зданий и инженерных сооружений.

В зависимости от конструктивной формы и назначения металлические конструкции делят несколько видов.

Конструкции одноэтажных промышленных зданий выполняют в виде цельнометаллических или смешанных каркасов. Цельнометаллические каркасы в основном применяются в зданиях с большими пролётами.

Большепролётные здания с пролётами до 150 м наиболее целесообразно перекрывать металлическими конструкциями. Системы и конструктивные схемы большепролётных покрытий очень разнообразны. Здесь возможны балочные, рамные, арочные, висячие, комбинированные, причём как плоские, так и пространственные системы.

Листовые конструкции являются тонкостенными оболочками различной формы и должны быть не только прочными, но и плотными.

1. КОМПОНОВКА В БАЛОЧНОЙ КЛЕТКЕ

1.1. Расчёт стального настила

Определим отношение пролёта настила к его толщине из условия обеспечения допустимого относительного прогиба:

, (1.1.1)

где пролёт настила, мм;

толщина настила, мм;

норма прогиба, задаётся по заданию

;

, МПа

цилиндрическая жёсткость настила (пластины);

коэффициент Пуассона;

кПа

величина заданной полезной нагрузки, МПа.

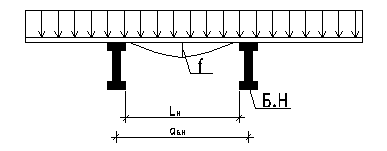

Рисунок 1 – Расчётная схема стального настила

1.2. Сравнение вариантов компоновки балочной клетки

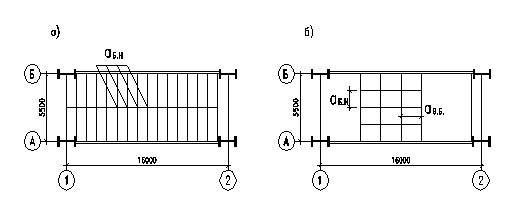

Рисунок 2 –Варианты компановки балочной клетки

а) Нормальный;

б) Усложнённый.

1.2.1 Нормальная компоновка

количество пролётов настила на длину главной балки:

Тогда шаг балок настила

, м, (1.2.1)

мм.

Нагрузки на балку настила:

- нормативная

, кН/м, (1.2.2)

где вес 1 м2 настила при его толщине равной 10 мм;

, кПа, (1.2.3)

кПа;

временная равномерно-распределённая нагрузка, кПа.

кН/м.

- расчётная полная

, кН/м, (1.2.4)

кН/м.

Расчётный изгибающий момент:

кН* м.

Условия прочности по I группе предельных состояний:

;

где коэффициент условия работы.

Относим балки настила к III группе конструкций по [4].

Назначаем для балок настила Ст 18КП (С235), с расчётным сопротивлением .

Требуемый момент сопротивления балки настила с учётом упругопластичной стадии работ:

;

Выбираем по сортаменту прокатный I 30Б1 c ;

;

.

Проверим жёсткость выбранного сечения:

условие удовлетворяется.

Расход материала:

.

1.2.2 Усложнённый вариант (рисунок 2б).

Шаг вспомогательной балки принимаем кратно (2.5…4 м):

; ;

;
