1. Обоснование и проектирование конструкции скважины

Таблица 1.1. Профиль ствола скважины.

Интервал по вертикали, м

Длина интер-

валапо верти-кали,м

Зенитный угол, град.

Горизонтальное

Отклонение,м

Длина по стволу, м



от

до

В начале инт-ла

В конце инт-ла

За интервал

общее

Интервала

Общая

0

145

145

0

0

0

0

145

145



145

272

127

0

19,5

21,39

21

130

275



272

750

478

19,5

19,5

169,24

191

506

781



750

1710

960

19,5

19,5

339,82

530

1019

1800



1710

2589

879

19,5

9,33

219,56

750

908

2708



2589

2700

111

9,33

8,39

17,13

767

111

2819



Профиль скважины состоит из четырех участков (рисунок 1.):

1. Вертикальный участок

2. Интервал набора кривизны

3. Интервал стабилизации зенитного угла

4. Интервал спада зенитного угла

Рисунок 1. Профиль ствола скважины.

Конструкция скважины определяется заданием заказчика (добывающей организации) и геологическими условиями района работ. Обоснование конструкции проводится в два этапа. На первом этапе выбирается метод вхождения в пласт, число обсадных колонн и глубины их спуска. На втором – размеры колонн, диаметры долот, интервалы цементирования.

Расчитаем индексы давления по следующей формуле из [ 1 ]:

.

Результаты расчёта сведём в таблицу 1.2.

Таблица 1.2.

Интервал

Литология

Рпл ,МПа

Рпогл ,МПа

КА

Кпогл

0-450

Q-P3/2

4,5

9

1,02

2,04

450-1130

Р3/2-К2

11,3

22,6

1,02

2,04

1130-1740

К2-К1

17,4

29,6

1,02

1,74

1740-2700

К1

26,7

45,9

1,01

1,73

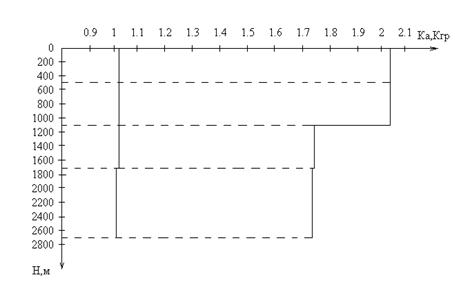

Рисунок 2. График индексов давлений пластового и гидроразрыва пласта.

Выбор диаметров обсадных колонн и диаметров долот

Проектом разработка предусмотрено использовать эксплуатационную колонну диаметром 146,1 мм.

Диаметр долота для бурения ствола под заданную колонну определяют по формуле:

Dд=Dм+2·δ,

где Dм – диаметр муфты обсадной колонны, мм.

δ=5…40 мм – минимальный зазор.

Диаметры кондуктора и направления можно рассчитать по формуле:

Dк=Dд+2·Δ,

где Δ=3…5 мм – зазор.

Диаметр долота под эксплуатационную колонну:

Dдэ=166 + 2·20=206 мм. По ГОСТ 20-692-75 выбираем Dдэ=215.9 мм.

Диаметр кондуктора :

Dк=215,9+2∙5=225,9 мм, Выбираем Dк=244,5 мм.

Диаметр долота под кондуктор :

Dдк=270+2∙10=290 мм. Выбираем Dдк=295,3 мм.

Диаметр направления :

Dн=295,3 +2∙5=305,3 мм. Выбираем Dн=323,9 мм.

Диаметр долота под направление :
