Dдн=351+2∙10=371 мм. Выбираем Dдн=393,7 мм.

Колонна направления нужна для перекрытия водных горизонтов во избежании перемешивания их вод, попадания раствора и твердой фазы в них, которые приводят к экологическим проблемам, а также для исключения обвалов стенок скважины.

2. Расчёт обсадной колонны

Основными расчётами обсадных колонн, являются расчёты на наружное и внутреннее избыточное давление и расчёт на растяжение.

Расчёт на внутреннее давление действующее на колонну.

Определим давление на устье при условии, что скважина заполнена пластовой жидкостью:

.

Определим давление опрессовки на забое:

.

Где - опрессовочное давление на устье скважины.

Определим давление в конце эксплуатации:

.

Построим график внутренних давлений.

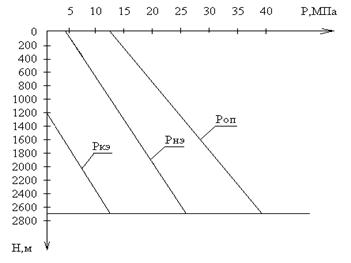

Рисунок 3. График внутренних давлений.

Расчёт на наружное давление действующее на обсадную колонну.

В не зацементированном интервале заполненным промывочной жидкостью, наружное давление определяется, как гидростатическое от столба промывочной жидкости.

.

В зацементированном интервале до затвердевания цемента, давление определяется по давлению столба промывочной жидкости и цементного раствора.

.

В случае когда обсадная колонна зацементирована разной плотности, то допускается использовать среднюю плотность раствора с учётом длины каждого интервала.

.

Отсюда получим наружное давление до затвердевания цемента:

.

Определим наружное давление после затвердения цемента:

,

где - гидростатическое давление столба промывочной жидкости; *- гидростатическое давление жидкости содержащейся в порах затвердевшего цемента.

Построим график наружных давлений.

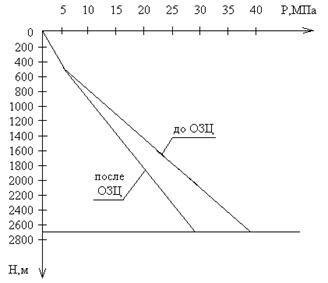

Рисунок 4. График наружных давлений.

Определим внутренние избыточные давления действующие на обсадную колонну

В общем случае внутренние давления определяются как разность внутренних и наружных давлений на один и тот же момент времени, когда внутреннее давление в колонне достигает максимальных значений. Как правило это бывает при опрессовке обсадной колонны. Избыточное давление определяется для характерных точек, а распределение давления между ними принимается линейно.

По графику 3 и 4 определим характерные точки:

При определении внутреннего избыточного давления в продуктивной зоне пласта вне осложнённых условий, вводится коэффициент разгрузки цементного кольца – К. Это обусловлено допущениями которые приняты при составлении методики расчёта. Для обсадных колонн диаметром 146 мм, К=0,25.

Определим наружные избыточные давления

Наружные избыточные давления определяются как разность наружных и внутренних давлений на момент когда они достигают максимальных значений. Как правило это относится к моменту эксплуатации скважины. Избыточное давление определяются для характерных точек, а распределение давления между ними принимается линейно.

При определении наружного избыточного давления в продуктивной зоне пласта вне осложнённых условий, вводится коэффициент разгрузки цементного кольца – К. Для обсадных колонн диаметром 146 мм, К=0,25.

Построим график внутренних и наружных избыточных давлений.

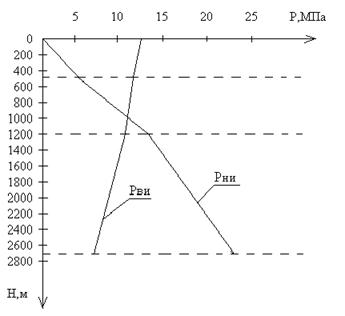

Рисунок 5. График наружных и внутренних избыточных давлений.

Рассчитаем обсадную колонну

Расчёт начинаем снизу вверх подбирая колонну исходя из расчёта на наружное давление и проверяем полученные данные расчётами на внутреннее давление и растяжение.

Выбираем трубы из [2], для 1 секции d=146мм, =7,7мм, []=24,3 МПа, []=35МПа, []=1254кН, q=0,265кН, группы прочности Д, где

d- диаметр обсадной колонны;

* - толщина стенки обсадной трубы;

[] – допустимое сминающее давление;

[] – допустимое внутреннее давление при котором возникает предел текучести материала трубы;

[] – допустимая страгивающая нагрузка определённая по формуле Яковлева

q – вес одного погонного метра трубы.

Рассчитаем на смятие нижнюю трубу первой секции

Основой расчёта является следующее уравнение:

,

где - коэффициенты запаса прочности на смятие, соответственно рассчитанной и допускаемой;

* - расчётное сминающее давление в сечении z по длине обсадной колонны.

Из [3] получим, что в интервалах продуктивных пластов , в зависимости от устойчивости коллектора, примем . В остальных интервалах .

.

Определим длину первой секции: .

Определим вес первой секции: .

Рассчитаем на разрыв от внутреннего давления верхнюю трубу первой секции

Определим по графику 4 внутреннее избыточное давление на глубине.
