Если рабочую поверхность коронки сделать конусной так, чтобы рабочие поверхности режущих элементов образовали конус (внутренний или наружный), тогда при пересечении анизотропных горных пород под острым углом к оси снаряда будет происходить неравномерное разрушение пород забоя (рис. 29).

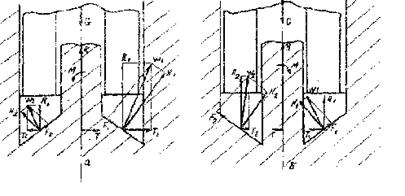

Рис.29. Схема искусственного искривления скважин коронками специальной геометрии

Балансированные коронки

Для управления искривлением скважин в ТПИ разработаны балансированные коронки (авторы Кривошеев В.В., Нейштетер И.А., Сулакшин С.С., Дельва В.А.).

Характер искривления и направление искривления зависят от соотношения сил, формирующихся на боковых поверхностях матрицы коронки, являющихся результатом разложения некоторой дезориентирующей силы N, которая, в свою очередь, является продуктом действия геолого-технических факторов, отклоняющих скважину от первоначального направления. Соотношение сил зависит от количества подрезных алмазов на боковых поверхностях матрицы, поэтому появляется возможность управления искривлением, увеличивая или уменьшая соотношение подрезных алмазов на боковых поверхностях коронок, и обеспечивая тем самым левое или правое отклонение скважины от первоначального направления естественного искривления. Немаловажное значение здесь играет и фрезерующая способность подрезных алмазов. Определенно, в частности, что наиболее эффективно фрезеруют стенку скважины острые алмазы изометричной формы. Таким образом, эффект искривления скважины в нужном направлении может быть усилен за счет установки на соответствующих поверхностях алмазов различной формы (дробленых или овализованных).

6. Выбор технических средств и описание технологии искусственного искривления скважины

Исходя из фактической геологической выбираем следующие средства для искусственного искривления скважины при её внепроектном отклонении от заданной трассы:

· отклоняющий снаряд типа СО-73/46 конструкции ВИТР;

· ориентатор “Курс”;

· расширитель ступенчатый типа РС-59/76;

· фрезер разбурник;

· шарнирная компоновка – ШК-73.

Отклонитель СО-73/46 (конструкции ВИТР)

Схема отклоняющего снаряда СО-73/46 показана на рисунке 24.

Цельно металлический клин 1, соединён с корпусом отклонителя 3, срезающимися заклёпками 2, и шпонкой-ограничителем обеспечивающей клину, после срезания заклёпок свободное перемещение вдоль оси на длину шпоночного паза.

Отбурочный снаряд, отличающийся по диаметру на 2 стандартных размера от диаметра корпуса клина, состоит из стандартной алмазной или твердосплавной коронки 11 (в моём случае алмазная коронка типа ВИЗ) и короткой колонковой трубы 10. Через втулку 4, муфту 9 и гайку 8 колонковая труба соединяется с бурильной трубой 7. Муфта 9 крепиться в корпусе отклонителя срезающимися винтами 5.

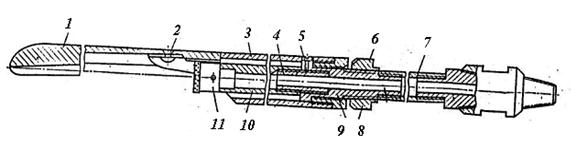

Рис. 30. Отклонитель СО-73/46 (конструкции ВИТР)

Отклонитель перед постановкой на забой предварительно ориентируют. После этого под действием осевого усилия, создаваемого гидравлической системой подачи бурового станка, срезаются заклёпки 2. Корпус 3 смещается вниз и расклинивается между жёлобом клина и стенкой скважины. Увеличивая осевую нагрузку, срезают винт 5. При этом освобождается муфта 9. Ударом конусной гайки 8 по втулке 6 достигают полного расклинивания снаряда в скважине. В дальнейшем при вращении колонны бурильных труб чайка 8 отвинчивается от муфты 9.

После этого приступают к бурению пилот скважины малого диаметра освобождённым отборочным снарядом. После бурения пилот скважины (0,8 – 1,2 м) отбурочный снаряд вместе с корпусом отклонителя извлекают из скважины на бурильных трубах.

Техническая характеристика СО-73/46.

· диаметр, мм:

корпуса снаряда 73;

алмазной коронки 46;

· угол наклона корпуса клина, град 3;

· длина желоба клина, мм 765;

· радиус желоба клина, мм 28,5;

· диаметр снаряда в сборе 6170;

· масса, кг 50;

· присоединительная резьба к колонне бурильных труб – внутренняя замковая диаметром 42 мм.

· Величина искривления скважины за цикл составляет 1,0 – 1,5 град.

Ориетатор “Курс”

Принцип действуя скважинного датчика основан на преобразовании углового перемещения щетки, неподвижно установленной в корпусе ориетатора, в омическом сопротивлении реостата, фиксировано устанавливающегося при помощи груза относительно апсидальной плоскости скважины. Реостат, имеющий эксцентрично расположенный груз, закреплён на оси вращающейся вагатовых подшипников.

Под действием груза в наклонной скважине реостат устанавливается так, что начало его обмотки, совмещается с апсидальной плоскостью. Реостат входит в эксцентрическую схему прибора и является одним из четырех плечей моста Веетона. Три других плеча моста находиться в наземном пульте управления. На рис. 31 приведена кинематическая схема скважинного прибора. Он состоит из несущей оси 12, на которой жестко закреплён большой груз 13, на неё же надет корпус реостата 9 с малым грузом 8. Корпус реостата на несущей оси поддерживается пружиной. Внутри отверстие, под несущей осью в корпусе реостата находится шпонка, а вдоль оси шпоночный разрез, поэтому корпус реостата может перемещаться вдоль оси без вращения. Под реостатом неподвижно относительно гильзы прибора в щеткодержатель 11 установлена подпружиненная щетка 10.

В качестве ориентира используется электромагнит 2, сердечник 3 которого при помощи возвратной пружины 4 и шпонок 5 фиксирует положение реостата.

Техническая характеристика “Курс”

· предел допустимочти погркшнсти углов при зенитных углах, градус:

< 3 – 5 ± 10

> 5 ± (7-5)

· диапазон зенитных углов, при которых прибор может работать,градус

3 – 60

· размер скважининного датчика, мм

наружный диаметр 18

длина £1500.

Ступенчатый расширитель типа РС-59/76

Расширитель ступенчатый (РС) конструкции ВИРТ (рис. 32) представляет собой компоновку, состоящую из направляющей трубы 1, двух подкоронников 2,3, соединительной муфты 4 и переходника 5. Подкоронники служат для присоединения к муфте коронок диаметром 59 и 76 мм. Направляющая для того, чтобы расширитель располагался соосно с пилот скважиной и не уходил в сторону.

Фрезер-разбурник

Фрезер-разбурник предназначен для проработки искривлённых участков скважины после их отклонения с целью создания нормальных условий работы бурового снаряда и колонны бурильных труб.

Фрезер-разбурник с центрирующей муфтой (рис.33) состоит из ПРИ 1, переходника 2, бурильных труб 3, алмазного фрезера 4, подкоронника 5 и муфты центратора 6.

Шарнирная компоновка

Шарнирная компоновка ШК-57 (рис. 34) необходима для предотвращения срезания изгиба ствола, полученного с помощью съемного отклонителя и увеличения набора кривизны. Диаметр колонковой трубы 75 мм, а её длина 1200 мм.
