1.5 Международный стандарт ISO/IEC 11801 "Информационная технология – Универсальная Кабельная Система для зданий и территории заказчика"

В 1995 г. Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC), имеющие объединенный технический комитет #1 (JTC 1), в котором есть подкомитет 25 (SC 25), а в нем - рабочая группа #3 (WG 3), выпустили стандарт, полное наименование которого записывается следующим образом: International Standard ISO/IEC JTC1/SC25/WG3/11801 "Information Technology -Generic Cabling for Customer Premises".

Достаточное для правильных ссылок его наименование имеет вид: Стандарт ISO/IEC 11801:1995 (Е), а жаргонное наименование - Стандарт 11801.

Название стандарта можно перевести на русский язык следующим образом: "Информационная технология - Универсальная кабельная система для зданий и территории Заказчика".

Стандарт содержит 105 страниц текста, 35 рисунков, 38 таблиц и состоит из Предисловия, Введения, 11 разделов и 9 приложений, 6 из которых предназначены только для информации.

Стандарт предполагает, что универсальная кабельная система, им определенная, будет иметь "силу" в течение 10 лет.

Стандарт обеспечивает:

· пользователей - независимой от применений универсальной кабельной системой и открытым рынком ее компонент;

· пользователей - гибкой кабельной схемой, так что модификации ее легки и экономичны;

· строителей-профессионалов - руководством, позволяющим приспособить здание к кабелям еще до того, как станут известны специфические требования;

· стандартизаторов в промышленности и применениях - кабельной системой, которая поддерживает выпускаемые изделия и обеспечивает основу для разработки будущих изделий.

Стандарт ISO/IEC 11801:1995 (Е) определяет универсальную кабельную систему для использования внутри коммерческих территорий, которые могут содержать одно или несколько строений на участке.

Стандарт оптимален для участков, имеющих географический размах до 3000 м, офисную площадь - до 1 000 000 кв.м и "население" - от 50 до 50 000 чел. Рекомендуется, чтобы принципы этого стандарта применялись к инсталляциям, не выпадающим из этих рамок.

Структурированная кабельная система, определенная этим стандартом, поддерживает широкий диапазон систем, обрабатывающих голос, цифровые данные, текст, изображение и видеоинформацию.

Стандарт определяет следующие основные крупные группы требований к СКС:

· структуру и минимальную конфигурацию СКС,

· требования к реализации (изготовлению) СКС,

· требования к характеристикам отдельных линий кабельной системы,

· процедуры контроля (поверки) и требования соответствия конкретной СКС данному стандарту. Ниже некоторые требования рассмотрены более подробно.

1.6 Структура СКС.

Функциональные элементы

Обобщенная кабельная система включает в себя следующие функциональные элементы:

· Главный Распределительный Пункт (ГРП)

· Магистральный кабель территории

· Распределительный Пункт Здания (РПЗ)

· Магистральный кабель здания

· Распределительный Пункт Этажа (РПЭ)

· Горизонтальный кабель

· Точка перехода (ТП)

· Телекоммуникационный Разъем (ТР)

Группы этих элементов объединяются в кабельные подсистемы.

Кабельные подсистемы

Обобщенная кабельная подсистема состоит из трех кабельных подсистем:

· Магистральная подсистема территории

· Магистральная подсистема здания

· Горизонтальная подсистема

Объединение трех кабельных подсистем формирует структуру обобщенной сети.

Магистральная кабельная система территории простирается от главного распределительного пункта до распределительных пунктов здания, обычно расположенных в разных зданиях. Система состоит из: магистральных кабелей территории, механического окончания кабелей (в главном распределительном пункте и в распределительных пунктах этажа), кроссовых соединений в главном распределительном пункте. Кабели системы могут соединять распределительные пункты здания между собой

Магистральная кабельная система здания простирается от распределительного пункта здания до распределительных пунктов этажа. Система состоит из: магистральных кабелей здания, механического окончания кабелей (в распределительном пункте здания и в распределительных пунктах этажа), кроссовых соединений в распределительном пункте здания. Кабели системы не могут иметь точек перехода, а медные кабели выполняются без сращивания.

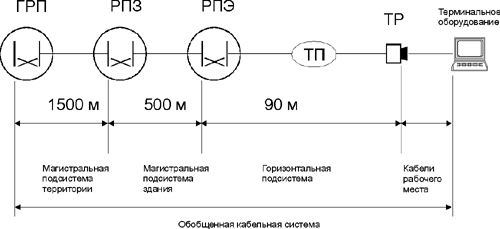

Горизонтальная кабельная подсистема простирается от распределительного пункта этажа до телекоммуникационных разъемов на рабочих местах. Горизонтальная подсистема включает горизонтальные кабели, механическое окончание кабелей (разъемы) в РП этажа, коммутационные соединения в РП этажа и телекоммуникационные разъемы. В горизонтальных кабелях не допускается разрывов. При необходимости допускается одна точка перехода. Все пары и волокна телекоммуникационного разъема должны быть подключены. Телекоммуникационные разъемы не являются точками администрирования. Не допускается включения активных элементов и адаптеров в состав СКС. Обобщенная кабельная система показана на рисунке.


Кабельная система рабочего места соединяет телекоммуникационный разъем рабочего места с терминальным оборудованием. Кабели этой системы не входят в круг требований стандарта, хотя стандарт специфицирует их предельную длину и рабочие характеристики.

1.7 Общая структура СКС

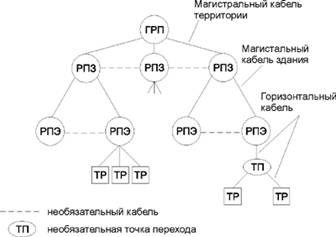

Обобщенная кабельная система имеет структуру иерархической звезды, которая может принимать форму, изображенную на рисунке ниже.


Количество и тип подсистем, включенных в систему, зависит от географии и размеров территории предприятия, а также от стратегии пользователя. Например для территории, включающей только одно здание, центральной точкой является распределительный пункт здания, и отпадает необходимость в магистральной подсистеме территории. С другой стороны, большое здание может рассматриваться как территория с главным распределительным пунктом и распределительными пунктами зданий.

Для некоторых прикладных систем дополнительные соединения между распределительными пунктами здания и этажа допустимы и желательны. Кабели магистральной подсистемы здания могут обеспечивать такие соединения. Однако эти соединения будут избыточными по отношению к рекомендованной базовой структуре.

Функции распределительных пунктов разного типа могут быть объединены в одном. На рисунке изображен пример.


В здании на переднем плане каждый тип распределительного пункта изображен отдельно. В здании на заднем плане показан распределительный пункт, соединяющий в себе функции пункта здания и пункта этажа.
