Для каждой из температур проведены вычисления значений энергий смешения. Результаты вычислений приведены в табл. 1.7, а график температурной зависимости энергий смешения – на рис. 1.2.

Табл. 1.7. Значения энергий смешения компонентов системы Cu – Ni при различных температурах

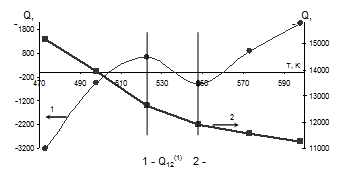

Рис. 1.2. Зависимости энергий смешения компонентов системы Cu – Ni от температуры

На основании полученных данных были вычислены уравнения температурной зависимости энергий смешения в области низких температур.

(1.13)

(1.14) [11].

1.5 Энергетические параметры обобщённой теории «регулярных» растворов для систем Cu – Fe, Cu – Mn, Ni – Fe, Ni – Mn, Fe – Mn

Железо условно обозначено, как компонент 3, а марганец – как компонент 4. Так как основные компоненты (медь и никель) образуют раствор с решёткой ГЦК, то и железо и марганец при растворении перестраиваются в ГЦК решётку. Поэтому все значения энергий смешения приведены для решётки ГЦК. Они представлены в табл. 1.8 – 1.9.

Табл. 1.8. Температурные зависимости энергий смешения

Табл. 1.9. Значения энергий смешения при Т=298 К

1.6 Диаграммы состояния систем Cu – O и Ni – О

Фазовая диаграмма состояния Cu – O приведена на рис. 1.3 [9].

Рис. 1.3. Диаграмма состояния Cu – O.

Из рис. 3. следует, что при температурах ниже 1000˚С в системе медь – кислород наблюдается следующая последовательность равновесий
