Процесс виброударного бурения характеризуется поочередным приложением к трубе-лидеру со стороны вибромолота ударной и выдергивающей сил. Под действием первой лидер последовательно погружается в грунт, а под действием второй каждый раз чуть возвращается назад, не доходя, однако, до положения, соответствующего началу каждого цикла. При этом грунт, входящий во внутреннюю полость трубы-лидера в виде керна, в момент удара остается (в результате инерционных свойств) неподвижным (труба проскальзывает вниз относительно неподвижного грунта), а затем в результате сил сцепления с внутренней поверхностью трубы несколько приподнимается вместе с трубой под действием выдергивающей силы вибромолота. В результате уплотнения керна не происходит, а при соблюдении определенных условий может иметь место даже его разуплотнение.

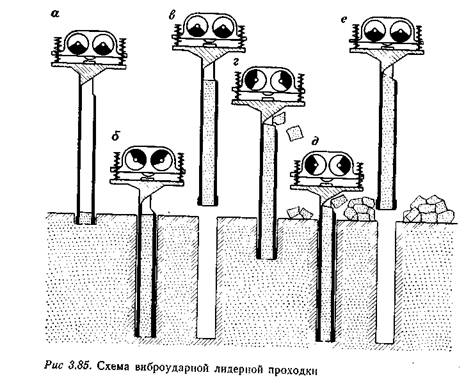

Бурение скважин виброударным методом протекает следующим образом (рис. 9.). Рабочий орган выставляют на место будущей скважины и включают вибромолот. Нанося удары по наковальне трубы-лидера, он погружает ее в грунт (рис. 9, а). По достижении необходимой глубины (рис. 9, б) вибромолот выключают и трубу-лидер извлекают из грунта при помощи лебедки (рис. 3, в). В грунте остается скважина с гладкими стенками, точно повторяющая по форме поперечное сечение трубы-лидера. Затем рабочий орган с находящимся в трубе-лидере грунтовым керном перемещают, выставляют на место новой скважины
и включают вибромолот (рис. 9, г). Труба-лидер погружается в грунт, разрабатывая в нем новую скважину, а грунт, извлеченный из предыдущей, вытесняется новыми порциями и вываливается из верхнего окна трубы-лидера на поверхность (рис. 9, д). По окончании последней скважины перед остановкой буровой машины необходимо включить вибромолот на весу и выбить из трубы-лидера грунтовый керн, оставшийся от последней скважины (рис. 9, е).
Разработка мерзлого и плотного грунта характеризуется отскоком рабочего инструмента от его поверхности при нанесении удара. В случае виброударного бурения отскок усугубляется действием молота на трубу-лидер через пружины. Явление отскока крайне вредно, так как в результате него следующий удар молота по трубе-лидеру может быть нанесен, когда та еще находится в воздухе и даже движется навстречу молоту. Вследствие этого часть энергии молота затрачивается на мгновенную остановку трубы-лидера и сообщение ей противоположной скорости, лишь оставшаяся часть — на разрушение грунта. Это приводит к снижению к. п. д. механизма и преждевременному разрушению трубы-лидера.
Для ликвидации отскока и увеличения скорости проходки применяются специальные механизмы напорного или фрикционного типа, ограничивающие подвижность погружаемого элемента. Принцип их действия заключается в направленном присоединении к массе трубы-лидера некоторой инертной массы (чаще всего корпуса установки), гасящей ее перемещения в противоположную забою сторону. В напорном механизме это достигается при помощи канатно-блочной системы или силовых гидроцилиндров, а в фрикционном — при помощи специального зажима, крепящегося к корпусу установки и зажимающего с определенным усилием трубу-лидер. При этом силы трения, возникающие между обкладками зажима и стенками трубы, препятствуют ее перемещению вверх при отскоке и практически не влияют на перемещения вниз под действием удара.
Возможно применение вместо напорного механизма некоторого инвентарного груза, навешиваемого непосредственно на трубу-лидер. Такой груз наилучшим образом разгружает корпус установки от колебаний, но увеличивает ее массу и резко снижает устойчивость в рабочем положении. Напорный и фрикционный механизмы способствуют передаче вибраций на корпус установки, но зато позволяют уменьшить ее общую массу и повысить устойчивость. Наиболее простым и удобным в этом отношении является фрикционный зажим.
Высокие прочностные свойства мерзлых грунтов предопределяют повышенные требования к энергетическим параметрам рабочего органа виброударных буровых машин. Для определения основного показателя погружающей способности вибромолота — энергии его единичного удара — следует ориентироваться на показатель прочности грунта, определенный числом ударов с плотномера ДорНИИ. Этот показатель наиболее полно характеризует механические свойства грунта применительно к его сопротивляемости ударному внедрению трубы-лидера.
Забивка трубы-лидера в грунт в зимних условиях характеризуется прохождением забойной коронкой слоев, весьма разнородных по своим механическим свойствам. Покровная часть грунта при низких температурах окружающего воздуха (до —50 °С) обладает наибольшей прочностью (с = 200—400). С глубиной прочность резко уменьшается и по окончании промерзания становится равной естественной прочности обычного (немерзлого) грунта соответствующей категории. Поэтому в качестве расчетной модели- разбуриваемого грунта следует принимать однородную среду с прочностью, оцениваемой некоторым средним значением с.
Машины ударного бурения
Ударное бурение применяется преимущественно в прочных породах с коэффициентом крепости f≥6 по шкале проф. М. М. Протодьяконова. Рабочим инструментом является бур — стальной стержень диаметром 22—32 мм, имеющий плоский затыльник с одного конца и коронку с заостренным лезвием с другого. Принцип ударного бурения заключается в следующем. При нанесении удара по затыльнику бура лезвие внедряется в породу на глубину h (рис. 10, с), сминая ее и образуя в ней щель (рис. 10, 6). Часть энергии удара, передаваясь через снятую породу, вызывает ее скалывание по краям щели. Однако величина скалывания ограничена зажатием породы на малой поверхности забоя шпура. После первого удара бур поворачивают на некоторый угол со и снова наносят удар по затыльнику, при этом лезвие делает новую щель в породе (рис. 10, в). В момент образования второй щели секторы породы в пределе угла со скалываются. Затем бур опять поворачивают и снова наносят по нему удар и т. д. Разрушенная порода удаляется из шпура сжатым воздухом или водой. Уменьшение угла поворота бура со приводит к бесполезному измельчению грунта и увеличивает тем самым энергоемкость процесса бурения. Однако чрезмерное увеличение угла также вредно, так как при этом скалывание грунта затрудняется.
Процесс ударного бурения является циклическим, складывающимся из удара и отскока бура с его одновременным поворотом. Роль трения бура о породу при ударном бурении во много раз меньше, чем при вращательном бурении инструментом режущего типа, что повышает к. п. д. процесса разрушения и уменьшает износ инструмента. Устройства для ударного бурения шпуров называют перфораторами или буровыми (бурильными) молотками. Слово перфоратор происходит от латинского perforare — пробивать, пробуривать.
Схема работы всех буровых молотков одинакова. Каждый из них представляет собой пневматический поршневой одноцилиндровый двигатель двухстороннего действия, в стальном цилиндре которого под действием сжатого воздуха совершает возвратно-поступательные движения с частотой 1700—3000 в минуту поршень-ударник. В конце каждого переднего хода он наносит удар по затыльнику, заставляя лезвие разрушать породу в забое шпура.
