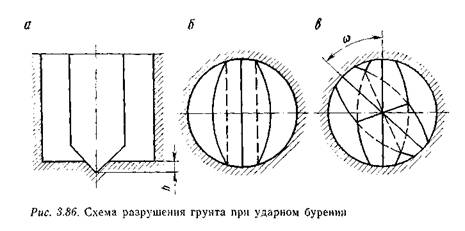

При обратном ходе поршень посредством храповично-винтового устройства поворачивает себя и бур на 15—40°, чтобы при последующем ударе лезвие бура разрушало породу в другом месте забоя шпура.

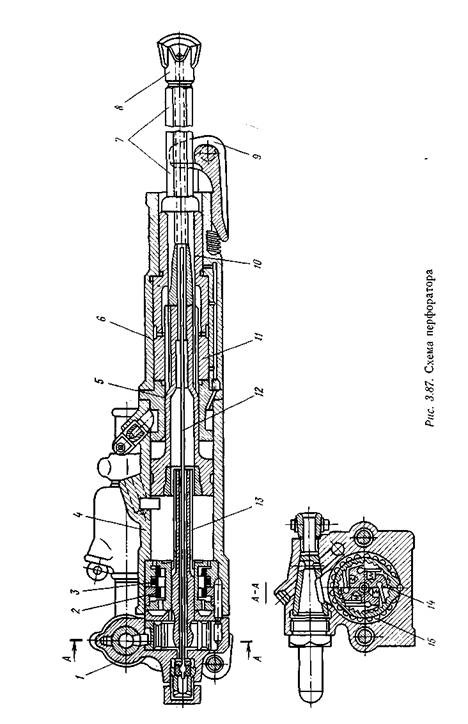

Для примера рассмотрим конструкцию пневматического перфоратора ПР-ЗОл (рис. 11), который состоит из цилиндра 4, ствола 6, и задней головки 1, стянутых двумя болтами, и буро-держателя 9 (при смене бура 7 скобу буродержателя отводят в сторону). К задней головке прикреплена рукоятка, с помощью которой молоток поддерживается во время работы. Внутри цилиндра молотка размещены золотниковая коробка 2 с золотником 3, поршень-ударник 5 и поворотный механизм, состоящий из храпового (геликоидального) стержня 13 с подпружинными собачками 14. Стержень проходит через храповую буксу 15, золотниковую коробку и направляющую спиральную гайку поршня-ударника, входя внутрь последнего. При работе молотка сжатый воздух подается в золотниковую коробку и в зависимости от положения золотника попеременно поступает в одну из полостей цилиндра— спереди или сзади поршня-ударника, заставляя его совершать возвратно-поступательные движения. Двигаясь вправо, поршень-ударник совершает рабочий ход с ударом в конце по забурнику. При этом закрепленная в полости поршня гайка, скользя своими витками по винтовой нарезке стержня 13, поворачивает его. Двигаясь затем влево, поршень-ударник поворачивается уже сам относительно стержня, который в этом случае остается неподвижным, удерживаясь храповым механизмом, и увлекает за собой бур посредством поворотной буксы, верхняя часть 11 которой связана с поршнем подвижным шлицевым соединением, а в нижнюю часть 10 входит граненый хвостик бура. Образующаяся в процессе проходки буровая мука выдувается из шпура сжатым воздухом или вымывается водой, поступающими на дно шпура по промывочной трубе 12 в канале бура. При бурении с продувкой полная очистка шпура от муки осуществляется периодическим включением интенсивной продувки. Забойный конец бура 8 армируется пластинами твердых сплавов ВК-8, ВК-10, ВК-Н и ВК-15. Бурение пород средней крепости более эффективно бурами, оснащенными пластинами ВК-8, а крепкие ВК-15.
Самоходные машины для бурения шпуров в породах для последующего их разрыхления взрывом при разработке траншей под магистральные трубопроводы имеют, как правило, два манипулятора, каждый из которых состоит из стрелы и рукоятки с бурильной колонной на конце. По направляющим бурильной колонки передвигается пневматический молоток. Пространственное перемещение элементов манипуляторов осуществляется гидроцилиндрами.
Управление манипулятора может производиться из кабины машиниста и непосредственно от бурильной колонки (дистанционное электрическое). Дистанционное управление позволяет сократить обслуживающий персонал до двух человек. Наличие манипуляторов дает возможность бурить не только вертикальные, но и наклонные (в том числе горизонтальные) шпуры. При бурении шпуров в «нитку» или в «елочку» не требуется передвигать машину после каждых двух шпуров: с одной позиции обслуживается участок трассы длиной в 14,2 м.
Машины вращательного бурения
При вращательном бурении шпуров рабочий инструмент — это резцовая головка, которой через буровую штангу сообщается вращательное и поступательное движение (рис. 12, а). Под действием силы Q, создающей вращательное движение, и силы Р, осуществляющей силовую подачу (напор) инструмента на забой, резец снимает стружку породы толщиной h. Разрушенная порода выдается из шпура витками спиральной буровой штанги или потоком воды или воздуха. Скорость бурения зависит от многих факторов, главными из которых являются осевое усилие, частота вращения резца, крепость породы, форма и материал резца и способ удаления разрушенной породы.
Вращательное бурение применяется преимущественно в породах мягких и средней крепости (коэффициент f=1÷10 по шкале проф. М. М. Протодьяконова). Процесс вращательного бурения по сравнению с ударным — непрерывный. Поэтому вращательное бурение (в тех породах, где оно применимо) производительней ударного.
Ударно-вращательное бурение является в принципе вращательным бурением, но таким, при котором буровой инструмент кроме воздействия большого статически приложенного осевого усилия и крутящего момента подвергается дополнительно воздействию динамических нагрузок — ударов. В результате этого резец лучше внедряется в породу и снимает более толстую стружку. Поэтому производительность ударно-вращательного бурения (в породах с f = 6÷14) больше, а энергетические затраты на единицу длины или объема шпура меньше, чем при вращательном или ударном бурении.
Для вращательного бурения шпуров применяют электрические, гидравлические и пневматические сверла, а также сверла, приводимые в действие двигателями внутреннего сгорания. Рабочим инструментом сверла является бур, представляющий собой витой металлический стержень с коронкой на конце. Стержни и коронки изготовляют из углеродистых сталей марок У7, У8, У7А, У8А, У8ГА, У9, У10, а также из рессорно-пружинной стали 55С2. Режущую часть буровых кромок часто оснащают пластинами ме-таллокерамических твердых сплавов. В очень прочных породах применяют шарошки. Буровая коронка состоит из корпуса, двух резцов (перьев) и хвостовика для соединения с буровой штангой.

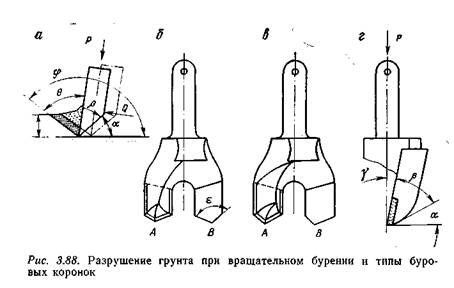

Передние (режущие) грани резцов (перьев) армируются пластинками твердого сплава марки ВК-6 или ВК.-8. Буровые коронки в основном бывают двух типов — с симметричным (рис. 12, б) и асимметричным (рис. 12, в) расположением режущих граней на резцах. В буровой коронке второго типа, изображенной на рис. 12, в, резец А имеет более короткую режущую кромку снаружи, а резец В — изнутри. При бурении в твердых породах асимметричные коронки дают большую скорость бурения, чем симметричные, хотя при одинаковых условиях износ первых может быть больше.
Различают следующие элементы резцов (рис. 12,г): угол приострения пера ε, угол заострения лезвия резца β, передний угол заточки у, задний угол заточки α. Конструкция резца и его геометрия должны обеспечивать при минимальном износе получение высокой скорости бурения. Практика показывает, что оптимальный угол приострения е, удовлетворяющий указанным условиям, составляет 120°. Задний угол заточки а также влияет на производительность бурения. Существует зависимость, которая показывает, что скорость бурения при постоянном давлении на резец пропорциональна касательной заднего угла заточки (по Шеферду): v =ktgα, где v — скорость бурения; k — постоянная бурения, равная wπD, w — частота вращения резца, D — диаметр резца.
У коронок обычного типа при у = 0 резцы расположены под прямым углом к поверхности забоя шпура. Для данного случая скорость бурения выразится так
