СУЩНОСТЬ ПРОЦЕССА. ОСНОВНЫЕ ОПЕРАЦИИ. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Кокиль (от франц. coquille) — металлическая форма, которая заполняется расплавом под действием гравитационных сил. В от­личие от разовой песчаной формы кокиль может быть использован многократно. Таким образом, сущность литья в кок и ли состоит в применении металлических материалов для изготовления многократно используемых литейных форм, металлические части которых составляют их основу и формируют конфигурацию и свойства отливки.

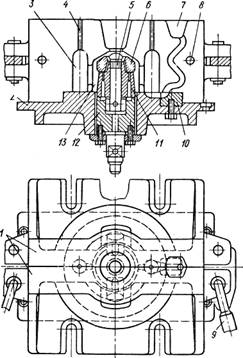

Кокиль (рис. 2.1) обычно состоит из двух полуформ 1, плиты 2, вставок 10. Полуформы взаимно центрируются штырями 8, и перед заливкой их соединяют замками 9. Размеры рабо­чей полости 13 кокиля больше размеров отливки на величину усадки спла­ва. Полости и отверстия в отливке могут быть вы­полнены металлическими 11 или песчаными 6 стерж­нями, извлекаемыми из от­ливки после ее затвердева­ния и охлаждения до за­данной температуры. Рас­плав заливают в кокиль через литниковую систему 7, выполненную в его стен­ках, а питание массивных

Подпись: Рис. 2.1. Кокиль

узлов отливки осущест­вляется из прибылей (питающих выпоров) 3. При заполнении ко­киля расплавом воздух и газы удаляются из его рабочей полости через вентиляционные выпоры 4, пробки 5, каналы 12, образующие вентиляционную систему кокиля.

Основные элементы кокиля — полуформы, плиты, вставки, стержни т. д.— обычно изготовляют из чугуна или стали. Выше рассмотрен кокиль простой конструкции, но в практике используют кокили различных, весьма сложных конструкций.

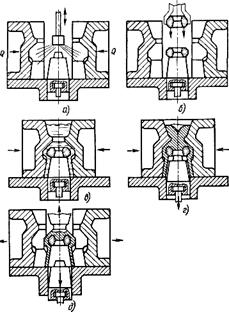

Основные операции технологического процесса. Подпись: Рис. 2.2. Последовательность из-готовления отливки в кокилеПеред залив­кой расплава новый кокиль подготовляют к работе: поверхность рабочей полости и разъем тщательно очищают от следов загряз­нений, ржавчины, масла; проверяют легкость перемещения под­вижных частей, точность их центрирования, надежность крепле­ния. Затем на поверхность рабочей полости и металлических стержней наносят слой огнеупорного покрытия (рис. 2.2, а) — облицовки и краски. Состав облицовок и красок зависит в основ­ном от заливаемого сплава, а их толщина — от требуемой скорости охлаждения отливки: чем толще слой огнеупорного покрытия, тем медленнее охлаждается отливка. Вместе с тем слой огнеупорного покрытия предохраняет рабочую поверхность формы от резкого повышения ее температуры при заливке, расплавления и схваты­вания с металлом отливки. Таким образом, облицовки и краски выполняют две функции: защищают поверхность кокиля от резкого нагрева и схватывания с отливкой и позволяют регулировать скорость охлаждения отливки, а значит, и процессы ее затверде­вания, влияющие на свойства металла отливки.

Перед нанесением огнеупорного покрытия кокиль нагревают га­зовыми горелками или электрическими нагрева­телями до температуры 423—453 К. Краски нано­сят на кокиль обычно в виде водной суспензии че­рез пульверизатор. Капли водной суспензии, попадая на поверхность нагретого кокиля, испаряются, а ог­неупорная составляющая ровным слоем покрывает поверхность.

После нанесения огне­упорного покрытия кокиль нагревают до рабочей тем­пературы, зависящей в ос­новном от состава зали­ваемого сплава, толщины стенки отливки, ее разме­ров, требуемых свойств. Обычно температура нагрева кокиля перед заливкой 473—623 К. Затем в кокиль устанавливают песчаные или керамические стержни (рис. 2.2, б), если таковые необходимы для получе­ния отливки; половины кокиля соединяют (рис. 2.2, в) и скреп­ляют специальными зажимами, а при установке кокиля на ко­кильной машине с помощью ее механизма запирания, после чего заливают расплав в кокиль. Часто в процессе затвердевания и охлаждения отливки, после того как отливка приобретет достаточную прочность, металлические стержни «подрывают», т. е. частично извлекают из отливки (рис. 2.2, г) до ее извлечения из кокиля. Это делают для того, чтобы уменьшить обжатие усаживающейся отливкой металлического стержня и обеспечить его извлечение из отливки. После охлаждения отливки до заданной температуры кокиль раскрывают, окончательно извлекают метал­лический стержень и удаляют отливку из кокиля (рис. 2.2, д). Из отливки выбивают песчаный стержень, обрезают литники, прибыли, выпоры, контролируют качество отливки. Затем цикл повторяется.

Перед повторением цикла осматривают рабочую поверхность кокиля, плоскость разъема. Обычно огнеупорную краску наносят на рабочую поверхность кокиля 1—2 раза в смену, изредка восста­навливая ее в местах, где она отслоилась от рабочей поверх­ности. После этого при необходимости, что чаще бывает при литье тонкостенных отливок или сплавов с низкой жидкотекучестью, кокиль подогревают до рабочей температуры, так как за время извлечения отливки и окраски рабочей поверхности он охлаждает­ся. Если же отливка достаточно массивная, то, наоборот, кокиль может нагреваться ее теплотой до температуры большей, чем требуемая рабочая, и перед следующей заливкой его охлаждают. Для этого в кокиле предусматривают специальные системы охлаждения,

Как видно, процесс литья в кокиль — малооперацион-н ы и. Манипуляторные операции достаточно просты и кратковре-менны, а лимитирующей по продолжительности операцией являет­ся охлаждение отливки в форме до заданной температуры. Практи­чески все операции могут быть выполнены механизмами машины или автоматической установки, что является существенным преи­муществом способа, и, конечно, самое главное — исключается трудоемкий и материалоемкий процесс изготовления формы: Ко­киль используется многократно.

Особенности формирования и качество отливок. Кокиль — металлическая форма, обладающая по сравнению с песчаной зна­чительно большей теплопроводностью, теплоемкостью, проч­ностью, практически нулевыми газопроницаемостью и газотвор-. ностью. Эти свойства материала кокиля обусловливают рассмот­ренные ниже особенности его взаимодействия с металлом отливки.

1. Высокая эффективность теплового взаимодействия между отливкой и формой: расплав и затвердевающая отливка охлаж­даются в кокиле быстрее, чем в песчаной форме, т. е. при одинако­вых гидростатическом напоре и температуре заливаемого расплава заполняемость кокиля обычно хуже, чем песчаной формы. Это осложняет получение в кокилях отливок из сплавов с пониженной жидкотекучестью и ограничивает минимальную толщину стенок и размеры отливок. Вместе с тем повышенная скорость охлажде­ния способствует получению плотных отливок с мелкозернистой структурой, что повышает прочность и пластичность металла отли­вок. Однако в отливках из чугуна, получаемых в кокилях, вслед­ствие особенностей кристаллизации часто образуются карбиды, ферритографитная эвтектика, отрицательно влияющие на свойства чугуна: снижается ударная вязкость, износостойкость, резко воз­растает твердость в отбеленном поверхностном слое, что затрудня­ет обработку резанием таких отливок и приводит к необходимости подвергать их термической обработке (отжигу) для устранения отбела.
