Наибольшее применение для литья в кокиль нашли сплавы МЛ5 (системы Mg — А1 — Zn), МЛ6 (системы Mg — Al — Zn), МЛ12 (системы Mg — Zn — Zr) МЛ10 (Mg — Nd — Zr).

Влияние кокиля на свойства отливок. Кокиль практически не вступает в химическое взаимодействие с магниевым расплавом, что уменьшает окисляемость сплава, улучшает качество отливок. Пониженная жидкотекучесть сплавов вызывает необходимость за­ливать их в кокили при повышенной температуре, особенно при изготовлении тонкостенных отливок. Это приводит к повышению окисляемости сплава, вероятности попадания окислов в отливку, увеличению размеров зерна в структуре, ухудшению механических свойств отливки.

Для предотвращения горячих трещин в отливках, обусловлен­ных повышенной усадкой сплавов, необходимо осуществлять «подрыв» неподатливых металлических стержней или использо­вать песчаные стержни; модифицирование сплавов церием и вис­мутом повышает трещиноустойчивость сплавов.

Положение отливки из магниевого сплава в кокиле име­ет особенно важное значение для направленного ее затвердевания и питания. Для питания отливки обязательно используют прямые или отводные прибыли; для лучшей их работы прибыли выполняют в стержневых, асбестовых или керамических вставках.

Литниковые системы для магниевых сплавов расширяющиеся: fc:fк:fп= 1:2:3. Для крупных и сложных отливок fc:fк:fп = 1:4:6.

Размеры элементов литниковых систем определяют, пользуясь формулами. (2.1), (2.3) и зависимостями коэффициентов расхода, приведенными выше. Объем прямой или отводной прибыли опре­деляют из соотношения Vпр=(2-2,5) Vп.о ,где Vп.о — объем питаемого узла отливки. Способы подвода расплава в кокиль и кон­струкции литниковых систем такие же как и для алюминиевых сплавов (см. рис. 2.15). Особое внимание следует обращать на рассредоточенный подвод расплава в рабочую полость. Это вызвано пониженной жидкотекучестью магниевых сплавов и их малой теплопроводностью. Последнее свойство при сосредоточенном под­воде приводит к замедленному охлаждению отлпвки в месте под­вода питателя и образованию в эгом месте усадочных дефектов - пористости, рыхлот, трещин.

Технологические режимы литья магнеевых сплавов в кокиль назначают с учетом их литейных свойств, конфигурации отливки и предьявляемых к ней требований.

Состав и толщину краски рабочей полости кокиля принимают но рекомендациям табл. 2.3. Для устранения окисления и загорания сплава при заливке рекомендуется покрывать по-верхность кокиля и кромки заливочной чаши серным цветом, кото-рый сгорая, создает защитную среду вокруг отливки.

Температуру нагрева кокиля перед залинкой назна-чают в пределах указанных в табл. 2.4.

Температура заливки магниевых сплавов зависит от химического состава, но обычно на 100- 150 К выше линии лик­видна, что вызвано их пониженной жидкотекучестью. Обычно температура заливки составляет 1000-- 1020 К для тонкостенных отливок и 950-980 К для массивных, толстостенных

Отливки из медных сплавов

Литейные свойства. Литьем в кокиль изготовляют отливки из латуней, бронз, а также чистой меди.

Латуии имеют обычно небольшой интервал кристаллизации, хорошую жндкотекучесть, но большую усадку; 1,5—2,5% в зави-симости от химического состава. Латуни мало склонны к образо­ванию усадочной пористости, но, как и все медные сплавы, ин­тенсивно, растворяют водород, особенно кремнистые латуни, отлив­ки из которых часто поражаются газовой пористостью.

Бронзы оловянные имеют высокую жидкотекучесть, повы­шенную усадку (1.4—1,6%), большой интервал кристаллизации, а потому и повышенную склонность к образованию усадочной пористости в отливках. Алюминиевые бронзы имеют небольшой интервал кристаллизации, большую усадку (1,7—2,5%); отливки нз них получаются плотными, но они склонны к образованию окис­ных плен из-за повышенной окисляемости содержащегося в них алюминия. Плены, попадающие в отливку, снижают ее механиче­ские свойства и герметичность. Кремнистые бронзы, аналогично кремнистым латупям, склонны к образованию газовой пористости.

Свинцовые бронзы склонны к ликвации, ухудшающей свойства отливок.

Чистая медь имеет низкую жидкотекучесть, высокую усад­ку (1,8—2%), интенсивно растворяет газы, которые при затвер­дев а ни и отливки образуют газовую пористость и раковины в ней. При плавке мель интенсивно окисляется. Окислы меди ухудшают ее литейные свойства, а также механические свойства и электро­проводность отливок.

Влияние кокиля на качество отливок. Высокая скорость охлаж­дения и затвердевания при литье в кокиль благоприятно влия­ет на качество отливок: повышаются их механические свойства, герметичность, плотность, улучшается структура. Повышение скорости охлаждения способствует приближению характера за­твердевания широкоинтервальных сплавов к последовательному. Поэтому, например, отливки из оловянных бронз в кокиль имеют большую плотность, чем при литье в песчаные формы. Отлнвки из кремнистых латуне.й и бронз меньше поражены газовой порис­тостью, так как высокая скорость охлаждения расплава препят­ствует выделению газов из раствора. Повышенная скорость за­твердевания отливок из свинцовых бронз уменьшает ликвацию, способствует измельчению включений свинца, что повышает ан­тифрикционный свойства отливок.

Отливки из медных сплавов при литье в кокиль часто поражены трещинами, так к.а-к кокиль неподатлив. Это затрудняет полу­чение в кокилях сложных тонкостенных отливок. Главная мера -предупреждения этих дефектов — хорошее раскисление и рафини­рование сплавов — освобождение их от окислов, сильно влияю­щих на трещйноустойчивость сплавов, а также создание условий для направленного затвердевания и питания отливки.

Положение отливки в кокиле должно обеспечивать направленное затвердевание .и питание ее при усадке. Поэтому располагают массивные ее части вверху и на них устанавливают прибыли.

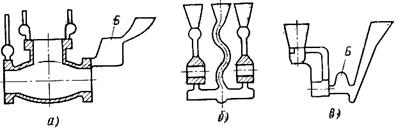

Литниковая система (рис. 2.16,) для медных сплавов должна обеспечивать плавное заполнение формы и питать отливку в процессе ее затвердевания. Поэтому литники делают большого сечения, одновременно выполняющими функции прибылей. Между стояком и питателем устанавливают питающие бобышки Б, ,в кр-торых происходит также частичное шлакозадержание. Для отли­вок из алюминиевых, марганцевых и кремнистых бронз используют нижний подвод расплава через зигзагообразные и наклонные стояки (рис. 2.16, б, в), шлакоуловители и плоские щелевидные питатели. Тонкостенные мелкие отливки заливают сверху (рис. 2.16, а), обычно с подводом расплава в питающую бобыш­ку Б. Для отливок из медных сплавов применяют как расширяю­щиеся, так и суживающиеся литниковые системы. Для сплавов, склонных к образованию плен (алюминиевых, марганцевых бронз), используют расширяющиеся литниковые системы (fп:fл.х:fс=3:2: 1), а для латуни — суживающиеся (fп:fл.х:fс=1:2,5: 3,5).
