Формулой (6-7) для определения теоретического удельного веса чугуна не всегда удобно пользоваться, т.к. для этого необходимо знать относительные объемы графита и металлической основы чугуна.

Подставляя в формулу (6-7) значения Кгр и Км из формул (6-5) и (6-6) после преобразования получим:

(6-8)

т.к. gгр+gм = 1, тогда:

(6-9)

В качестве критерия для оценки микропористости следует принять количество свободного углерода в чугуне, а также характер его расположения, имея ввиду степень разобщения металлической основы чугуна.

Как известно, графит в чугуне может иметь пластинчатую, хлопьевидную или глобулярную форму, кроме того, графитные включения отличаются между собой размерами и характером залегания.

6.1.2. МАКРОПОРИСТОСТЬ

Макропористость чугуна обуславливается рассредоточенной газовой и рассредоточенной усадочной пористостью. Такой вид пористости отличается небольшими размерами газовых и усадочных пор, которые обычно по объему отливки располагаются более или менее равномерно [24].

Макропористость определяется в относительных величинах или в процентах. Для определения макропористости серого чугуна используется следующая формула:

(6-10)

где gт - теоретический удельный вес серого чугуна;

g - действительный удельный вес чугуна.

Макропоры в зависимости от их величины очень резко снижают герметичность чугунных отливок. Их появление в чугуне зависит от большого числа факторов.

Так рассредоточенная газовая пористость образуется за счет выделения растворенных или реакционных газов в чугуне. Растворимость газов в металле зависит от температуры и давления. На рис.6-1 показана кривая растворимости водорода в железе [30].

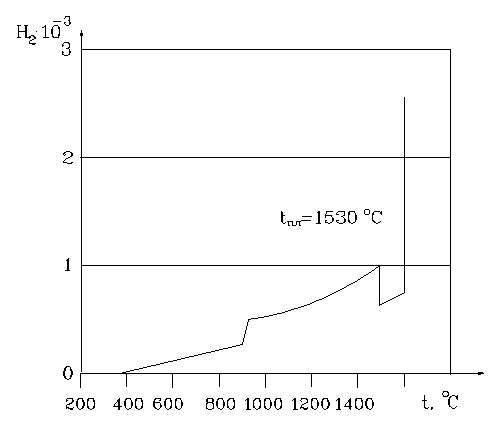

Рис.6-1. Растворимость водорода в железе

На этой кривой имеются участки, которые характеризуют собой растворимость газа в твердых металлах, в период расплавления и в жидком состоянии. Переход от одного состояния в другое сопровождается скачкообразным изменением растворимости газов.

Растворимость газов в зависимости от давления определяется из формулы [24]:

(6-11)

где Q - количество растворенных газов;

Р - давление;

К - постоянная величина.

Реакционные газы образуются в следствие химических реакций, имеющих место в сплаве, при повышенном содержании в них окиси железа.

FeO + C = CO + Fe

Образование газов приводит к появлению в металле отдельных пузырьков. В зависимости от свойств металла и скорости газообразования, пузырьки принимают те или иные размеры и начинают двигаться вверх; скорость движения пузырьков определяется из формулы Стокса:

(6-12)

где r - диаметр пузырька ;

g - ускорение свободного падения;

h - вязкость жидкого металла.

Согласно этой формулы величина пузырьков зависит от плотности и вязкости жидкого металла. Степень газонасыщенности отливки определяется количеством растворенных газов в металле, а последняя зависит от его раскисленности и режим охлаждения самой отливки.

Касаясь рассредоточенной усадочной пористости, следует напомнить, что она определяется объемной усадкой, которая, в свою очередь, зависит от температурного интервала кристаллизации серого чугуна. С увеличением углеродного эквивалента в чугуне общий объем усадочной пористости уменьшается.

Важным фактором, влияющим на образование усадочной пористости, является также жесткость литейной формы: чем больше жесткость формы, тем меньше объем усадочных пороков. Поэтому при литье в сухие формы и в формы из жидкостекольных и цементных смесей часто не требуется простановка прибылей, в то время как при литье в сырые формы они необходимы.

Рассеянная пористость в отливках, как правило является результатом совместного образования газовой и усадочной пористости.

6.1.3. ГРУБАЯ ДЕФЕКТНАЯ ПОРИСТОСТЬ

Грубая дефектная пористость обуславливается различными макропороками отливок, которые обычно являются браковочным признаком [24]. К ним относятся местные и рассеянные газовые, земляные, шлаковые, усадочные раковины, неслитины, спаи, трещины и.т.д.

Такие дефекты приводят к местным нарушениям сплошности чугуна и резкой потере его герметичности.

Пористость чугуна является важной характеристикой определяющей его герметичность. Под пористостью следует понимать отношение объема пор к объему образца.

(6-13)

где V1 - объем макро- и микро пор;

V2 - объем образца.

Как указывалось выше, в сером чугуне имеются поры заполненные графитом и поры, свободные от него.

Относительный объем пор занятых графитом, определяется по формуле (6-5).

Относительный объем свободных от графита можно определить по формуле (6-10).

Общая относительная пористость или просто пористость будет равна сумме этих видов пористости:

m = Кгр + К.

(6-14)

6.2. ФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА ГЕРМЕТИЧНОСТИ СЕРЫХ ЧУГУНОВ

Серые чугуны представляют собой очень сложные железоуглеродистые сплавы, заключающие в себе большое количество изолированных друг от друга свободных и заполненных графитом пор самой разнообразной формы и размеров. Характер пор в чугуне, их размер и количество зависят от многих факторов, основными из которых являются: химический состав, структурное строение, технология изготовления отливок, их термообработка и условия эксплуатации.

При воздействии на отливку жидкости, находящейся под высоким давлением, эта жидкость проникает в поры чугуна, а затем, если не встречает достаточного сопротивления, она просачивается дальше в тело отливки.

Процесс просачиваемости чугунов является очень сложным и в настоящее время остается почти не изученным. Опыты, проведенные в этом направлении многими исследователями, не раскрывают в достаточной мере механизма просачиваемости жидкости через тело чугунных отливок. В связи с этим оценка просачиваемости чугунов в настоящее время производится по двухбалльной системе - “текут”, “не текут” [24].

Просачиваемость чугунов находится в обратной зависимости от их плотности или так называемой герметичности. Поэтому изучение свойств просачиваемости или проницаемости обычно ведется по величине, обратной их проницаемости.

Движение жидкости в порах чугуна является чрезвычайно сложным процессом. Даже в простейших случаях фильтрации, когда пористая Среда образована из большого количества систематически уложенных шаров, точного гидромеханического решения движения жидкости не имеется. Впрочем, это не так важно, т.к. при изучении герметичности чугунов в большей степени имеют значение усредненные характеристики потока жидкости также как скорости просачивания, расхода и т.д., а не форма движения жидкости в самих порах.
