Чувствительность фоторезиста – это величина, обратная экспозиции, т.е. освещённости, помноженной на время. При этом, чувствительность позитивного фоторезиста – это полнота разрушения освещённых участков плёнки. Чувствительность для негативного фоторезиста ФН – наоборот, закрепление после экспонирования и проявления локальных участков плёнки фоторезиста, подвергнутых освещению. В обоих случаях необходимо обеспечить чёткость изображения, т.е. резко очерченную границу между областями удалённого при проявлении и оставшегося фоторезиста. Граница поглощения фоторезиста – 0, 28-0, 4 мкм (ультрафиолетовая область спектра излучения).

Разрешающая способность фоторезиста – это число линий равной толщины, которые могут быть получены (без слияния) на 1 мм поверхности пластины в результате процесса фотолитографии.

где L – ширина линии в мкм. Для получения рисунка с элементами ИС размером ~5-7 мкм, применённый фоторезист должен иметь R ≥ 500 лин/мм. Разрешающая способность фоторезиста зависит от минимальной толщины плёнки фоторезиста, способной выдержать воздействие агрессивной среды. Отношение толщины плёнки к минимальной ширине линий для лучших негативных фоторезистов составляет 1:2-1:3, в то время как для позитивных – 1:1. Лучшая разрешающая способность позитивных фоторезистов позволяет использовать их при изготовлении СБИС.

Кислотостойкость – это устойчивость фоторезиста к воздействию травителей на основе азотной, плавиковой, соляной и др. кислот. Критерием кислотостойкости служит величина краевого и локального растравливания. Её обычно оценивают по величине клина, образующегося на краю плёнки после травления.

Важным фактором, влияющим на разрешение литографического процесса в целом, является контрастность изображения. Для улучшения контрастности после операции экспонирования до проявления фоторезист сушат, чем достигается его однородная плотность. Кроме этого, возможно применение антиотражающих покрытий для исключения внутреннего отражения в плёнке фоторезиста. Это явление возникает из-за того, что отражённый поток интерферирует с проходящим светом, вызывая дополнительную засветку в местах, защищённых непрозрачными участками фотошаблона. В результате образуется так называемый "ореол", вызывающий нерезкость и неровность края изображения.

Для нанесения равномерного слоя фоторезиста малой толщины на сильно рельефную ступенчатую поверхность используют многослойные Фоторезисты, например, двухслойные. В этом случае сначала экспонируют и проявляют верхний тонкий 0, 2-0, 4 мкм слой фоторезиста, а затем с помощью реактивного ионного травления переносят рисунок на второй более толстый слой фоторезиста. Использование 3-х слойной структуры, например, фоторезист-SiOsub>2-фоторезист, позволяет при толщине 1, 6 мкм получать линии шириной 0, 4 мкм. Многослойные фоторезисты можно применять для получения линий субмикронного размера.

Фотошаблоны.

Фотошаблон – это плоскопараллельная пластина из прозрачного материала с рисунком из прозрачных и непрозрачных для света участков, образующих топологию прибора, многократно повторенную на поверхности пластины. Фотошаблоны могут быть стеклянными и плёночными, металлизированными и эмульсионными, прямыми и обратными. Наилучшую разрешающую способность дают металлизированные фотошаблоны с покрытием из хрома или окиси железа – R ≥ 1000 линий/мм. Основные требования к фотошаблонам – это высокая разрешающая способность, большая площадь рабочего поля, высокая контрастность, высокая оптическая плотность непрозрачных участков, точность воспроизведения размеров рисунка не хуже 0, 5 мкм, точность шага между элементами не хуже 0, 5 мкм, стабильность рисунка и его размеров во времени, стойкость к истиранию, плоскостность рабочей поверхности.

На рисунке 2 представлена последовательность операций изготовления фотошаблонов различными методами. Наиболее простым и сравнительно дешёвым способом является оптико-механический. Способ включает в себя такие операции как вычерчивание оригинала, его репродуцирование и промежуточный отъем, мультиплицирование с одновременным уменьшением размера модуля до масштаба 1:1, изготовление рабочих копий фотошаблона. Недостатком этого способа является его многоэтапность, что определяет высокую трудоёмкость и большую продолжительность процесса изготовления. Поэтому оптико-механический способ применяют при изготовлении плат ГИС и ИМС малой или средней степени интеграции.

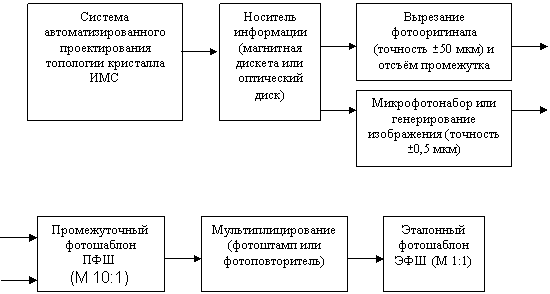

Рис. 2 Последовательность технологических операций изготовления фотошаблонов различными способами.

Высокопроизводительными являются способы оптического или электронного генерирования изображения, которые применяют при изготовлении БИС и СБИС. По характеру конструктивного оформления они подразделяются на микрофотонабор, фотомонтаж и сканирование с поэлементной развёрткой.

Микрофотонабор – это способ генерирования изображения, когда рисунок создают путём набора из отдельных элементов прямоугольной формы, размеры и разворот которых могут меняться. Экспонируемые элементы формируют с помощью диафрагмы по программе и последовательно экспонируют.

При фотомонтаже рисунок набирают из стандартных элементов или фрагментов и последовательно экспонируют.

Сканирование с поэлементной развёрткой осуществляют световым пятном, которое последовательно обегает всю рабочую поверхность заготовки фотошаблона по программе.

Генераторы изображения используют в качестве выходных систем машинного проектирования топологии фотошаблонов ИМС. В результате получают эталонные фотошаблоны ЭФШ, использовать которые в производстве ИМС экономически нецелесообразно. Поэтому методом контактной печати с полученного ЭФШ изготавливают необходимое количество рабочих копий, так называемые рабочие фотошаблоны, которые и применяют в технологии ИМС.

Качество изготовленных фотошаблонов во многом определяет процент выхода годных ИМС, поэтому для ЭФШ применяют 100%-ый контроль качества. Это прежде всего проверка линейных размеров под микроскопом с увеличением не менее 500х и проверка совмещаемости комплекта фотошаблонов по реперным знакам.

Контактная фотолитография.

Суть процесса фотолитографии заключается в создании на поверхности полупроводниковой (или изолирующей) пластины защитного рельефа требуемой конфигурации, включающего в себя большое число рисунков элементов ИС. Фотолитография – это комплекс технологических операций, допускающих использование групповых методов обработки и обеспечивающих тем самым высокую производительность процесса в целом.

Основными составляющими процесса фотолитографии, определяющими её уровень, являются фоторезист, фотошаблон и конкретная схема реализации технологического процесса, связанная с техническими характеристиками используемого оборудования.

Дефекты при проведении процесса контактной фотолитографии.

Практически разрешающая способность процесса контактной фотолитографии 1, 5-2 мкм является предельно достижимой и хуже, чем дают теоретические оценки (на уровне 1 мкм). Это вызвано целым рядом явлений, сопровождающих литографический процесс и снижающих его разрешающую способность. Основными дефектами контактной фотолитографии, в частности, являются: наличие проколов в плёнке фоторезиста, неоднородность толщины плёнки фоторезиста, образование клина травления, неровность края проявленной плёнки фоторезиста, изменение геометрических размеров и наличие "ореола" по краю изображения.
