(0,380+0,120)*1*18 = 9 кН/м2, веса штукатурки 0,02*1*18 = 0,36 кН/м2

и веса утеплителя 0,14 * 1 *0,3 = 0,04 кН/ м2

9+0,36+0,04=9,4 кН/ м2

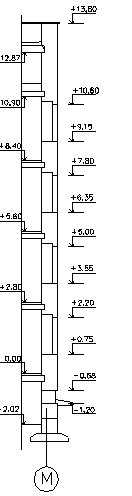

Рис. 3.10. Расчетная схема стены жилого дома

С учетом коэффициента надежности по нагрузке и по назначению этот вес будет равен: (9*1,1 + 0,36*1,3+0,04*1,3) *0,95 = 9,9 кН/ м2

Расчетные постоянные нагрузки составляются (см. рис 4.11):

от участка стены, расположенного выше низа покрытия, т.е. выше отметки 10,9 м,

G3 = 9*1.1*0.95 * (13,8–10,9) * 3,38 = 92,18 кН

G’3 = 9*1.1*0.95 * 1,05 * 3,38 = 33,37 кН

от простенка G2 = 9,9*1.68*1.45 = 24,12 кН,

от участка стены расположенного в промежутке между низом перекрытия и низом перемычки, G1 = 9,9*3,38*0,3 = 10,4 кН

Глубина заделки панелей перекрытий в стену 12 см, тогда равнодействующая с перекрытий будет приложена на расстоянии 12/3 = 4 см от внутренней грани стены и эксцентриситет приложения этой нагрузки ео = 0,5*64 – 4 = 28 см. Изгибающий момент, вызываемый ею в сечении 1–1 Ml = 90,85*0,28 = 25,44 кН*м.

Т. к. стена имеет значительные проемы, и сечение 2–2 близко расположено к сечению 1–1, в качестве расчетных сечений принимаем сечение 2–2 и 3–3.

Нагрузка от части простенка между сечениями 2–2 и 3–3 равна 0,7*3,38*9,9 = 23,42 кН.

Статический расчет

Согласно СНиП 2.01.07–85 при расчете стен полезные (времени) нагрузки в жилых помещениях допускается снижать умножением коэффициент ψn1 = 0.4 + =0,91;

где ΨА1 = 0,4 + 0,6/=1,43

ψn1 = 0.4 + =0,68

А – грузовая площадь; п – число перекрытий над рассматриваемым сечением.

В нашем случае при А = 10,14 м2 и ΨА1 = 0,4 + 0,6 =0,96: коэффициент равен: для первого этажа – 0,68; второго – 0,72; третьего -0,80; четвертого – 0,96;

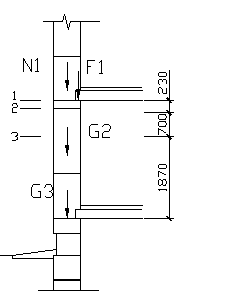

Обозначения расчетных усилий и точки их приложения показаны на рис 3.9., а их определение сведено в таблице 3.10.

Таблица 3.10. Усилия и моменты в сечениях стены

Рис. 3.11. План и схематический разрез простенка

Конструктивный расчет

Расчет начинаем с наиболее нагруженного первого этажа для сечения 2–2, в котором действует усилие N = 383,16 кН и изгибающий момент М = 23,35 кН*м. Эксцентриситет приложения продольной силы равен:

ео = М / N = 23,35 /383,16 = 0,061 м = 6,1 см.

Расчетная высота простенка 1о = 2,8 м

Так как толщина стены 64 см > 30 см, то mgl = 1 и выделение из полной продольной силы ее длительной составляющей не требуется.

Выбираем марку кирпича 100. Жилые помещения имеют нормальную влажность, поэтому согласно табл. 4 [6] необходимо использовать марку раствора не ниже 10. Для первого этажа принимаем марку раствора 50. Тогда для принятых материалов упругая характеристика кладки по табл. 22 [6] α = 750 и расчетное сопротивление по табл. 9 [6] R=1.5MПa.

Высота сжатой зоны hc = h – 2ео = 64 – 2*4,2 = 55,61 см.
