В данном проекте разрабатывается СГП на строительство надземной части. Исходными данными для составления объектного СГП являются:

1. Рабочие чертежи проекта;

2. ТК на отдельные виды работ и КТП;

3. КП производства работ по объекту;

4. Графики потребностей во всех ресурсах;

5. Различные ограничения;

6. Технические характеристики строительных машин и механизмов;

5.2.2 Привязка монтажных кранов и определение зон их влияния

Порядок привязки монтажных кранов:

1. Поперечная привязка крана;

2. Продольная привязка крана, проектирование подкрановых путей;

3. Определение зон влияния кранов;

4. Введение ограничений.

1. Поперечная привязка крана.

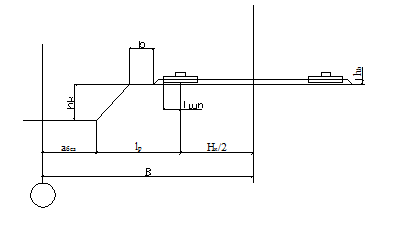

Поперечная привязка состоит в определении расстояния от оси подкрановых путей до ближайшей оси здания. Это расстояние зависит от того, с какого времени устанавливается башенный кран: для монтажа подземной части или надземной.

Рисунок 6.2.1. Продольная привязка крана

В данном проекте монтажный кран устанавливаются для монтажа надземной и подземной части, но кран устанавливается при монтаже подземной части. Поперечная привязка в этом случае производится следующим образом:

2. Продольная привязка заключается в определении крайних стоянок крана.

Для этого последовательно производят засечки на оси передвижения крана в следующем порядке: из крайних углов внешнего габарита здания со стороны, противоположной башенному крану, – раствором циркуля, соответствующим максимальному вылету стрелы крана; из середины внутреннего контура здания – раствором циркуля, соответствующим минимальному вылету стрелы; из центра тяжести наиболее тяжелых элементов – раствором циркуля, соответствующим определенном) вылету стрелы, согласно грузовой характеристике крана. Крайние засечки определяют положение крайних стоянок крана. По найденным крайним точкам определяют длину подкрановых путей:

Рисунок 6.2.2. Продольная привязка крана

Lп.п = Lкр +Нкр +2 Lторм + 2Lтуп =20.9+1,5*2+0,5*2=25

Lп.п – длина подкрановых путей;

Hкр – база крана;

Lкр – расстояние между крайними стоянками крана, определяемое по чертежу;

Lторм – величина тормозного пути крана, принимается 1,5 м;

Lтуп – расстояние от конца рельса до тупиков, равное 0,5 м.

Определяемую длину корректируют в сторону увеличения с учетом кратности длины полузвена равной 6,25 м.

В итоге: Lп.п 31,25 м

3. Определяют следующие зоны влияния крана:

- монтажная зона – пространство, где возможно падение груза при установке и закреплении элементов она равна контуру здания плюс 10 м, так как высота здания превышает 20 м;

– зона обслуживания крана – пространство, находящееся в пределах линии, описываем крюком крана. Определяется радиусом, соответствующим максимальному рабочему вылету стрелы крана;

– зона перемещения габарита груза крана – пространство находящееся в пределах в пределах возможного перемещения груза, подвешенного на крюке крана. Определяется суммой максимального рабочего вылета стрелы и принимаем равной половине длины самого длинного перемещаемого груза;

- опасная зона работы крана – пространство, где возможно падение груза при его перемещении с учетом вероятного рассеивания при его падении.

4. Введение ограничений.

Введение ограничений делают в случае одновременной работы нескольких кранов, либо в случае попадания в опасные зоны крана, других зданий и сооружений. Принудительные ограничения осуществляются установкой автоматических отключателей, производящих автоматическое отключение крана в заданных пределах. Граница запретного сектора выделяется на местности хорошо видимыми сигналами.

При расчете ограничений поворота стрелы надо учитывать ее тормозной путь. Для этого ограничители устанавливают так, чтобы отключение поворота стрелы происходило на 2–3º раньше установленной зоны.

5.2.3 Разработка схемы движения транспорта и конструкции временных дорог

Проектирование временных автодорог производится в следующей последовательности:

1. Выбор схемы движения транспорта (сквозная, тупиковая, кольцевая)

2. Расположения дорог на СГП

3. Выбор параметров дорог (число полос, ширина, размеры площадок и уширений, радиусы поворотов, расчетная видимость и т.д.)

4. Выбор конструкции дорог.

5. Выделение опасных зон дорог.

Для внутри построечных перевозок используется автомобильный транспорт. Расположение дорог должно обеспечить подъезд автотранспорта в зону действия монтажных и погрузочно-разгрузочных механизмов к стреле вертикального транспорта, площадкам укрупнительной сборки, складам, бытовым помещениям.

При устройстве внутрипостроечных дорог максимально используем существующие дороги. Внутрипостроечная дорога имеет уширение для разгрузки длиной 18 м. При трассировке дорог соблюдаем минимальные расстояния.

– м/у дорогой и складской площадкой 0,5–1 м

– м/у дорогой и подкрановыми путями 6,5–12,5 м

м/у дорогой и забором, ограждающим площадку более 1,5 м

Тупик заканчивается разворотной площадкой (минимум 12*12 м)

Параметры дороги:

Ширина проезжей части -3,5 м и 6 м.

В зоне разгрузки устраиваем площадку шириной 6 м и длиной 18 м.

Радиус закругления‑12 м. Проезды в пределах кривых уширяем до 5 м.

Расчетная видимость по направлению движения‑50 м, боковая – 35 м.

Построечную временную дорогу осуществляем из сборных ж/б плит, уложенных на песчаную постель. Толщина слоя песка принимаем 15 см. Применяем ж/б плиты марки 1П30.18.30 длиной 3 м; шириной 1,75 м; высотой 0,17 м массой 2,2 т.

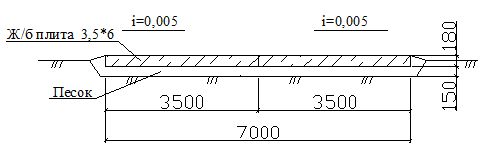

Рисунок 6.2.3. Поперечный профиль временной дороги с покрытием из плит.

Опасные зоны дорог

Устанавливаются в соответствии с нормами техники безопасности. К опасной зоне относят участки дорог, через которые проходит перемещение груза или монтаж.

5.2.4 Проектирование приобъектных складов

Проектирование производится следующим образом и в следующем порядке:

1. Определение производственных запасов материалов, места хранения и способы складирования:

2. Расчет площади складов

3. Размещение складов на стройплощадке.

Расчет площади складов производится в табличной форме на строительство надземной части.

Расчетные формулы:

Требуемая площадь для основных материалов и конструкций

- расчетный запас материала.

- норма складирования на 1 м2 площади склада с учетом проездов и проходов.
