Площадка строительства, 4‑х этажного гарнизонного общежития на 248 человек, расположена в городе Мирный, по улице Советская.

Общежитие запроектировано кирпичным 4‑х этажным с тех подпольем. Все этажи являются типовыми жилыми этажами.

Проект разработан на следующих условиях:

- рельеф местности – условно горизонтальная площадка

- грунтовые воды в основании фундаментов отсутствуют

- грунты непросадочные, однородные, мало сжимаемые

Проект не рассчитан на применение в районах с сейсмичностью выше 6 баллов, районах горных выработок и вечной мерзлоты, а также в климатических подрайонах IА, IБ, IГ, IVА.

Оконные блоки принимаются с двойным остеклением.

За отметку 0,00 принят уровень чистого пола 1‑го этажа.

Проект разработан для производства работ в зимних условиях.

Здание II класса, II степени долговечности, II степени огнестойкости.

1.2 Место расположения здания

Площадка строительства, 4‑х этажного гарнизонного общежития на 248 человек, расположена в городе Мирный по улице Советская.

1.3 Климатические условия

В Архангельской области преобладает умеренно-континентальный климат лесной зоны.

Расчетная зимняя температура наружного воздуха: – средняя наиболее холодной пятидневки –32 0С.

Снеговой район: IV

Вес снегового покрова: 1500Н/см2

Ветровой район: I

Скорость ветра: 35 кгс/м2

Зона влажности: влажная

Климатический район: IIА.

Глубина промерзания: 1,6 м

Количество осадков: 675 мм

Сейсмичность района: отсутствует

1.4 Генеральный план и рельеф участка

Архитектурно-планировочные решения по застройке участка, благоустройству, вертикальной планировке и инженерным сетям выполнены на основании архитектурно-планировочного задания.

Рельеф участка ровный. Организация рельефа решена из условия не затопляемости участка.

Отвод поверхностных вод запроектирован по лоткам проезжей части, Установкой дожде приемных колодцев с дальнейшим выпуском в дождевую канализацию.

Комплекс работ по благоустройству участка предусматривает:

- устройство проездов

- устройство тротуаров

- устройство площадок

- устройство зеленых насаждений

Конструкции дорожной одежды приняты:

проездов – асфальтобетонное;

тротуаров – из песчаного асфальта;

дорожек – из бетонной плитки;

площадок – щебеночное.

Благоустройство территории предусматривает создание наиболее удобных условий для жизни, отдыха населения и решается в общем комплексе.

Вся свободная от застройки территория озеленяется путем устройства газонов, посадки деревьев и кустарников. Работы по озеленению должны производится только после окончания строительства сооружения.

1.5 Грунтовые и гидрогеологические условия

Рельеф исследуемой территории относительно ровный с общим пологим (i=0,003) уклоном на север, осложненный иногда овальными карстовыми воронками глубиной 0,5–2,0 м (закрытый карст). Современный рельеф в общих чертах повторяет морфологию кровли верхнекаменноугольных известняков покрытых маломощным слоем верхнечетвертичных отложений. Абсолютные отметки рельефа колеблются от 110 м (в северной части) до 119 м (в южной части). Относительный перепад высот составляет в пределах всей площадки 0,5–2,5 м.

Верхнечетвертичные отложения (gQIII) представлены мореными суглинками и в верхней части разреза маломощным (до 0,5 м) слоем супесей, по которым развит почвенно-растительный слой (лесные почвы) мощностью 0,2 м (pdQIV). Мощность мореных образований колеблется от 0,4 до 1,5 м. Основными условиями благоприятными для развития карста на данной территории является близкое к поверхности залегание каменноугольных пород и маломощный покров четвертичных отложений, залегающих на карбонатных породах, легко проницаемых для обильных атмосферных осадок и поверхностных вод. Породы, слагающие район неоднократно подвергались процессам карстообразования в прошлые геологические эпохи.

По степени растворимости карбонатные породы относятся к трудно растворимым.

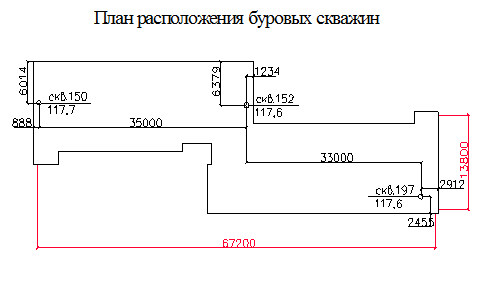

Ниже приводится характеристика инженерно-геологических элементов в залегании сверху вниз.

Продуктивный горизонт почв (pdQIV).

ИГЭ – 1: Почвенно-растительный слой с корнями растений. Вскрыт повсеместно.

Мореные образования (gQIII)

ИГЭ – 2: Супесь палево-бурая, легкая до тяжелой, плотная, твердая. Слой залегает, как правило, под почвой, маломощный.

ИГЭ – 3: Суглинок коричнево-бурый, легкий, реже тяжелый, пылеватый, плотный, полутвердый и твердый, с гравием и галькой выветрелых известняков в 10–20%.

Верхнекаменноугольные образования (C3)

ИГЭ – 4: Известняк серый, светло-серый, тонкозернистый, выветрелый, плитчатый, трещиноватый, средней прочности. Rc=1,0–1,5 МПа. Условно-расчетное сопротивление R0=0.6МПа, 0,8<Квс<0,9. Коэффициент крепости по Протодьяконову –4

Подземные воды на период изысканий на всей исследуемой территории до глубины 2.7 м не отмечаются. Подземные воды пластово-трещинного типа приурочены к толще трещиноватых известняков и залегают на отметках 107 – 108 м.

В неблагоприятные периоды года возможно образование сезонной «верховодки» на малых глубинах 0,5–0,7 м и особенно в пониженных частях рельефа.

Грунты участка не засолены.

1.6 Источники водоснабжения

Водоснабжение жилого дома предусматривается от уличной сети водопровода.

При нижней разводке магистральный трубопровод от водомерного узла следует прокладывать в подвале.

Внутренние водопроводные сети проектируем из отельных оцинкованных труб.

Горизонтальный трубопровод укладываются с уклоном 0,002–0,005 в сторону ввода. Горизонтальные участки подводящих труб располагаются над полом, на высоте 0,15–0,26 м.

Кран мойки располагают на высоте 1,0–1,1 м над полом, кран умывальника -1 м, душ – 2,1 м. Подводка к низко расположенному смывному бачку унитаза находится на высоте 0,75 м.

Канализация прокладывается к городской сети.

Приемниками сточных вод служат санитарные приборы, трапы, сливы, воронки, лотки и т.п. Для приема дождевых сточных вод на поверхности кровли устанавливают водосточные воронки.

В выпусках от всех приемников (кроме унитазов) имеются решетки для задержания твердых загрязнений, могущих вызвать засорение трубопроводов.

Сеть внутренней бытовой канализации монтируют из чугунных канализационных труб. Стояки устанавливают как можно ближе к унитазам. Диаметр стояка должен быть одинаковым по всей высоте стояка и не менее 100мм.

Выпуски укладываются с уклоном 0,000–0,01 при диаметре 150 мм, с плавным присоединением к стоякам. Наибольший уклон трубопроводов не должен превышать 0,15. Глубина заложения труб выпуска может быть на 0,3 м меньше глубины промерзания грунта. Наибольшая длина труб выпуска от стояка или от прочистки до оси смотрового колодца дворовой канализации при диаметре 150 мм – 10 м. При длине выпуска более указанной, необходимо предусматривать устройство прочисток (внутри здания) или дополнительного смотрового колодца (за его пределами).
