Всего расход материалов
Раствор цементный 150 - 76,42 м3
Электроды Э-42 - 0,014 т
Бетон М200 - 37,47 м3
Клей-мастика КН-3 - 0,09 т
Воздухозащитная лента - 656,2 м2
Пакля смоляная - 1494,8 кг
Песок строительный - 12,82 м3
Мастика герметизирующая
нетвердеющая - 5091 кг
Пенополистирол - 48,82 м3
8. Технологическая карта на монтаж этажа
Технологическая карта разработана на монтажные работы по возведению типового этажа из сборных конструкций. Данную технологическую карту рассматриваем в пределах одной секции типового этажа.
Состав работ:
· монтаж внутренних несущих стен,
· монтаж лифтовой клетки,
· монтаж наружных стеновых панелей,
· монтаж сантехкабин и венткамер,
· укладка плит перекрытия,
Технология и организация строительного процесса.
Исходные данные
Составляем калькуляцию трудовых затрат.

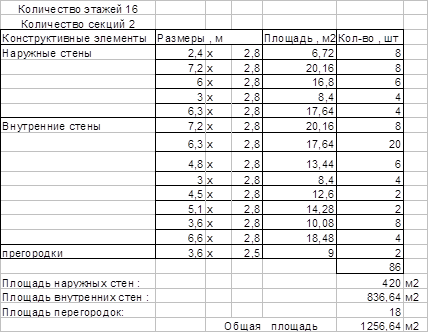

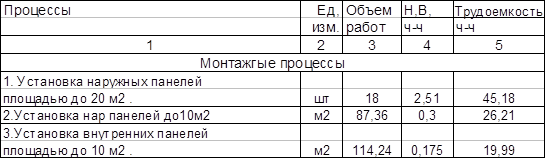

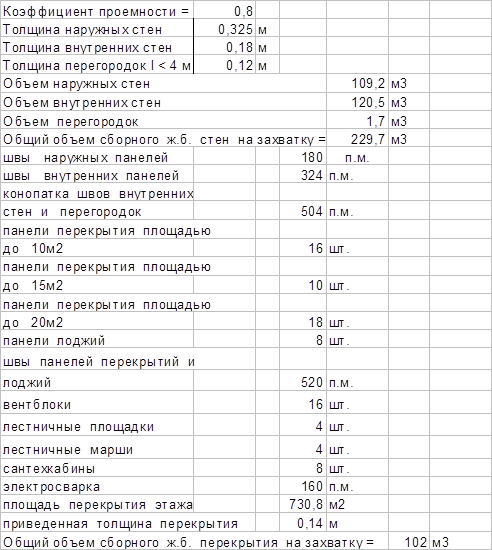

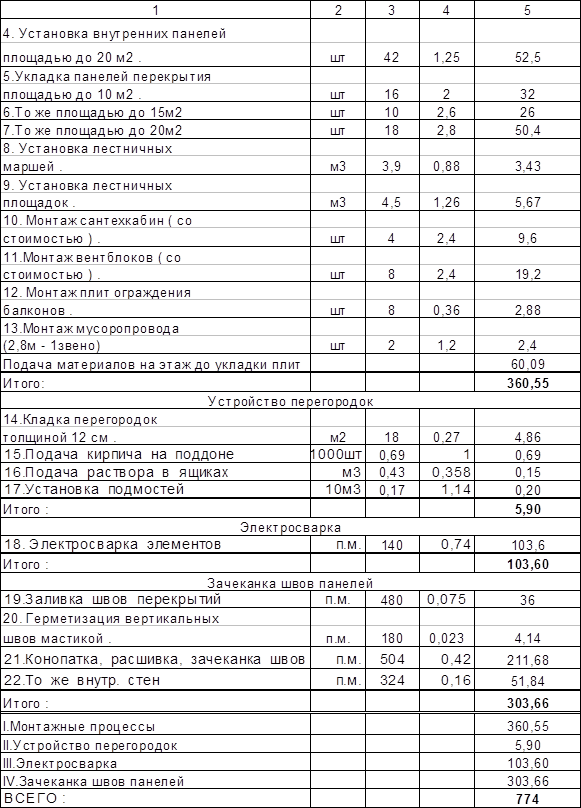

Калькуляция трудовых затрат
Составляем почасовой график производства работ.
Работы будем производить поточным методом оной специализированной бригадой. Разбиваем этаж на две захватки равных по объему работ.
Площадь захватки составит: 185,4 м2
Расчет параметров почасового графика
Принимаем комплексную бригаду 28 человек. В составе:
· 2 сварщика
· 1 крановщик
· 10 монтажников
· 3 каменщика
· 5 герметчиков
· 7 разнорабочих
Работы производятся в две смены.
Далее составляем посменный график. График представлен на следующей странице.

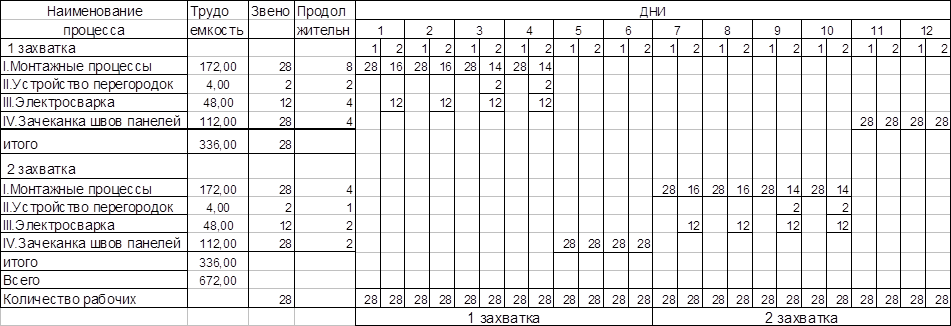

Посменный график производства работ на монтаже этажа

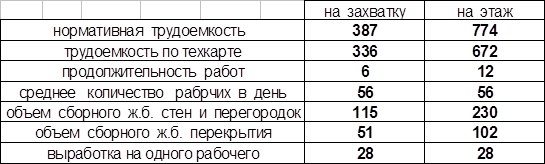

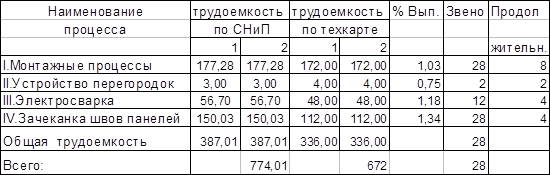

Итоговые показатели по техкарте:
9. Описание технологии выполнения работ (рекомендации по монтажу, механизмы, зимние условия). Описание других строительных процессов
Перечень оснастки
Для монтажа сборных конструкций стен типового этажа.
|
Тип приспособления |
Наименование |
Кол-во |
Масса Ед. в кг. |
Организ. разработ. рабоч. чертежи |
№.№ черт. |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
I |
Подкос для монтажа панелей дома серии П-3М |
38 |
10,65 |
Трест Мосоргстрой |
10070 |
|
II |
Подкос для монтажа панелей стен |
4 |
20,3 |
- / / - |
4104А |
|
III |
Монтажная связь для временного крепления панелей внутренних стен крупнопанельных домов |
20 |
6,6 |
- / / - |
5502 |
|
IV |
Инвентарная петля для монтажной связи |
12 |
5,1 |
- / / - |
5671 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
V |
Монтажная опора для панелей внутренних стен |
10 |
15,5 |
- / / - |
5766 |
|
VI |
Стойка для крепления перегородок |
5 |
15,4 |
- / / - |
1631УД |
|
VII |
Монтажный зажим зев 480 – 560 мм. |
6 |
8,4 |
- / / - |
5570 |
|
VIII |
Струбцина зев 210 - 350мм. для монтажа панелей |
2 |
8,5 |
- / / - |
4638АБ |
|
IX |
Винтовой захват для подкосных струбцин |
10 |
4,3 |
СПКТБ Кассетдеталь |
ОР.7082 |
|
X |
Стойка для временного крепления вентблоков |
4 |
16,0 |
- / / - |
ОР-12271 |
Примечание:
1. Монтаж сборных элементов типового этажа следует производить в соответствии с технологической последовательностью установки конструкций указанной на листе.
2. Монтажное приспособление следует снимать только после приварки всех постоянных связей в соответствии с проектом, соединяющих освобождаемый элемент с примыкающими закрепленными конструкциями.
3. Закрепление нижних захватов подкосов обозначенных 1 производится в технологические отверстия Ø60 / Ø130 панелей перекрытий. Нижние захваты подкосов, обозначенных П и Ш закрепляются за винтовые захваты, предварительно установленные в технологические отверстия панелей перекрытия.
