Qint=10445,34 (МДж).

28. (Без изменения). Теплопоступления в здание от солнечной радиации за отопительный период:

Qs=929300,87 (МДж).

29. Потребность в тепловой энергии на отопление здания за отопительный период, МДж:

Qhy=[Qh– (Qint+Qs).У].bh ,

Qhy=[3422324,26 –(10445,34 +929300,87).0.8].1.11= 2964285,29 (МДж).

30. Удельный расход тепловой энергии на отопление здания qhdes, кДж/(м2.0С.сут):

qhdes=103.Qhy/Ah.Dd ,

qhdes=2964285,29 ×103/(18644×3303)=66,28 (кДж/(м2.0С.сут)).

При требуемом qhreq=70кДж/(м2.0С.сут).

По принятым сопротивлениям теплопередаче определимся конструкциями ограждений и толщиной утеплителя стен, совмещенного покрытия и перекрытия 1-го этажа.

Характеристики материалов:

1 Цементно-известковый раствор d1 = 50 мм, l = 0,7 ВТ/моК;

2 Утеплитель - плиты минераловатные d2 = х, l = 0, 06 ВТ/моК;

3 Панель сборная ЖБ d3 = 510 мм, l = 1,92 ВТ/моК;

4 Известково-песчаный раствор d4 = 20 мм, l = 0,81 ВТ/моК.

Рис. 4.1- Схема стены

Так как для градусосуток Dd = 3303 R0треб =1,91 м2×0С/Вт, тогда :

R0 =

[1,91 – (0,115 + 0,071 + 0,729 + 0,025 + 0,043)]×0,06 = x

x = 0,088 dут =0,088 м или 9 см

толщина стены 0,05+0,09+0,51+0,02= 0,67 м.

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче совмещенного покрытия R0тр = 1,63 м2×0С/Вт определяем толщину утеплителя в многослойной конструкции покрытия (термическое сопротивление пароизоляции и рулонного ковра отнесены в запас), схема которого приведена на рисунке 4.2.

Рис. 4.2 – Схема покрытия

Условия эксплуатации А.

1. Железобетонная плита пустотного настила : плотность Y=2500 кг/м3 , коэффициент теплопроводности lА=1,92 Вт/(м0С).

2. Утеплитель – пенобетон: плотность Y=300 кг/м3, коэффициент теплопроводности lА=0,11 Вт/(м0С).

3. Цементно – песчаный раствор: плотность Y=1800 кг/м3, коэффициент теплопроводности lА=0,76 Вт/(м0С).

R0= Rв + Rж/б + Rутеп + Rраств + Rн = R0треб ,

1/8,7 + 0,163 + dутеп/0,11 + 0,04/0,76 + 1/23 = 1,63 ,

откуда dутеп = 0,37 (м).

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче R0тр=2 м2×0С/Вт перекрытия над неотапливаемым техническим подпольем без световых проёмов в стенах выше уровня земли, определимся конструкцией перекрытия (рис.4.3) и рассчитаем толщину утеплителя.

Рис. 4.3 – Схема перекрытия первого этажа.

Условия эксплуатации А.

1. Паркет дубовый ­­: плотность Y= 700 кг/м3 , коэффициент теплопроводности lА=0,18 Вт/(м0С).

2. Цементно–песчаный раствор: плотность Y=1800 кг/м3, коэффициент теплопроводности lА=0,76 Вт/(м0С).

3. Утеплитель – пенобетон : плотность Y= 300 кг/м3, коэффициент теплопроводности lА=0,11 Вт/(м0С).

4. Железобетонная плита : плотность Y=2500 кг/м3, коэффициент теплопроводности lА=1,92 Вт/(м0С).

R0= Rв + Rпаркета + Rраствор + Rутеп +Rж/б + Rн = R0треб ,

1/8,7 + 0,015/0,18 + 0,02/0,76 + dутеп/0,11 + 0,163 + 1/23 = 2,

откуда dутеп = 0,31 (м).

10. Расчет естественного освещения при боковом источнике света

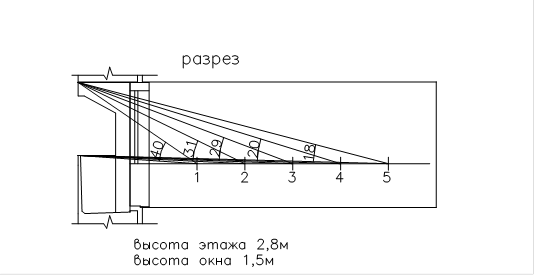

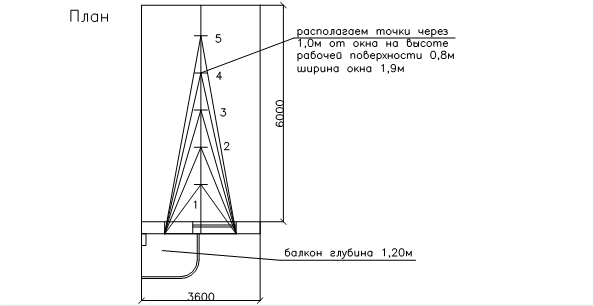

Для оценки условий освещения, создаваемых источником света, пользуются коэффициентом естественного освещения. Пользуемся графическим методом разработанным А.М.Данилюком.

Итоги расчетов сводим в таблицу.

К.Е.О.=(n1*n2/100*q+R*K)*r*r0 , где :

К.Е.О.- коэффициент естественной освещенности, находим по формуле,

n1-количество световых лучей по вертикальной плоскости, определяем по графику I Данилюка,

n2- количество световых лучей по горизонтальной плоскости, определяем по графику II Данилюка,

q - коэффициент, учитывающий неравномерную яркость облачного небосвода, определяется в зависимости от угла Q между линией рабочей плоскости и линией соединяющей исследуемую точку с оптическим центром светопроема,

R – коэффициент, учитывающий свет, отраженный от противостоящего здания, если оно имеется, R= n1*n2/100 где n1,n2 количество соответственно теневых лучей,

K - коэффициент, учитывающий относительную яркость противостоящего здания, принимаем по таблице СниП,

r- коэффициент, учитывающий повышение К.Е.О., при боковом освещении благодаря свету, отраженному от внутренних поверхностей и подстилающего слоя, прилегающему к зданию, зависит от параметров рассматриваемой комнаты,

r0- общий коэффициент светопропускания, принимаем по таблице СниП.
