2.7. Расчет дальности беспроводных каналов диапазона 2,4 ГГц
Порядок расчета

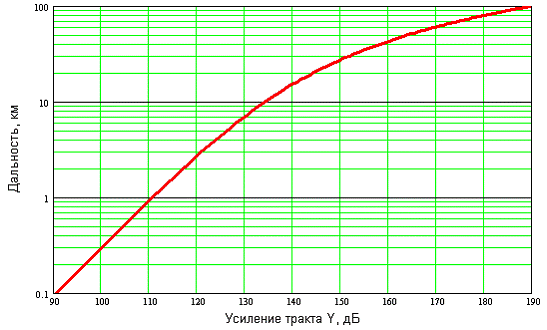

Возможны 5 различных вариантов радиолиний, представленные в первой таблице. Для выбранного варианта вычисляется значение усиления линии Y (значения переменных, входящих в формулы, представлены в таблицах) и по графику определяется дальность.
Порядок расчета: вычисляется Y и по графику определяется дальность.
|
Вариант радиолинии |
Формула для расчета Y |
|
1. Со штатными антеннами без усилителей. |
Pпрд + Gпрд + Gпрм - Pmin |
|
2. С внешними антеннами без усилителей. |
Pпрд - Jпрд + Gпрд + Gпрм - Jпрм - Pmin |
|
3. С внешними антеннами и передающими усилителями. |
Pус + Gпрд + Gпрм - Jпрм - Pmin |
|
4. С внешними антеннами и приемными усилителями. |
Pпрд - Jпрд + Gпрд + Gпрм - Pmin (при Kпрм > Jпрм) |
|
5. С внешними антеннами и приемо-передающими усилителями. |
Pус+ Gпрд + Gпрм - Pmin (при Kпрм > Jпрм) |
В нашем случае вариант радиолинии с внешними антеннами без усилителей. Исходные данные для расчета Y
1. Выходная мощность Pпрд и коэффициенты усиления штатных антенн Gпрд, Gпрм.
|
Аппаратура |
Pпрд, дБм |
Gпрд, Gпрм, дБ (штатные антенны) | ||
|
Радиомосты Cisco-AIR, серия 350 |
20 |
2 | ||
|
Aironet 4800, Cisco-AIR 340 |
15 |
2 | ||
|
ORiNOCO (WaveLAN Turbo 11) |
15 |
0 | ||
|
BreezeNET DS.11 |
18 |
2 | ||
|
BreezeNET PRO.11D, BreezeLink-121 |
15 |
нет | ||
|
BreezeACCESS unlimited |
33 |
16 | ||
У нас выходная мощность BU-DS.11D: Pпрд =24 дБм.
2. Реальная чувствительность приемника Pmin дБм при BER=1e-5 (зависит от скорости передачи)
|
Аппаратура |
Скорость передачи, Мбит/с | |||
|
1 |
2 |
5,5 |
11 | |
|
Cisco-AIR 350 |
-94 |
-91 |
-89 |
-85 |
|
Cisco AIR 340, BR500, 4800 |
-90 |
-88 |
-87 |
-84 |
|
ORiNOCO |
-94 |
-91 |
-87 |
-82 |
|
BreezeNET DS.11 |
-89 |
-86 |
-84 |
-80 |
|
Аппаратура |
Скорость передачи, Мбит/с | ||
|
1 |
2 |
3 | |
|
BreezeNET PRO.11D, BreezeLink-121 |
-86 |
-78 |
-72 |
|
BreezeACCESS |
-81 |
-75 |
-67 |
В нашем случае для BreezeNET DS.11 реальная чувствительность приемника:
Pmin = -84 дБм
3. Затухание в кабеле Jпрд, Jпрмопределяется как произведение погонного затухания на длину кабеля.
|
Тип кабеля |
дБ/м |
|
РК50-17-51 |
0.09 |
|
РК50-7-58 |
0.22 |
|
Belden 9913 |
0.24 |
Используется кабель РК50-17-51, следовательно погонное затухание составляет 0,09 дБ/м. В расчете на одну антенну берется 15 м кабеля. Получаем, что затухание в кабеле: Jпрд=0,09*15=1,35 дБ; Jпрм =0,09*15=1,35 дБ.
4. Коэффициент усиления антенны G
|
Шифр |
Тип антенны |
G, дБ |
ДН гор, гр |
ДН вер, гр |
|
OD12-2400 |
Колинеарная |
12 |
360 |
7 |
|
OD9-2400 |
Колинеарная |
9 |
360 |
17 |
|
OD6-2400 |
Колинеарная |
6 |
360 |
60 |
|
GRAD/12-2401 |
Колинеарная |
12 |
360 |
7 |
|
GRAD/11-2400 |
Колинеарная |
11 |
360 |
7 |
|
GRAD/7-2402 |
Колинеарная |
7 |
360 |
30 |
|
IMAG5-2400 |
Автомобильная на магнитном основании |
5 |
360 |
~70 |
|
GRAD/3-2403 |
Колинеарная |
3 |
360 |
60 |
|
RM3-2400 |
Диполь - автомобильная |
2,5 |
360 |
~180 |
|
TTOH/11 |
Всенаправленная с горизонтальной поляризацией |
11 |
360 |
7 |
|
OD12-2400/ODR12-Kit |
Колинеарная с отражателем |
14 |
180 |
7 |
|
GRAD/15-2487 |
Волноводно-щелевая |
13 |
90 |
18 |
|
OD9-2400/ODR9-Kit |
Колинеарная с отражателем |
11 |
180 |
14 |
|
GRAD/10-2486 |
Колинеарная с отражателем |
11 |
180 |
20 |
|
OD6-2400/ODR6-Kit |
Колинеарная с отражателем |
8 |
180 |
25 |
|
TTSH/14 |
Волноводно-щелевая с горизонтальной поляризацией |
14 |
90 |
12 |
|
TTSV/14 |
Волноводно-щелевая |
14 |
90 |
12 |
|
DC-CA/24-PGA |
Параболическая |
24 |
10 |
15 |
|
SCR14-2400 |
Уголковая |
14 |
35 |
44 |
|
SCR9-2400 |
Уголковая |
9 |
65 |
75 |
|
P7F-2400S |
Секторная плоская |
7 |
60 |
45 |
|
DS21 - 2400 |
Плоская антенная решетка |
21 |
8 |
15 |
|
DS16 - 2400 |
Плоская антенная решетка |
16 |
20 |
21 |
|
DS14 - 2400 |
Плоская антенная решетка+ встоенная грозозащита |
14 |
32 |
40 |
|
DS13 - 2400 |
Плоская антенная решетка |
13 |
38 |
40 |
|
DS10 - 2400 |
Плоская антенная решетка |
10 |
38 |
58 |
