Выход высажденного сополимера для смесей I и II составил 18,16 и 16,26 мас. % соответственно. На основании этих величин и соответствующих им значений , равных 2,524 и 2,407, находим величину коэффициента контракции k, как соотношение и S:

.

На основании полученных значений были построены зависимости S от t, приведенные на рис. 5.1 и 5.2.

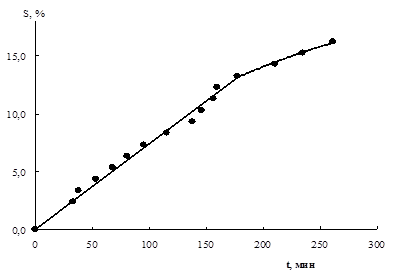

Рисунок 5.1 – Зависимость накопления полимера (S) от времени для полимеризации смеси I в 1,4-диоксане при 60оС.

Для изучения влияния растворителя и гетерогенности при том же соотношении ИФ и МА была проведена полимеризация в растворе толуола и диоксана. Реакционную смесь залили в шесть ампул, три из которых были наполнены раствором исходных компонентов в диоксане, а три – раствором в толуоле. Состав реакционной смеси приведен в таблице 5.3, а распределение её по ампулам и выход полимеров – в табл. 5.4.

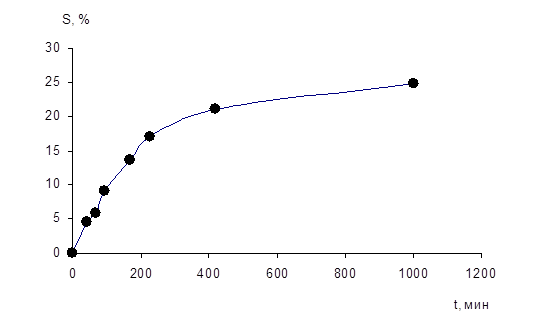

Рисунок 5.2 – Зависимость накопления полимера от времени для полимеризации смеси II при 60оС (ДО).

Таблица 5.3 – Состав реакционной смеси для полимеризации ИФ и МА до высоких конверсий при 600 С

Таблица 5.4 – Содержание реакционной смеси в ампулах и выход сополимеров при полимеризации смесей I’ и III

Рисунок 5.3 – Зависимость «S – t» для полимеризации ИФ с МА в ДО

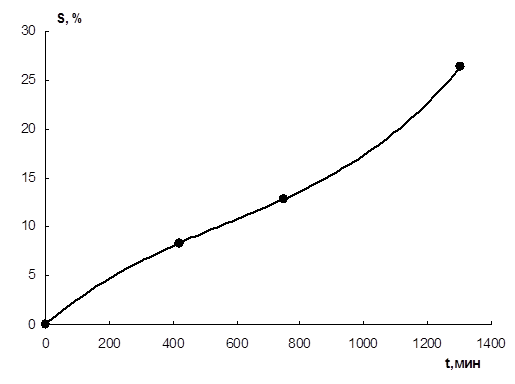

Рисунок 5.4 – Зависимость «s – t» для полимеризации ИФ с МА в толуоле (смесь III) при 60º С

Зависимость «S – t» для полимеризации ИФ с МА в ДО и толуоле приведена на рис. 5.3. и 5.4.

Чтобы выяснить влияние температуры полимеризации на скорость процесса и свойства сополимера, провели процесс при повышении температуры от 80о до 100о С. При этом смесь IV прогревали ~0,5 ч, поднимая температуру от 80 до 90оС, выдерживали при 90оС 3 ч, затем нагревали до 100о и выдерживали ещё 2 ч. В таком же режиме и с теми же катализаторами проводили реакцию исходной КИФ с МА (смесь V). Состав смеси и их содержание в ампулах, а также выход полимеров приведен в табл. 5.5 и 5.6.

Таблица 5.5 – Состав реакционной смеси для полимеризации ИФ и МА в ампулах при температуре 80 – 1000 С
