Анализ сополимеризации индена с малеиновым ангидридом
Рисунок 5.10 – Зависимость
растворов в СПЛ 5
Далее были определены вязкости растворов, полученных в ампулах 1,3,4,6 (табл. 5.11 и 5.12) и 7,8 (табл. 5.13 и 5.14).
Таблица 5.11 – Данные определения вязкости растворов в ДМСО сополимеров индена с МА, полученного при соотношении инден: МА 90: 10 из смеси II в ампулах 1 и 3 (СПЛ 6 и 7)(смесь I` табл.5.3)
|
№ ампулы |
Объём раствора, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн. |
ηуд. |
ηуд/С., дл/г |
|
1 |
6 |
0,8101 |
105,79 |
1,0603 |
0,0603 |
0,0744 |
|
8 |
0,6076 |
103,58 |
1,0382 |
0,0382 |
0,0629 | |
|
11 |
0,4419 |
101,64 |
1,0187 |
0,0187 |
0,0423 | |
|
15 |
0,3241 |
100,32 |
1,0055 |
0,0055 |
0,0170 | |
|
3 |
6 |
0,8122 |
107,31 |
1,0756 |
0,0756 |
0,0924 |
|
8 |
0,6092 |
104,72 |
1,0496 |
0,0496 |
0,0806 | |
|
11 |
0,4431 |
102,73 |
1,0297 |
0,0297 |
0,0658 | |
|
15 |
0,3249 |
100,88 |
1,0111 |
0,0111 |
0,0327 |
На основании полученных данных была построена зависимость ηприв – С, приведенная на рис. 5.11.

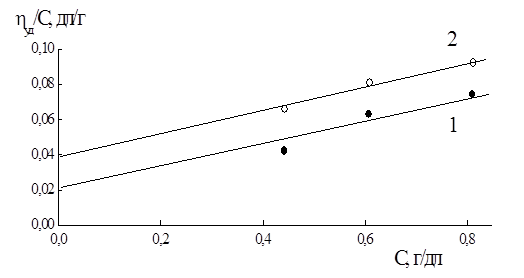

Рисунок 5.11 – Зависимость ηприв – С растворов в ДМСО сополимера, полученного из смеси II (см. табл. 5.3).
Таблица 5.12 – Данные определения вязкости растворов в ДМСО сополимеров индена с МА, полученных из смеси III в ампулах 4 и 6 (СПЛ 8 и 9)
|
№ ампулы |
Объём жидкости, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн. |
ηуд. |
ηуд/С., дл/г |
|
4 |
6 |
0,8101 |
105,15 |
1,0539 |
0,0539 |
0,0665 |
|
8 |
0,6076 |
103,43 |
1,0367 |
0,0367 |
0,0604 | |
|
11 |
0,4419 |
101,71 |
1,0194 |
0,0194 |
0,0439 | |
|
15 |
0,3241 |
100,52 |
1,0075 |
0,0075 |
0,0231 | |
|
6 |
6 |
0,8153 |
107,94 |
1,0819 |
0.0819 |
0,1005 |
|
8 |
0,6115 |
105,61 |
1,0585 |
0,0585 |
0,0957 | |
|
11 |
0,4447 |
103,14 |
1,0338 |
0,0338 |
0,0760 | |
|
15 |
0,3261 |
101,56 |
1,0179 |
0,0179 |
0,0549 |
На основании полученных данных была построена зависимость ηприв – С, приведенная на рис. 5.12.

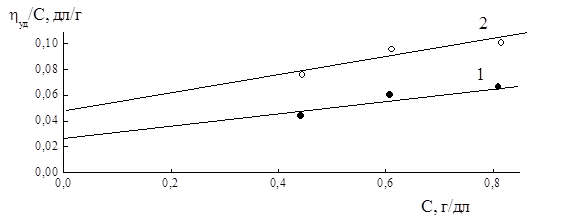

Рисунок 5.12 – Зависимость ηприв – С растворов в ДМСО сополимеров индена с МА, полученных из смеси III в ампулах 4 и 6
Таблица 5.13 – Данные определения вязкости растворов в ДМСО сополимера индена с МА, полученного из смеси IV из ампулы 7(СПЛ 10)
|
Объём жидкости, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн. |
ηуд. |
ηуд/С., дл/г |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
6 |
0,1281 |
105,57 |
1,0581 |
0,0581 |
0,0716 |
|
8 |
0.6084 |
103,68 |
1,0392 |
0,0392 |
0,0644 |
|
11 |
0.4425 |
101,98 |
1.0222 |
0,0222 |
0,0502 |
|
15 |
0,3245 |
100,60 |
1,0083 |
0,0083 |
0,0256 |
