щей полного тока КЗ: кА;
расчётный импульс квадратичного тока КЗ:
Выбираем выключатель ВК-10-1600-20У2 со следующими каталожными данными: Uном=10кВ; Iном=1600А; Iн.откл=31,5кА;β=25%;iпр.скв=80кА; Iпр.скв=31,5кА; iн.вкл=80кА; Iн.вкл=31,5кА; IТ=31,5кА; tт=4с;tсв=0,05с.
Расчётные данные выбранного выключателя:
проверка выбранного выключателя по апериодической составляющей полного тока КЗ:
кА;
проверка по термической стойкости: BK=IT2·tT=31,52·4=3969 кА2 ·с.
Выбор и проверка выключателя представлены в таблице 16.
Выберем выключатель на отходящей линии 6 кВ.
Расчётные данные сети:
расчетный ток послеаварийного режима:
расчётное время τ=tрз+tсв= 0,3 1+0,05=0,36 с;
остальные величины имеют те же значения, что и для выключателя ввода.
Выбираем выключатель ВК-10-630-20У2 со следующими каталожными данными: Uном=10 кВ; Iном =630 А; Iн.откл =20 кА; β=20%; inp.скв=52 кА; Iпр.скв=20 кА; iн вкл=52 кА; Iн вкл =20 кА; IТ=20 кА; tT=4 с; tCB=0,05 с.
Расчётные данные выбранного выключателя:
кА;
BK=IT2·tT=202·4=1600 кА2·с.
Выбор и проверка выключателя представлены в таблице 16.
Таблица 16. Выбор выключателей 6 кВ.
Условия выбора (проверки) |
Данные сети для ввода |
Выключатель ввода |
Данные сети для отходящей линии |
Выключатель отходящей линии |
Uсети≤Uном |
6кВ |
10кВ |
6кВ |
10кВ |
Iр≤Iном |
1360А |
1600А |
94,6А |
630А |
Iпо≤Iпр скв |
9,91кА |
31,5кА |
9,91кА |
20кА |
iуд≤iпр скв |
26,9кА |
80кА |
26,9кА |
52кА |
Iп0≤Iн.вкл |
9,91кА |
31,5кА |
9,91кА |
20кА |
Iуд≤iн.вкл |
26,9кА |
80кА |
26,9кА |
52кА |
Iпτ≤Iн.откл |
9,91кА |
31,5кА |
9,91кА |
20кА |
≤ |
22,5кА |
53,46кА |
22,5кА |
33,94кА |
Вк < IT2'·tT |
17,67кА2·с |
3969 кА2·с |
17,67 кА2·с |
1600 кА2·с |
Выберем трансформаторы тока. Условия их выбора:
1. по номинальному напряжению;
2. по номинальному длительному току. Условия проверки выбранных трансформаторов:
1. проверка на электродинамическую стойкость (если требуется);
2. проверка на термическую стойкость;
3. проверка по нагрузке вторичных цепей.
Расчётные данные сети:
расчётный ток 1Р= 1360 А;
ударный ток КЗ iуд=26,9 кА;
расчётный импульс квадратичного тока КЗ Вк=17,67 кА2-с.
Согласно условиям выбора из [8] выбираем трансформаторы тока типа ТПШЛ-10 со следующими каталожными данными: UHOM=10 кВ; IHOM=1500 A; Z2H=1,2 Ом; 1Т=35 кА; tT=3 с.
Расчётные данные выбранного трансформатора тока:
так как выбран шинный трансформатор тока, то проверка на электродинамическую стойкость не требуется; проверка по термической стойкости: BK=IT2·tT=352·3=3675 кА2·с.
|

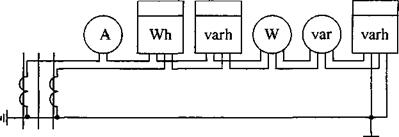

Рисунок 12. Схема соединения приборов
Трансформаторы тока (ТТ) включены в сеть по схеме неполной звезды на разность токов двух фаз. Чтобы трансформатор тока не вышел за пределы заданного класса точности, необходимо, чтобы мощность нагрузки вторичной цепи не превышала номинальной: z2н.>z2 . Перечень приборов во вторичной цепи ТТ приведён в таблице 17, схема их соединения — на рисунке 12.
Таблица 17. Приборы вторичной цепи ТТ
Наименование |
Количество |
Мощность фаз, ВА | ||
А |
В |
С | ||
Амперметр Э335 |
1 |
0,5 |
— |
— |
Ваттметр ДЗ 35 |
1 |
0,5 |
— |
0,5 |
Варметр Д335 |
1 |
0,5 |
— |
0,5. |
Счётчик активной мощности СА4У-И672М |
1 |
2,5 |
— |
2,5 |
Счетчик реактивной мощности СР4У-И673М |
2 |
2,5 |
— |
2,5 |
Итого: |
6 |
9 |
— |
8,5 |
