Построение графиков электрических нагрузок

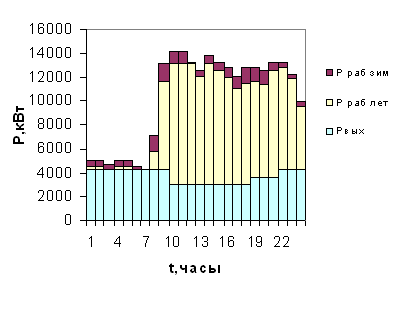

По данным таблицы 3 построен суточный график нагрузки для рабочего дня, который представлен на рисунке 3. График нагрузки выходного дня также приведён на рисунке 3.
Годовой график электрических нагрузок
 |
Число часов использования максимальной нагрузки определяется по выражению:
, (3.1)
TMAX=
4790 ч.
4. ОПРЕДЕЛЕНИЕ ЦЕНТРА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
Для построения картограммы нагрузок как наглядной картины территориального расположения мощностей цехов необходимы центры электрических нагрузок (ЦЭН) этих цехов. В данной работе предполагается, что ЦЭН каждого цеха находится в центре тяжести фигуры плана цеха, так как данных о расположении нагрузок в цехах нет. Нагрузки цехов представляются в виде кругов, площадь которых равна нагрузке этих цехов, а радиус определяется по выражению:
(4,1)
где m — выбранный масштаб, кВт/мм.
Выбираем масштаб m=1,7 кВт/мм. Расчёт радиусов сведён в таблицу 5.
Осветительная нагрузка на картограмме представлена в виде секторов кругов, площадь которых соотносится с площадью всего круга как мощность освещения ко всей мощности цеха до 1000 В. Углы секторов определяются по выражению
(4.2)
Расчёт этих углов представлен в таблице 5.
Окружности без закрашенных секторов обозначают нагрузку напряжением выше 1000 В.
Координаты центра электрических нагрузок завода в целом определяются по выражению.
(4.3)
где pm i— активная нагрузка i-того цеха;
Xi, Yi — координаты ЦЭН i-того цеха;
n — число цехов предприятия.
Для определения ЦЭН цехов, конфигурация которых на плане отлична от прямоугольной, используется следующий алгоритм:
1. цех i разбивается на j таких частей, что каждая из них является прямоугольником;
2. по генплану определяются ЦЭН этих частей Xi.j, Yi.j и их площади Fi . j;
3. находится активная мощность, приходящаяся на единицу площади этого цеха
4. определяется активная мощность, размещенная в каждой из прямоугольных частей рассматриваемого цеха Рм i.j;
5. с использованием выражения (4.3) находятся координаты ЦЭН цеха в целом. Согласно генерального плана предприятия по вышеизложенной методике определяются ЦЭН цеха №10 (литейный цех), цеха №11 (литейный цех), цеха №12 (кузнечный цех) . Рассмотрим расчёт для цеха №10: 1 . разбиваем цех на четыре прямоугольные части;
2. их координаты ЦЭН равны соответственно: X10.1=3,8; Y10.1=4,6; X10.2=3,1; Y10.2=4; X10.3=3,6; Y10.3=4; X10.4=4,1; Y10.4=4; F10.1=2484 м2; F10.2=1426 м2; F10.3=1426 м2; F10.4=1426 м2;
3. удельная активная мощность цеха №10:
4. Pм10.1=Рм10уд ·F10.1=231,4·2484=754,798 кВт; РМ10.2=231,4·1426=329,976 кВт; РM10.3=231,4· 1462=329,976 кВт; Р10,4=231,4·1462=329б976 кВт;
5.
Для цехов №10, 11 и 12 расчёт приведён в таблице 4.
Таблица 4. Расчёт ЦЭН для непрямоугольных цехов
|
№ цеха |
Xi.j, мм |
Yi.j мм |
Fi.j, М2 |
F.i,м2 |
Pмi,кВт |
|
Рмi,j,кВт |
Xi, мм |
Y,, мм |
|
10 |
3,8 |
4,6 |
2484 |
6762 |
1565 |
231,4 |
574,797 |
3,6 |
4,3 |
|
3,1 |
4 |
1426 |
329,976 | ||||||
|
3,6 |
4 |
1426 |
329,976 | ||||||
|
4,1 |
4 |
1426 |
329,976 | ||||||
|
11 |
5,7 |
4,6 |
4774 |
10174 |
1597,7 |
157 |
749,518 |
5,7 |
4,3 |
|
4,9 |
4,1 |
1674 |
262,818 | ||||||
|
5,7 |
4,1 1 |
2052 |
332,164 | ||||||
|
6,5 |
4,1 |
1674 |
262,818 | ||||||
|
12 |
7,5 |
4,1 |
1955 |
5975 |
307,2 |
51,4 |
100,487 |
7,8 |
4,2 |
|
8,1 |
4,6 |
1380 |
70,932 | ||||||
|
8,1 |
4,2 |
1587 |
81,571 | ||||||
|
8,1 |
3,8 |
1035 |
53,199 |
,Вт/м2
