Определим необходимое сопротивление искусственного заземлителя Rи. Так как данных о естественных заземлителях нет, то Rи=Rз=0,5 Ом.
Выберем форму и размеры электродов, из которых будет сооружаться групповой заземлитель. В качестве вертикальных электродов выбираем прутки диной 5 м диаметром 14 мм. Эти заземлители наиболее устойчивы к коррозии и долговечны. Кроме того, их применение приводит к экономии металла. Прутки погружаем в грунт на глубину 0,7 м с помощью электрозаглубителей. В качестве горизонтальных электродов применяем полосовую сталь сечением 4x40 мм. Во избежание нарушения контакта при возможных усадках грунта укладываем её на ребро. Соединение горизонтальных и вертикальных электродов осуществляем сваркой.
Размеры подстанции 37x28 метров. Тогда периметр контурного заземлителя равен р=2·(37-4+28-4)=114 м, а среднее значение расстояния между электродами:
(11.1)
где nв=60 — предварительное число вертикальных электродов.
Отношение а/1= 1,9/5=0,38, тогда из [12] коэффициент использования вертикальных электродов Ки верт=0,29.
Определим расчётное удельное сопротивление грунта отдельно для горизонтальных и вертикальных электродов с учётом повышающих коэффициентов Кс, учитывающих высыхание грунта летом и промерзание его зимой.
Расчётное удельное сопротивление грунта для вертикальных электродов:
ρрасч.верт=Кс.в·ρо (11.2)
где Кс.в=1,3 — коэффициент сезонности для вертикальных электродов и климатической зоны 2 согласно [12];
ρо=40 — удельное сопротивление грунта для глины, Ом-м.
Расчётное удельное сопротивление грунта для горизонтальных электродов:
ρрасч.гор=Кс.в·ρо(11.3)
где Кс.г=3 — коэффициент сезонности для горизонтальных электродов и климатической зоны 2 согласно [12];
ρрасч.верт=1,3·40=52 Ом·м; ρрасч.гор=3·40=:120 Ом·м.
Определим сопротивление растеканию тока одного вертикального электрода:
(11.4)
где 1=5 — длина вертикального электрода, м;
d=14-10-3 —диаметр электрода, м;
t=3,2 — расстояние от поверхности грунта до середины электрода, м;
Определим примерное число вертикальных электродов п„ при предварительно принятом коэффициенте использования вертикальных электродов Ки.верт=0,29:
,принимаем nв=80.
Определим сопротивление растеканию тока горизонтального электрода:
(11.6)
где l=114 — длина горизонтального электрода, м;
t=3,2 — глубина заложения , м;
d3 — эквивалентный диаметр электрода, м; d3=0,5·b=0,5·0,04=0,02 м;
Уточнённые значения коэффициентов использования: Ки.верт=0,276;
Ки.гор =0,161, тогда уточнённое число вертикальных электродов с учётом проводимости горизонтального электрода:
, (11.7)
, принимаем nву=81.
100%= 1,25 %, отличие меньше 10%, следовательно, окончательное число вертикальных электродов — 81.

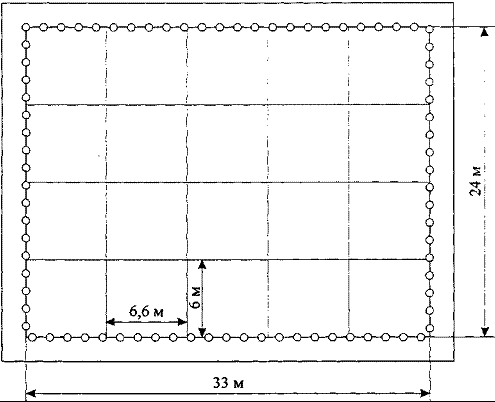

Для выравнивания потенциала на поверхности земли с целью снижения напряжения прикосновения и шагового напряжения на глубине 0,7 м укладываем выравнивающую сетку с размером ячейки 6,6x6 метров. План подстанции с контурным заземлителем представлен на рисунке
|
Рисунок 21. Заземление ПГВ |
68
Охрана труда
Раздел 1
1 Повышенное значение тока и напряжения в электрической цепи
Для персонала электрохозяйств важнейшим вопросом охраны труда является электробезопасность представляющая собой систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества (ГОСТ 12.1.009-76 ССБТ).
К числу опасных и вредных факторов ГОСТ 12.01.003-74 ССБТ относятся повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека, повышенный уровень статического электричества, электромагнитных излучений, повышенную напряжённость электрического и магнитного полей. Электрический ток и электрическая дуга могут вызвать повреждение организма-электротравму.
Возникновение электрической цепи через тело человека возможно в случаях:
а) однофазного прикосновения неизолированного от земли человека к одной фазе электроустановки, находящейся под напряжением;
б) двухфазного прикосновения человека к двум фазам электроустановки, находящейся под напряжением;
в) приближение на опасное расстояние человека к неизолированным токоведущим частям электроустановки, находящейся под напряжением, в результате искрового разряда через человека;
г) прикосновение человека неизолированного от земли к металлическим корпусам электрооборудования оказавшегося под напряжением;
д.) включение человека, находящегося в зоне растекания тока замыкания на землю, на “Напряжение шага’’.
е.) воздействие атмосферного электричества при грозовых разрядах.
ж.) прикосновения к накопителям электрической энергии отключенным от питающей сети (БСК, кабельные или воздушные линии, дугогасящие катушки.
Электрический ток в теле человека обуславливает преобразование поглощённой организмом электрической энергии в другие виды и производит термическое, электролитическое, механическое и биологическое дейсвие.
Наиболее опасным видом электротравмы является электрический удар–поражение организма, при котором наблюдаются явления паралича мышц опорно-двигатетельного аппарата, мышц грудной клетки, мышц желудочков сердца.
