Выбираем УВН второго варианта (выключатель). Сравниваемые варианты представлены на рисунке 6.

Блок «линия-трансформатор» Выключатель

Рисунок 6. Варианты УВН

5.2. Выбор трансформаторов ППЭ

Выбор трансформаторов ППЭ осуществляется согласно ГОСТ 14209-85. Поскольку на проектируемом предприятии есть потребители I и П категории, то на ГПП устанавливаем два трансформатора. Мощность трансформаторов должна обеспечить потребную мощность пред­приятия в режиме работы после отключения повреждённого трансформатора, при чём нагрузка трансформаторов не должна снижать естественного их срока службы.

Так как среднеквадратичная мощность Рср.кв=11053 кВт (согласно пункту 2.2.), то намечаем к установке трансформаторы типа ТДН-10000/110.

На эксплуатационную перегрузку трансформатор проверять не будем, так как Sср.кв<2·Sтр. Проверим их на послеаварийную перегрузку:

коэффициент максимума: Кmax=

средневзвешенный cos φ: cosφср.вз=-

коэффициент послеаварийной перегрузки: (5.2.1)

где P.j — мощность, превышающая мощность Ртр,кВт;

Δtj — время перегрузки, ч.

=1,36

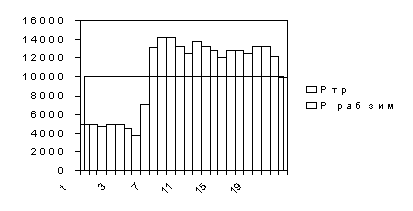

Рисунок 7. Выбор трансформаторов ППЭ

Так как К'2=1,36>0,9·Ктах=0,9·1,48=1,33, то тогда коэффициент перегрузки К2=К'2=1,36. Для системы охлаждения «Д» и времени перегрузки 15 часов и среднегодовой температуры региона +8,4°С из [8] К2доп=1,4.

К2доп=1,4 > К2=1,36, следовательно, трансформаторы ТДН-2\10000 удовлетворяют условиям выбора.

5.3. Выбор ВЛЭП

Так как в исходных данных не оговорены особые условия системы питания, то согласно [6] питание завода осуществляется по двухцепной воздушной НЭП. При этом выбираются мар­ка проводов и площадь их сечения.

В данном случае в качестве питающей линии примем провода марки АС, что допустимо по условиям окружающей среды.

Выбор сечений проводов для напряжений 35 кВ и выше согласно [2], производится по нагреву расчётным током. Затем выбранные провода проверяются по экономической плотно­сти тока и по условиям короны. Принимается большее из полученных значений. При этом про­водники любых назначений согласно [2] должны удовлетворять условиям выбора по нагреву как в нормальных, так и в послеаварийных режимах, а также в период ремонта и возможных неравномерностей распределения токов между линиями (например, когда одна из линий от­ключена).

Кроме указанных условий выбора существуют так называемые «условия проверки», та­кие, как термическая и электродинамическая стойкость к коротким замыканиям, потери о от­клонения напряжения на границе балансовой принадлежности (ГБП) сетей, механическая прочность.

В тех случаях, если сечение проводника, выбранное по первым трём условиям, оказа­лось меньше, чем по другим, то принимается большее сечение, полученное по условиям про­верки.

Для воздушных ЛЭП напряжением выше 1 кВ и при ударном токе КЗ 50 кА и более для предупреждения схлёстывания проводов делается проверка на динамическое действие токов КЗ. Если ЛЭП оборудована быстродействующим автоматическим выключателем, то делается проверка проводов на термическую стойкость к токам КЗ [2]. Расчётный ток послеаварийного режима:

А (5.3.1)

Принимаем провод сечением F=10 мм2 с допустимым током Iдоп=84 А.

Экономическое сечение провода:

(5.3.2)

где Iр — расчётный ток послеаварийного режима, А;

jЭ — экономическая плотность тока, А/мм2.

Экономическая плотность тока jЭ для неизолированных алюминиевых проводов при числе часов использования максимума нагрузки в год от 3000 до 5000 (Тmax=4790 ч) согласно [2] равна 1,1.

Принимаем провод сечением 70 мм2 с допустимым током IДОП=265А

Согласно [2] проверка проводов по образованию короны определяется в зависимости от среднегодовых значений плотности и температуры воздуха на высоте (над уровнем моря) дан­ной местности, по которой будет проложена ЛЭП, а также приведённого радиуса (диаметра) и коэффициента негладкости проводника. В данном проекте будем пользоваться для этой цели упрощённой эмпирической формулой определения критического напряжения, при котором возникает общая корона при хорошей погоде:

(5.3.3)

где d — расчётный диаметр витого провода, см;

Dср — среднегеометрическое расстояние между фазными проводами, см. Если Uкр > UH, то сечение провода выбрано верно, в противном случае необходимо принять большее сечение и сделать перерасчёт.

Для принятого ранее сечения 70 мм2 согласно [7] d=11,4 мм=1,14 см; Dcp=5 м=500 см для ЛЭП 110 кВ, тогда по выражению (5.3.3) получим:

Uкр= 127 кВ > UH=110 кВ, следовательно, окончательно принимаем провод марки АС сечени­ем Fp=70 мм2.

«23

Проверку выбранных проводов ЛЭП на термическую стойкость не производим, так как в задании нет данных об устройствах быстродействующих АПВ линий.

Необходимость проверки на электродинамическую стойкость определяется после расчё­та токов короткого замыкания.

Согласно ГОСТ 13109-87 на границе раздела (ГБП) трансформаторных подстанций 110/10-6 кВ, питающих цеховые КТП, освещение, асинхронные и синхронные электродвигате­ли напряжением до и выше 1000 В, нижняя граница отклонений напряжения Vн 110=-5% от но­минального, верхняя граница Vв 110 =+12%. Тогда расчётный диапазон отклонений напряжения на зажимах 110 кВ УВН ППЭ в любом режиме нагрузки d 110=VB 110 - VH 110=12%-(-5%)=17%. Проверим потерю напряжения в ЛЭП

(5.3.4)

где Р, Q — расчётные нагрузки на провода, "МВт, Мвар;

г, х — активное и индуктивное сопротивления проводов на 1 км длины, Ом/км;

1 — длина проводов, км;

ΔU% — расчётные потери напряжения, %.

Таким образом, выбранные провода ВЛЭП-110 сечением 70 мм2 с допустимым током 1ДОП=265 А удовлетворяют и условиям нижней границы отклонений напряжения на ГБП в ре­ жиме наибольших (послеаварийных) нагрузок.

6. ВЫБОР СИСТЕМЫ РАСПРЕДЕЛЕНИЯ

В систему распределения СЭС предприятий входят РУНН пунктов приём электроэнер­гии (ПГВ), комплектные трансформаторные (цеховые) подстанции (КТП), распределительные пункты (РП) напряжением 6-10 кВ и линии электропередачи (кабели, токопроводы), связы­вающие их с ПГВ [2].
