где Q = N/2 = 3748/2 = 1874 кН.

Условие прочности выполняется.

Определяем катет сварного шва, обеспечивающего прикрепление диафрагмы к стенке ветвей колонны (расчет по металлу шва)

где – расчетная длина шва, равная высоте диафрагмы за вычетом 1 см, учитывающего дефекты в концевых участках шва.

Принимаем катет шва kf = 8 мм, что отвечает минимальной его величине при полуавтоматической сварке элементов t = 36 мм.

Расчетная длина флангового шва должна быть не более 85βfkf. Проверяем lw = 79 < 85×0,9×0,8 = 61,2 см, что не удовлетворяет условию.

Принимаем катет шва kf = 11 мм, проверяем lw = 79 < 85×0,9×1,1 = 84,15 см, что удовлетворяет условию.

Толщину горизонтального ребра жесткости

Принимаю ts = 12 мм.

Ширину bs назначаем из условия устойчивости ребра

Принимаем bs = 36 см.

6.5 Конструирование и расчет базы колонны

6.5.1 Определение размеров опорной плиты в плане

Определяем расчетное усилие в колонне на уровне базы с учетом собственного веса колонны

где k = 1,2 – конструктивный коэффициент, учитывающий вес решетки, элементов базы и оголовка колонны. Давление под плитой принимается равномерно распределенным. В центрально-сжатой колонке размеры плиты в плане определяются из условия прочности фундамента

где y – коэффициент, зависящий от характера распределения местной нагрузки по площади смятия (при равномерно распределенной нагрузке y =1);

Rb,loc – расчетное сопротивление бетона смятию, определяемое по формуле

где a = 1 – для бетона класса ниже B25;

Rb = 7,5 МПа для класса бетона B12,5 – расчетное сопротивление бетона сжатию;

jb – коэффициент, учитывающий повышение прочности бетона сжатию в стесненных условиях под опорной плитой и определяемый по формуле

Предварительно задаемся jb = 1,2.

Принимаю две отдельные плиты (связываются между собой швеллером) под каждую ветвь колонны.

Размеры каждой плиты (ширина B и длина L) назначаются по требуемой площади A’p =Ap/2 = 4167/2 = 2083 см2, увязываются с контуром колонны и согласуются с сортаментом.

Назначаем длину одной плиты

где h = 49,2 см – высота сечения стержня колонны (двутавр 50Б1);

tt = 10 мм – толщина траверсы, принимаемая (8…16 мм);

с = 50 мм – вылет консольной части плиты, принимается предварительно и уточняется в процессе расчета толщины плиты.

Требуемая ширина одной плиты

Принимаем В = 340 мм, L = 630 мм. Площадь одной плиты A’p=2142 см2>2083 см2. Площадь двух плит Ap=4284 см2. Размеры верхнего обреза фундамента устанавливаем на 20 см больше размеров опорной плиты.

Площадь

Коэффициент

6.5.2 Определение толщины опорной плиты

Толщина опорной плиты определяется из условия ее прочности на изгиб как пластинки, опертой на торец колонны, траверс и ребер, от отпора фундамента, равного среднему напряжению под плитой

Для расчета плиты выделяются участки пластинки, опертые по четырем, трем и одной (консольные) сторонам, соответственно обозначенные цифрами 1, 2, 3 (рис.18).

В каждом участке определяются максимальные изгибающие моменты, действующие на полосе шириной 1см, от расчетной равномерно распределенной нагрузки

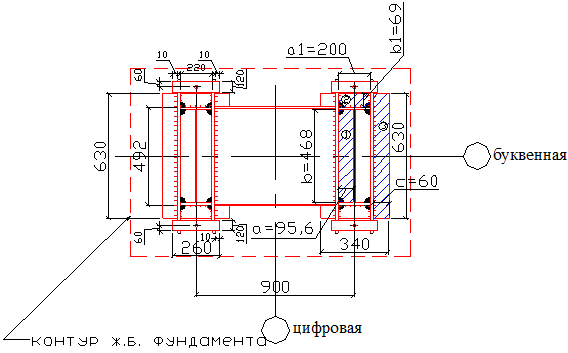

Рис.18. К расчету опорной плиты

На участке 1, опертом по четырем сторонам

где a1 =– коэффициент, учитывающий уменьшение пролетного момента за счет опирания плиты по четырем сторонам, определяется в зависимости от отношение большей стороны участки b к меньшей a по [6, табл.13].

Значения b и a определяются по рис.18:

b = H – 2tf = 49,2 – 2×1,2=46,8 см; а = bb/2 – tw/2 = 20/2 – 0,88/2 = 9,56 см; b/а = 46,8/9,56 = 4,895.

При b/a > 2 при опирании плиты на четыре канта изгибающий момент определяется как для однопролетной балочной плиты пролетом а

На участке 2, опертом по трем сторонам

где b – коэффициент, принимаемый в зависимости от отношения закрепленной стороны пластинки b1 к свободной а1 по [6, табл.14].

Отношение сторон b1/a1 = 69/200 = 0,345; при отношении сторон b1/a1 < 0,5 плита рассчитывается как консоль длиной b1 (рис.36)

На консольном участке 3

По наибольшему из найденных для участков плиты изгибающих моментов (участок 2) определяем требуемый момент сопротивления плиты шириной 1 см

откуда

Принимаем лист толщиной 25 мм.

6.5.3 Высота траверсы

Высота траверсы определяется из условия размещения вертикальных швов крепления траверсы к стержню колонны. Катетом шва задаемся в пределах 8…16 мм, но не более 1,2tmin.

Рис. 19. К расчету траверсы и ребра усиления плиты

Принимаем kf = 9 мм. Требуемая длина одного шва, выполненного полуавтоматической сваркой,

Принимаем высоту траверсы с учетом добавления 1 см на дефекты в начале и конце шва ht = 34 см. Проверяется прочность траверсы как однопролетной двухконсольной балки, опирающейся на ветви (полки) колонны и воспринимающей отпорное давление от фундамента (рис.19).

Равномерно распределенная нагрузка на траверсу

где d = B/2 = 34/2 = 17 см – ширина грузовой площади траверсы.

Определяем усилия:

– на опоре
