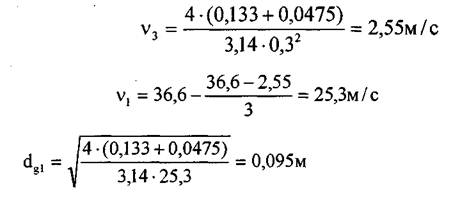

где v3 - скорость движения пульпы в третьей части диффузора

где dj - диаметр третьей части диффузора.

Выбирается методом подбора диаметра трубопровода.

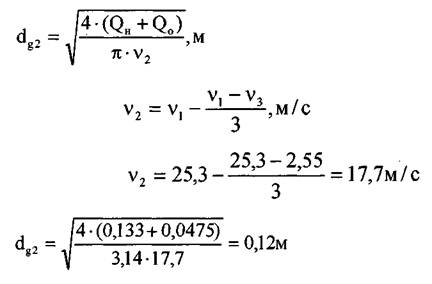

Определим диаметр второй части диффузора

Определим длину первой части диффузора

Определим длину второй части диффузора

Определим длину третьей части диффузора

Определим общую длину диффузора

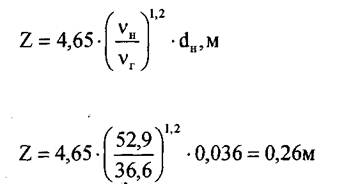

Определим расстояние от насадки до горловины

Определим скорость всасывающего трубопровода

Определим КПД гидроэлеваторной установки

Исходя из расчетов принимаем гидроэлеватор УГЭ-П-350

Показатель

Величина

Диаметр



насадки, мм

85;90

горловины, мм

170

пульповода, мм

300;350

Напор воды у насадки, м

60-65

Расход напорной воды, л/сек

270 - 300

Высота подъема, м

12-14

Длина пульповода, м

23

Масса, т

6,8

4.3.2 Расчет параметров гидромонитора

Определим скорость вылета струи из насадки

где ф - коэффициент скорости, ф=0,94;

g - ускорение свободного падения, §=9,81м/с2 Н - действительный рабочий напор у насадки гидромонитора, Н=100 м.води.ст.

Определим часовой расход воды за вычетом 20%удельного расхода воды на размыв и дезинтеграцию песков

Определим расход воды гидромонитором

где Q4np - часовая производительность, м5/час

Определим диаметр насадки

Набор насадок: 50;70;90;100;150 мм.

Принимаем стандартный диаметр насадки гидромонитора ё„=50мм.

Производительность гидромонитора составит

где Н - рекомендуемый напор, Н=50м

Принимаем гидромонитор ГМН-250С

Техническая характеристика гидромонитора ГМН-250С

Показатель

Величина

Диаметр водного отверстия, мм

250

Рабочее давление у насадки, Мпа

10

Максимальный расход воды, м5/час

10

Управление

Ручное

Диаметр сменных насадок, мм

50;70;90;100

Угол поворота ствола в горизонтальной плоскости, гр

360

Допускаемый напор, KTC/CMJ

50

4.3.3 Расчет параметров насосной станции и водовода

Принимаем скорость движения воды по всей системе водоснабжения равной 1,75 м/с.

Определим диаметр отдельных участков водовода

где Q/ - расход воды на отдельных участках водовода, м3/с

принимаем D/ = 0,35 м

принимаем D^ = 0,25 м принимаем dj = 0,2 м

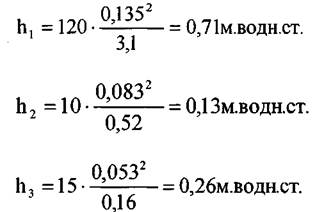

Определим потери напора

где п - количество участков водовода h, - потери напора на i-ом участке

м.водн.ст.

где К - модуль расхода,

1, - длина 1-го участка водовода,м.

h = hj + h2 + h3 = 0,71 + ОД 3+0,26 = 1,1м.воднст.

Определим напор насоса

где Ц*, - давление на выходном патрубке, Нм = 3 м; Н« - вакуум на входном патрубке, Н = 1,5 м; Ьэ - приращение динамического напора

где VH,Ve - соответственно скорость в напорном и всасывающем патрубке, м\с.

Определим полезную площадь напора

Определим мощность, потребляемую насосом

Определим коэффициент быстроходности

Где п - частота вращения рабочего колеса, п = 1000

Определим необходимую мощность двигателя насоса
