Исходя из расчетов выбираем насос Д500-36

Техническая характеристика центробежного насоса Д5 00-3 6

Показатель

Величина

Подача, м5/час

500

Манометрический напор, м

38

Частота вращения рабочего колеса, об/мин

1000

Необходимая мощность двигателя, кВт

ПО

Диаметр рабочего колеса, мм

525

Масса (без двигателя), кг

725

4.4 Производительность предприятия и режим работ

Горногеологические и горнотехнические условия залегания месторождения, наличие запасов и учитывая что отработку месторождения будем вести бульдозерным способом, принимаем отработку месторождения одним пром. прибором ПГШ-П-50 в течении трех лет.

Учитывая производительность промывочной установки ПГШ-П-50, устанавливаем следующую производительность участка:

где: р - паспортная производительность, ПГШ-П-50; р = 50 м5 /час п - продолжительносгь промывочного сезона, для условий Забайкалья 160 суток

Т - количество часов работы пром.прибора в сутки.; Т = 20 часов, Q = 50-160-20 = 160000 м5/сезон

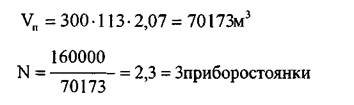

Определим количество приборостоянок исходя из производительности при. прибора

где Vn - объем песков промываемый на одной приборостоянке

где Ь„ - длина полигона, Ь„ = 300 м; Вр - ширина россыпи, Ер = 113 м;

П - мощность песков, учитывая предохранительную рубашку и задирку плотика, П = 2,07 м

Режим работы предприятия

Учитывая климатические условия, низкую среднегодовую температуру, в связи с которой в октябре происходит замерзание воды в пруду-отстойнике, что затрудняет промывку породы и делает ее экономически невыгодной принимаем:

• продолжительность промывочного сезона - 160 суток;

• рабочую неделю непрерывная;

• число рабочих смен в сутки - 2;

• число рабочих часов в сутки 24;

• число часов промывки - 20.

4.5 Расчет параметров ГПР при бульдозерном способе ведения добычных работ 4.5.1 Расчет объема отстойника

Составим уравнение баланса воды для схемы без сброса сточных вод

Цподз ' Цот 'QaniM Цувл Чисп'Чфил?

где <\подзд - приток в систему водоснабжения подземных вод;

qom - воды оттаивания мерзлых пород; Qamn - приток воды в систему водоснабжения от атмосферных осадков;

Цуел - расход воды на увлажнение отвалов;

<\исп - расход воды на испарение;

<\ФШ - фильтрационные потери.

Приток подземных вод

где К^, - коэффициент фильтрации, Кф= ЗОм/сут Н„ - мощность водоносного горизонта, Н„= 2м, 1К - длина обводненного контура

Количество воды получаемой от оттаивания льда qom= У„-КЛ

где V4 - объем породы в целике, м

Кл - коэффициент льдистости, К^= 0,2 t - продолжительность суток ; t =24 часа

V4" - объем песков, mj V4m - объем торфов, mj

Q4 - часовая производительность промприбора Q4= 50 м^/час tpa6 - время промывки в сутки tpa6= 20 часов

где kb - коэффициент вскрыши К#= 1.5 ы3/м3

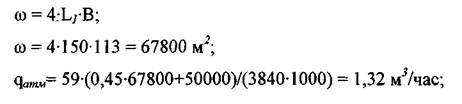

Приток воды за счет атмосферных осадков

где h0 - слой осадков за теплый период

\1/ - относительная интенсивность осадков, \|/=0,6;

Ј - коэффициент стока, Ј=0,45;

Н;% - максимальный суточный сток с 1% - обеспеченности, Н?% = 150 мм;

'kp% - переводной коэффициент, \»/= 1,45;

со - площадь участка работ, с которой дождевые воды попадают на участок работ;

Расход воды на увлажнение отвалов

i

где Уэф,Угая - объем складирования эфелей и гали в илоотстойник за час;

Р;,р2 ~ процент отвалов выше и ниже уреза воды соответственно, Рг= 0,2, р> 0,01.

Q4- часовая производительность пром. прибора, Q4= 50м5

Потери воды на испарения

где Евп - испарение с водной поверхности, Ет= 50 мм; Sen - площадь водной поверхности, S= 50000 м ; Кгя - поправка на глубину водоема, K^= 1; Кзащ - коэффициент защищенности водоема, Кзащ=О,8. Т - безледоставный период, час Т = 160-24 = 3840 часов,

Расход воды на фильтрацию (через наращенную часть дамбы) принимаем q<pm= 30 м/час

В связи с тем, что объем поступления воды в отстойники 29,12м5/час меньше, чем расход из них,38,13 м5/час необходима подпитка свежей водой в размере 9,01 м5/час.

Определим вместимость илоотстойника:

где А - сезонная производительность участка, м ;

X - коэффициент, учитывающий условия складирования, Х=1;

Кр - коэффициент разрыхления, Кр= 1,25;

d,do,05 - количество фракций диаметром -1 и 0,05-0,01 мм, %;

К„ - коэффициент набухания, К„=1.2;

R- расход воды, R=16 mj;

Определяем объем выработанного пространства:

Т.к. часть отвала в объеме Wdon= 216000-72715,5 =143284,5 м5 мы должны складировать выше уровня воды с применением бульдозера, то нам придется увеличивать емкость илоотстойника за счет повышения высоты плотины.

При расчете технико-экономических показателей из ГПР будем учитывать:
