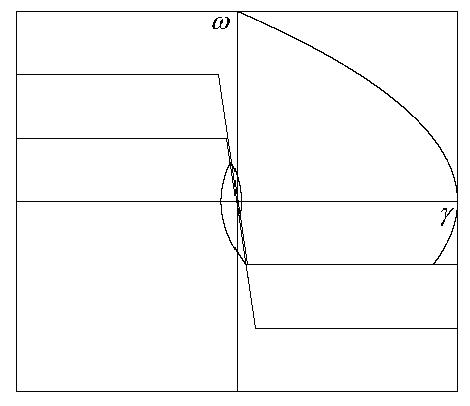

Рис. 4.5 - Фазовый портрет с большими начальными угловыми скоростями

Также вводится гистерезис, - предназначенный для гашения шумов при «скольжении» фазовой диаграммы по линии переключения с наклоном -1/K [3].

Рассмотрим КА как упругое тело [1.3.6.7,9,10,11.12]. Уравнения осцилляторов для упругой модели имеет вид [5]:

(4.31)

где - коэффициент демпфирования для каждой отдельно взятой гармоники.

- квадрат собственной частоты не демпфированных колебаний для каждой гармоники. - управляющий момент с учетом возможного отказа. i = 1,2,3,4. Коэффициенты мы берем из таблицы, приведенной в Приложении А.

При нулевой правой части, мы получаем свободные колебания, зависящие от начальных отклонений, угловых скоростей и др. При ненулевой правой части мы получаем вынужденные колебания, которые накладываются на свободные колебания. Они являются затухающими со временем, в силу коэффициента демпфирования. Прототипом для данной упругой модели послужил маятник на пружинке. Рассматриваемая система является линейной.

Находим, также как для абсолютно твердого тела, угловые скорости, угловые ускорения, с учетом возможных отказов [25, 26].

Введем в имитационную модель космического аппарата наряду с двигателями большой тяги – двигатели малой тяги. Будем рассматривать двигатели дросселированной тяги, т.е. реактивные двигатели могут работать как с большой тягой, так и с малой. Введем дополнительную зону нечувствительности для двигателей большой тяги. Для более эффективного гашения шумов введем паузу по времени при выходе из зон нечувствительности. Для наглядности введем паузу Tp = 3 сек. Тогда, фазовый портрет для упругой модели, с учетом работы двигателей малой тяги и действующих на космический аппарат аэродинамического и гравитационного моментов, имеет вид (рис 4.6). Так как задана достаточно большая пауза, то процесс может, получился неустойчивым. Таким образом, очень важным фактором является правильный выбор паузы [25].

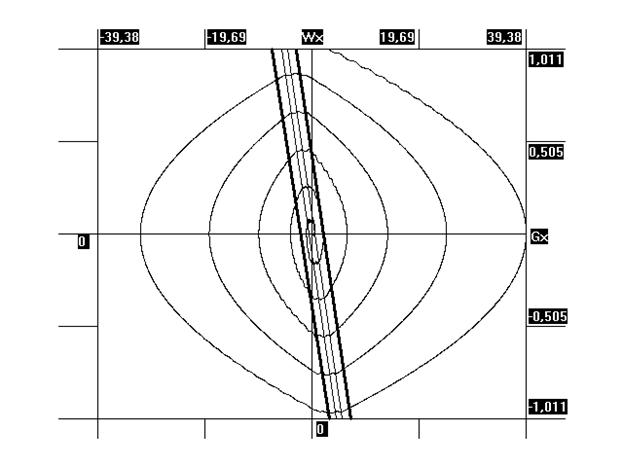

Рис. 4.6 - Фазовый портрет для большой паузы

Разработанный алгоритм позволяет моделировать сложные физические процессы с учетом внешних факторов действующих во время полета космического аппарата [1, 3, 25].

4.5 Решение задачи идентификации отказов

Алгоритм обработки данных в бесплатформенной инерциальной навигационной системе строится с использованием субоптимального дискретного фильтра Калмана [7, 16, 22, 25, 27].

Для малых угловых отклонений осей ССК от БСК и при условии Ix» Iy» Iz уравнения (1.1) и (1.2) запишем в виде [25]:

Тогда для построения системы оценки вектора состояния (jj, wj, mвj) примем следующую модель объекта наблюдения [16, 22, 27]:

(4.32)

где mj=МДСj /Jj - эффективность управляющего момента;

МДСj - управляющий момент ДС;

mвj=Мвj /Jj - эффективность возмущающего момента;

uj - сигнал управления ДС;

j=x, y, z.

Запишем систему уравнений (4.32) в стандартной векторно-матричной форме, дополнив ее уравнением измерений [7]:

где xj = (x1j, x2j, x3j)T=(jj, wj, mвj)T - вектор состояния;

zj - вектор измерений;

xj - шум измерений;

,

j=x, y, z.

Используя критерий Калмана, несложно показать, что такая система является полностью наблюдаема [7, 16, 22, 25, 26, 27]:

rank[HT ATHT (AT)2HT]=n=3, где n - порядок системы.

Реализация в бортовом вычислителе дискретного фильтра Калмана сводится к оценке вектора состояния по следующим соотношениям [25, 27]:

(4.33)

где: - оценка вектора состояния;

- переходная матрица для вектора состояния;

- матрица измерений;

- ковариационная матрица ошибок фильтрации;

- ковариационная матрица ошибок прогноза;

- матричный коэффициент усиления;

- ковариационная матрица шумов измерения;

j=x, y, z.

Работа алгоритма основана на анализе величины оцениваемого в фильтре Калмана возмущающего момента [25]. Если математическое ожидание оценки возмущающего момента, вычисленного на некоторой временной базе, где управление равно нулю, превосходит допустимый порог, то принимается решение об отказе ДС и переходе на резерв (рис. 4.7) [25].

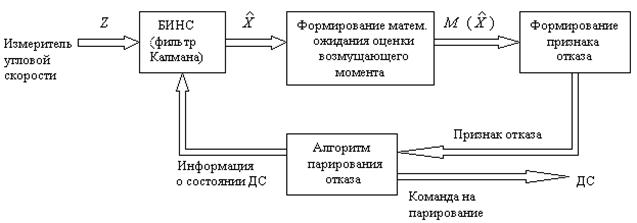

Рис. 4.7 - Обобщенная структурная схема алгоритма

4.6 Метод статистически гипотез

Статистическая гипотеза - есть некоторое предположение относительно свойств [27, 28] генеральной совокупности, из которой извлекается выборка. Критерий статистической гипотезы – это правила позволяющие принять или отвергнуть данную гипотезу на основании выборки. При построении такого правила используются определенные функции результатов наблюдений , называемые статическими для проверки гипотез. Все возможные значения подобных статистик делятся на две части: если нет – гипотеза принимается, как не противоречащая результатам наблюдения, если да – гипотеза отвергается [27, 28, 29]. При этом всегда возможно совершить ошибку; различные типы возможных ошибок заданы в таблице 4.1:

Таблица 4.1
