Чтобы оперировать только наглядными геометрическими элементами, в лучевой оптике введены два условных понятия о луче и о светящейся точке.

Под лучом понимают направление, по которому распространяется свет. Экспериментально установлено, что в вакууме и в однородной (газовой, жидкой или твёрдой) прозрачной среде (например, в воздухе при постоянном давлении, в воде или стекле) свет распространяется прямолинейно, и луч представляет собой прямую линию, началом которой является источник света.

Под светящейся точкой понимают источник света, незначительными размерами которого можно пренебречь. Физически любой источник света обладает определёнными размерами, однако, если сравнить эти размеры с теми расстояниями, на которые распространяется действие света, то условно (без существенной погрешности) источник света принимают за точку.

От светящейся точки света расходится во все стороны в виде пучка бесконечное число лучей, заполняющих всё окружающее пространство. Такой пучок называется неограниченным. Однако, если на пути такого пучка поместить диафрагму – непрозрачный экран с отверстием, то за диафрагмой свет будет распространяться уже как ограниченный пучок.

Уменьшая отверстие диафрагмы, можно выделять всё более и более тонкие пучки. Казалось бы, это должно привести к столь тонкому пучку, что его можно считать "отдельным лучом". Однако опыт не подтверждает это предположение. При уменьшении диаметра отверстия лучи теряют прямолинейность и начинают огибать его края, и тем больше, чем меньше становится отверстие.

Явление огибания световыми (звуковыми и т. д.) волнами встречающихся на пути препятствий называется дифракцией света и обусловлено его волновой природой. По этой причине нельзя выделить отдельный луч и в действительности существуют только пучки лучей.

1.2 Показатель преломления света (показатель рефракции)

Если на пути светового пучка, распространяющегося в прозрачной однородной среде (например, в воздухе), встречается другая прозрачная однородная среда (например, стекло), то на границе раздела сред пучок света разделяется на два луча, из которых один луч входит в новую среду, изменяя своё направление (преломляется), а другой, отражаясь от поверхности раздела и изменяя своё направление, продолжает распространяться в первой среде. Луч при распространении в однородных средах, изменяя свою однонаправленность, сохраняет прямолинейность распространения и до, и после границы раздела (рис.1).

Таким образом, преломление и отражение не противоречат прямолинейности распространения света в однородных средах.

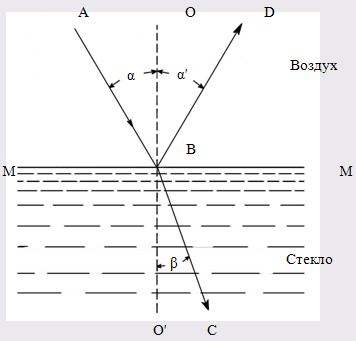

Рис. 1. Поведение луча на поверхности раздела

Линия ММ на рис. 1 изображает поверхность (границу) раздела между воздухом и стеклом. Падающий луч монохроматического света (света, условно одной длины волны) составляет с нормалью О\О’ к поверхности раздела сред угол АВО = α. Этот угол называется углом падения луча. В другой среде луч составляет с нормалью угол преломления О’ВС = β.

Если изменять угол падения луча α, то будет изменяться и угол преломления луча β, но при этом всегда будет сохраняться неизменным отношение синуса угла падения луча к синусу угла преломления:

(1)

Если заменять стекло на другие однородные прозрачные среды (например, воду, другой сорт стекла), то в любом случае n будет оставаться величиной постоянной, но значения её будут другими. Причём, чем больше значение n, тем больше оптическая плотность второй среды.

Если луч входит в какую-либо однородную прозрачную среду не из другой прозрачной среды, а из вакуума, то такой показатель преломления называется абсолютным показателем преломления среды (N).

Поскольку значение n зависит от длины волны света (λ) и от температуры, то её измерение проводят при монохроматическом свете и постоянной температуре.

Законы преломления света формулируются следующим образом:

- падающий и преломлённый лучи находятся в одной плоскости с нормалью к поверхности раздела, но расположены на противоположных сторонах от неё;

- отношение синуса угла падения луча к синусу угла преломления для двух соприкасающихся однородных сред постоянно и не зависит от угла падения;

- падающий и преломленный лучи взаимно обратимы, т.е., если луч, входя из одной среды в другую, идет по направлению АВС, то, выходя из второй среды в первую, он пойдет по направлению СВА.

Очевидно, при переходе из более плотной среды (стекло, рис. 1) в менее плотную (воздух) луч удалится от нормали, а показатель преломления примет обратное соотношение:

(2)

Показатель преломления как постоянная величина является характеристикой вещества (подобно температуре плавления).

Свет как электромагнитное излучение при прохождении через однородную прозрачную среду, и взаимодействуя с её частицами (молекулами, атомами, ионами), изменяет свою скорость. Наибольшая скорость распространения света достигается в вакууме ( С0 = 3·1010 м/с). В воздухе скорость света (Св) уменьшается, и значение абсолютного показателя преломления воздуха (Nв) составляет:

(3)

Относительный показатель преломления определённой среды nс – это отношение скорости света в воздухе к скорости света в исследуемой среде (Сс):

(4)

Таким образом, абсолютный и относительный показатели преломления воздуха связаны между собой соотношением:

(5)

Для жидких и твердых тел n определяют, как правило, относительно воздуха, а для газов – относительно вакуума.

1.3 Дисперсия света

В то время как для любого монохроматического луча углы падения равны углам отражения, показатель преломления в одной и той же среде разный для каждой длины волны λ. Поэтому, если на поверхность раздела сред будет падать не монохроматический, а "белый" свет, то после преломления отдельные его составляющие будут отклоняться по-разному и иметь разные углы преломления при одном и том же угле падения. Наибольшее отклонение происходит у самых коротковолновых (фиолетовых) лучей, а наименьшее – у самых длинноволновых (красных) лучей, т. е. "белый" свет, переходя в более плотную прозрачную однородную среду, рассеивается или диспергирует.

Причиной дисперсии света является неодинаковая скорость распространения электромагнитного излучения различных длин волн в прозрачной однородной среде. Мерой дисперсии света служит разность между значениями показателя преломления, измеренным при различных длинах волн (например, ΔnFC; табл.1).

Показатель преломления в зависимости от условий его определения дополняется латинской буковой n с подстрочным и надстрочным индексами (напрмер, ,). Верхний индекс показывает температуру (в 0С), а нижний индекс – линии или длину волны (в нм), при которых производилось измерение. Обычно n определяют при указанных в табл. 1 длинах волн.
